外設模型

我們已經知道了CPU如何通過總線進行存儲器的讀寫，也知道地址總線的寬度決定了CPU的尋址空間，數據總線的寬度則決定了CPU的位數(單次能夠讀寫的數據量)，而控制總線在一定程度上影響了訪存的速度(WR與RD為0的時間越短，訪存速度越快，當然也要存儲器速度跟得上才行)。有了CPU和存儲器，以及連接它們的總線，這就足以構成一個完整的、可正常運行的計算機系統。我們可以把一些算法放在其中來運行，但是單片機(嵌入式處理器)并不僅僅只是用來作計算的，它更大的作用在于控制(所以單片機的英文縮寫是MCU，即Micro Controller Unit，微控制單元)。IO是最直接、最常用的控制接口，我們可以將它置1或清0來輸出高電平或低電平，從而實現對外部電路或機構的控制。

對前面振南的困惑從更基礎的層面進行解釋：C語言是如何實現對物理世界產生影響的?

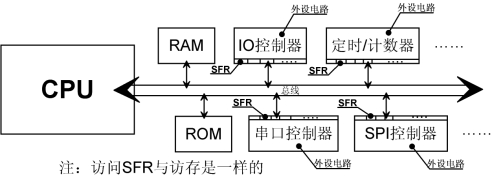

在圖1.6中，以CPU為核心，周邊除了存儲器(RAM與ROM)之外，還有很多控制器，比如IO控制器、串口控制器等等，這些就是所謂的“CPU外設”。外設其實就是一些電路，它用于實現某一特定的功能。這些電路肯定要受CPU的控制，因此在電路設計上留出了專門的接口(寄存器)。這個接口的讀寫是符合CPU總線時序的，所以它可以直接掛接在CPU總線上，與存儲器、其它外設并存(但是分屬于不同的地址區間，CPU向這些地址讀寫數據將對應于外設電路的不同功能)。更形象的說明請看圖1.17。

圖1.17 CPU外設的結構模型

很明顯，CPU的整個尋址空間(它的大小由地址總線寬度決定)并不都是由存儲器獨占的。存儲器只是占用其中的某一段而已，其它的地址空間一部分分配給各個外設，而更多的可能只是空閑保留。有人可能會問：“既然這樣，那我們完全可以把自己作的電路接到CPU的總線上，為CPU擴展外設?！睕]錯，只要CPU芯片把總線通過外部的引腳開放出來，我們就可以掛接自己的電路，讓CPU直接去訪問控制，比如掛接一個8080接口的液晶屏等。(51的xdata、STM32的FMC都是CPU內核將總線對外開放的實例，在后面大家會看到一些單片機外部總線巧妙的應用實例)。
