隨著工業物聯網的興起，有一項技術引起業內追捧——PoE（Power over Ethernet）技術，這是一種將電力傳輸?shù)骄W(wǎng)絡設備的技術，能在確?，F(xiàn)有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。

一個完整的PoE系統包括供電端設備(PSE, Power Sourcing Equipment)和受電端設備(PD, Power Device)兩部分。PSE設備是為以太網客戶端設備供電的設備，同時也是整個PoE以太網供電過程的管理者，而PD設備是接受供電的PoE負載，出色的PSE和PD控制器能給開發人員提供完整的端到端PoE系統。

一套出色的PSE至關重要

PSE為整個PoE系統供電并管理供電過程，其作用類似于傳統電源適配器，它向PoE系統提供穩定可靠的電力，設備才能正常工作。

而PSE設計面臨的挑戰非常多：浪涌和電纜放電、LED指示支持、復雜802.3af/at標準、需要多端口設計、多樣的寄存器配置、熱效率以及功率輸出能力等等。一處小的PSE設計缺陷就會導致整個PoE系統無法正常工作，甚至損壞設備。

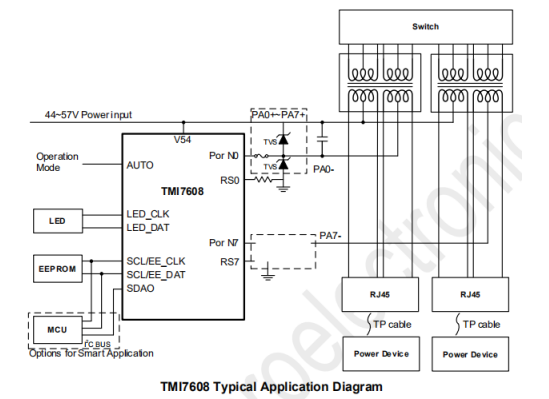

符合IEEE802.3 af/at標準的8端口PSE控制器——TMI7608

以“客戶需求”為導向，為幫助客戶應對PSE設計的諸多挑戰，拓爾微自主研發設計了符合IEEE802.3 af/at標準的8端口PSE控制器——TMI7608。

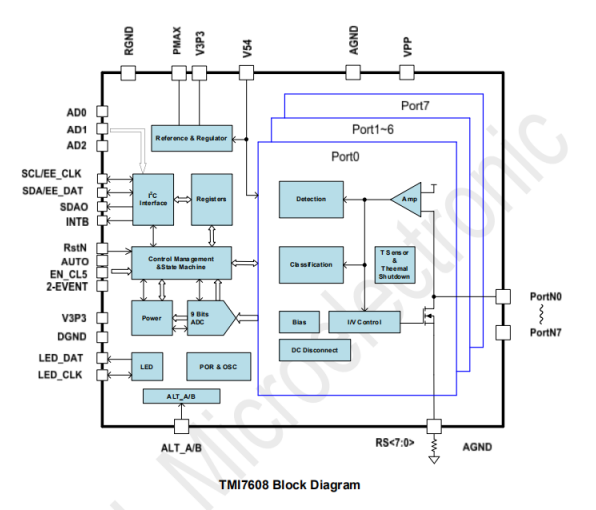

區別于市面上的其他PSE IC，TMI7608集成多個功能模塊如內置MOS、LED指示控制、3.3V輸出電路、EEPROM控制、端口功率管理等，極大簡化了外圍設計，幫助客戶減少下游資源投入，降低成本。同時具備極強抗浪涌能力和功率輸出能力，更好的加強了設備的穩定性。

?端口MOS內置：簡化設計，無需外配MOS，降低成本；

?支持EEPROM初始化參數配置：全自動運行時，通過外置EEPROM實現對參數自動配置，無需額外的單片機進行配置；

?支持LED控制：簡化端口上電指示和過流指示電路，不影響端口偵測，無需額外單片機資源進行LED控制；

?支持全自動模式運行：通過簡單的管腳配置或者寄存器配置，即可實現全自動運行，大大簡化了非管理型應用場景下的外圍電路設計；

?總功率可以通過管腳電阻進行配置：所有端口的總功率可以通過一個管腳上的電阻進行設置，簡化外圍電路設計；

?支持3.3V對外輸出：可以給小功率的器件提供3.3V電源，無需額外設計48V轉3.3V電源電路。

?電壓域100V：有更高的管腳耐壓能力，增強抗浪涌能力；

?支持單口非標50W輸出：僅通過管腳配置即可實現大功率單口輸出功能，簡化外圍電路；

產品特點：

◆單路直流電源電壓輸入(44V ~ 57V)

◆工作環境溫度范圍廣:-40℃~+85℃

◆0.24Ω電流感應電阻器

◆9位端口電流電壓監控精度

◆支持全自動模式運行

◆內置開機復位

◆短路保護

◆過熱保護

◆QFN7x7-48封裝

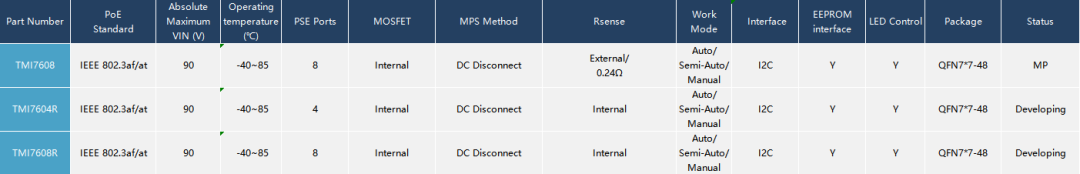

PSE是PoE系統中重要的組成部分，拓爾微針對PoE系統的PSE芯片有多款高性?xún)r(jià)比、高可靠性產品可選，助力客戶快速開發出極具市場競爭力的產品。

未來拓爾微將繼續探尋PoE領域，創新發展持續研發，為業界提供一流的PSE和PD芯片產品，打造完整的端到端PoE系統解決方案。
