?與傳統產品相比，噪聲控制能力大幅提升

?支持超過10 Gbps的高速差分傳輸

?工作溫度范圍為-55℃~+125℃

?在1 ?時的阻抗為1000 ?

2023年3月14日

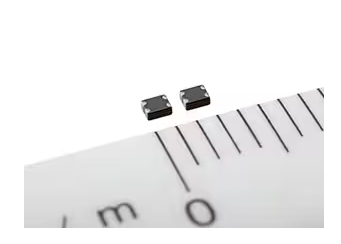

TDK株式會社(TSE:6762)宣布推出適用于超高速汽車接口的全新 KCZ1210DH800HRTD25 共模濾波器(1.25 x 1.0 x 0.5 ㎜ – 長 x 寬 x 高)。本款產品從2023年3月開始量產。

本款產品是于2022年2月推出的 KCZ1210DH 系列的新晉成員。與傳統濾波器相比，本款產品的噪聲控制功能得到了顯著提升， 在1 ?時的阻抗為 1000 ?，插入損耗超過 25 dB。隨著高級駕駛輔助系統(ADAS)的應用不斷擴大，信號處理速度也隨之顯著加快。通過這一點，將實現更安全、更可靠的自動駕駛。TDK的這款新型濾波器有助于防止在高速信號處理過程中發生與前置傳感攝像頭、㎜Wave雷達、LiDAR(激光雷達)等有關的錯誤。

利用TDK 的專有內部電極圖案排列以及最佳低介材料的集成燒結式配置技術，本款產品實現了優秀的性能和長期穩定性。通過在端電極上添加一個導電樹脂基層，本款產品降低了(因熱沖擊而)產生裂紋的風險。不僅如此，本產品還增強了對機械應力的耐久性，如基底應變。

汽車用 KCZ1210DH800HRTD25 共模濾波器設計緊湊，尺寸僅為1.25 ㎜ x 1.0 ㎜ x 0.5 ㎜。支持的工作溫度范圍為-55℃~+125℃。

TDK提供多種多樣的積層汽車用產品組合，包括可在高達150 ℃的溫度下使用的貼片磁珠和用于降低高速差分傳輸過程中的輻射噪聲的共模濾波器。今后，我們將繼續致力于噪聲控制產品的開發和服務，助力速度越來越快的自動駕駛系統提高通信質量。

主要應用

本款濾波器支持超高速接口，包括HDMI1.4/2.0 (3.4 Gbps/6 Gbps)、LVDS/MIPI D-PHY (4.5 Gbps)、USB3.0/3.1 Gen1 (5 Gbps)、USB3.1 Gen2 (10 Gbps)。

主要特點和效益

?與傳統產品相比，噪聲控制能力大幅提升

?支持超過10 Gbps的高速差分傳輸

?工作溫度范圍為-55℃~+125℃

?在1 ?時的阻抗為1000 ?

關鍵數據
