工業環境對更小、更強大和更經濟的設備的需求日益增加。這給設備制造商帶來了許多不同的挑戰。設計緊湊的聯接系統需要確保穩定的機械聯接。電流、信號和數據必須以盡可能小的損耗可靠地傳輸?shù)接≈齐娐钒迳?。同時，搬運也應安全便捷。在未來的工廠中，機器和系統將通過統一的數據基礎設施持續聯接。魏德米勒正在通過廣泛擴展OMNIMATE® Data系列應對這些挑戰，為工業環境中的數字化提供支持。

用于數據傳輸的插入式接插件已經成為當今前瞻性設備設計中必不可少的組成部分。在選擇此類接插件時，必須確保它們已經考慮到未來的需求。尤其是在工業環境中，由于數據速率不斷提高，對每個單獨組件的要求都在不斷增加。魏德米勒OMNIMATE®數據接插件是工業應用的理想解決方案。穩健的RJ45和USB插孔、單對以太網和D-SUB插入式接插件可確保安全高效的設備聯接。該系列產品均完全屏蔽，可提供高水平的電磁兼容性。該系列涵蓋了所有常見的聯接角度，且在頂部和底部設有鎖鉤。創新性的STEADYTEC®聯接系統有助于建立適用于工業用途的標準設計?？蛻暨€可受益于高頻范圍內的可靠數據傳輸，以及適用于廣泛潛在應用的優化協調組件。在以下章節中，我們將介紹不同OMNIMATE®-Data組件的獨特功能。

OMNIMATE®產品組合概覽

單對以太網組件

未來，工廠中的所有機器和系統都將通過統一的數據基礎設施相互聯接。這些網絡物理系統將能在工業物聯網（IIoT）中獨立實時運行，幫助進行即時通信，并控制各個生產過程。因此，需要一個能夠?qū)崿F(xiàn)傳感器到云端的強大數據聯接的連續網絡。這對常見的以太網系統來說是一個挑戰。單對以太網（SPE）將以太網技術擴展到現場的傳感器和設備中。SPE解決方案設計緊湊、靈活，并有助于達到高量程。它們可擴展現有的設備并為端到端通信提供支持。與常規以太網不同，SPE也可應用于現場層級，因為它能在使用長達1000米的數據線的情況下達到以太網傳輸速度。除5G技術之外，SPE還促成了服務器與云端之間的持續IP通信，并能夠通過數據線供電（PoDL），在復雜的IIoT解決方案中提供高達60瓦的功率。

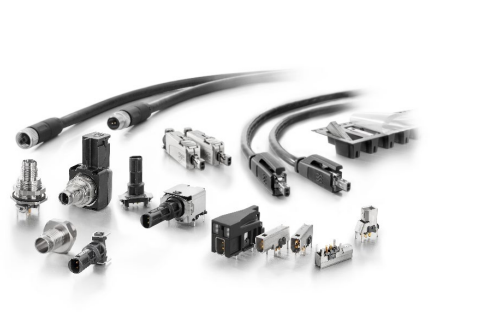

OMNIMATE®Data單對以太網（SPE）產品

PCB RJ45插座

工業以太網環境中的數據傳輸需要各種各樣的印制電路板插座。新的技術趨勢——例如從現場總線到工業以太網的變遷——催生出了越來越多的RJ45-PCB插座設計，以適應不同外殼設計的要求。魏德米勒可提供各種不同的OMNIMATE®-Data RJ45組件。它們可確保速度高達1 Gbit/s的可靠數據傳輸，并適配所有常見的電路板裝配工藝，如THT、THR或SMT焊接工藝。屏蔽技術的采用也使其能夠應用于符合嚴苛電磁噪聲環境要求的產品。

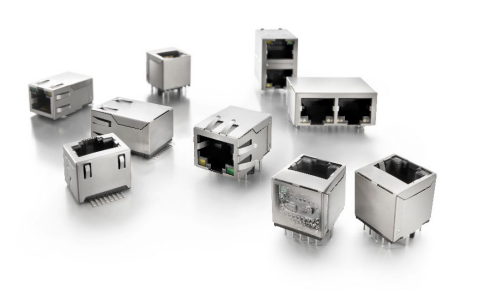

RJ45 PCB插口

USB PCB插口

OMNIMATE®-Data USB印制電路板插口不但能保證高速數據傳輸，而且十分耐用。它們適用于SMT、THT或THR焊接工藝，是工業環境前瞻性設備設計的固定組成部分。帶有強化金涂層的觸點可支持插拔多達1500次。得益于180°（垂直）或90°（水平）的不同鏈接孔方向，它們能夠涵蓋設備中的任何聯接要求。USB 3.0主機和USB 2.0設備之間的兼容性可為使用帶來極大的靈活性。

USBPCB插座

D-SUB-PCB印制電路板接插件

作為安全高效的設備接口，OMNIMATE®-Data-D-SUB接插件能確保數據和信號的可靠傳輸。它們可以集成到廣泛的安裝環境中，并有多種不同的設計。成熟的鎖定系統和特有的旋轉和接觸保護使該系列接插件具有極高的穩健性。直型和斜型插座可以整合到任何安裝環境中，以確保組裝的簡易性。因此，OMNIMATE®Data D-SUB接插件適用于各種不同的應用，例如測試設備、維護接口或電子設備。

D-SUB-PCB印制電路板接插件

以太網PCB端子

對傳統RJ45或M12聯接方式而言，以太網PCB端子是一種經濟的替代品，適用于工業物聯網系統的低成本聯網。它們支持高達100 Mbit/s的數據傳輸，符合以太網標準，并可與PROFINET、以太網/IP或EtherCAT標準兼容。由于集成了直插式聯接系統，可提供較高的接觸和振動安全性，以及布線的高效快捷性。

Ethernet-APL PCB端子

人們對用于訪問現場數據的以太網兼容接口的需求日益增加，特別是在加工工業中。這就需要包含支持Ethernet-APL.的組件的高效IIoT設備。

魏德米勒可提供各種符合Ethernet-APL.要求的組件。其中包括OMNIMATE® PCB組件以及內置和現場可聯接的插頭。通過雙線技術，它們可提供與現場設備的可靠聯接，以及實時獲得工廠數據的功能。魏德米勒能提供采用成熟聯接技術的各種組件。組件上的顏色編碼標記有助于進行直觀無誤的布線。

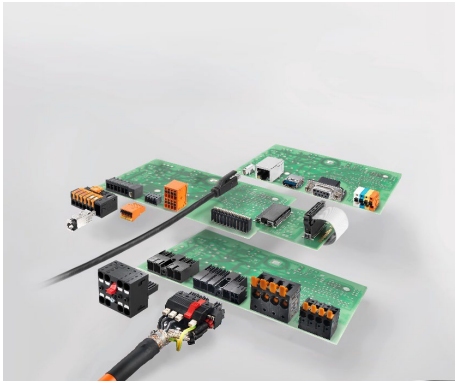

成功的設備開發使一切變得簡單

快速可靠的數據傳輸在工業基礎設施競爭力方面的重要作用不斷凸顯。因此，對開發新設備而言，設計完善且具有高度前瞻性的組件顯示出了前所未有的重要性。魏德米勒已經認識到這一需求，并通過OMNIMATE® Data提供了一系列高品質的組件，可為設備設計帶來顯著的附加價值。與產品、潛在應用、技術細節和產品數據有關的所有重要信息可為整個設計導入過程提供支持。電子目錄、免費樣品服務和創新的AppGuide也可幫助設備制造商找到合適的解決方案。這可為工業設備的開發帶來決定性助益。
