8255A芯片 Intel 8086/8088 系列的可編程外設接口電路(Programmable Peripheral Interface)簡稱 PPI，型號為8255(改進型為8255A及8255A-5)，具有24條輸入/輸出引腳、可編程的通用并行輸入/輸出接口電路。它是一片使用單一+5V電源的40腳雙列直插式大規模集成電路。

8255A是一種可編程的并行I/O接口。與簡單I/O接口不同，可編程的I/O接口通常有多種工作模式，單片機可以通過程序設置其具體的工作模式或狀態。

8255A的內部結構和引腳

8255A的功能結構和引腳如圖5-18所示。

圖5-18 8255A的功能結構圖和引腳圖

a)功能結構圖b)引腳圖

1.8255A的功能結構

(1)并行I/O口

8255A有3個8位并行的I/O口，即A口、B口和C口，這些I/O口又被分為A組和B組，分別由A組控制器和B組控制器控制，其中：A組由A口的8位和C口的高4位構成;B組由B口的8位和C口的低4位構成。

(2)數據總線緩沖器

8255A的數據總線緩沖器是雙向、三態的緩沖器。通過該緩沖器，8255A既可以接收來自于單片機的控制命令字，也可以將自身的信息傳送給單片機。更重要的是，利用該緩沖器，單片機可以與8255A的A口、B口和C口之間進行數據交換，從而擴展單片機自身的并行I/O口。

(3)讀寫控制邏輯

單片機可以通過讀寫控制邏輯對8255A進行操作，如：對8255A進行復位操作或向8255A的A口發送數據等。

2.8255A的引腳功能

本小節將結合單片機與8255A的連接圖(見圖5-19)，以及表5-10所示的8255A端口選擇和操作功能，講解8255A的引腳功能。

圖5-19 8255A與單片機的引腳連接

(1)并行I/O端口

PA、PB和PC分別是8255A的A口、B口和C口所對應的8位并行輸入/輸出引腳。通常PA、PB和PC與單片機的外設相連，負責與單片機的外設交換數據。

(2)數據總線D7~D0

D7~D0是8255A的8位雙向數據總線引腳，與單片機的數據總線相連。單片機通過該引腳向8255A發送控制命令。另外，單片機可以通過D7~D0與8255A的A、B或C口交換數據。

(3)讀寫信號RD和WR

低電平有效的RD和WR引腳分別是8255A的讀信號和寫信號引腳，并分別與MCS-51單片機的RD和WR引腳相連。當RD為低電平時，單片機從8255A讀取數據，8255A D7~D0引腳上的數據傳輸方向?yàn)橛?255A至單片機。反之，當WR為低電平時，數據傳輸方向?yàn)橛蓡纹瑱C(jī)到8255A。

與訪問簡單I/O接口相同，MCS-51單片機通過MOVX指令訪問可編程的8255A。執行“MOVX A,@DPTR”或“MOVX A,@Ri”指令時，MCS-51單片機讀取8255A并行端口上的數據，此時單片機的RD引腳為低電平。執行“MOVX@DPTR,A”或“MOVX@Ri,A”指令時，MCS-51單片機寫數據到8255A，此時單片機的WR引腳為低電平。

(4)地址線A0和A1

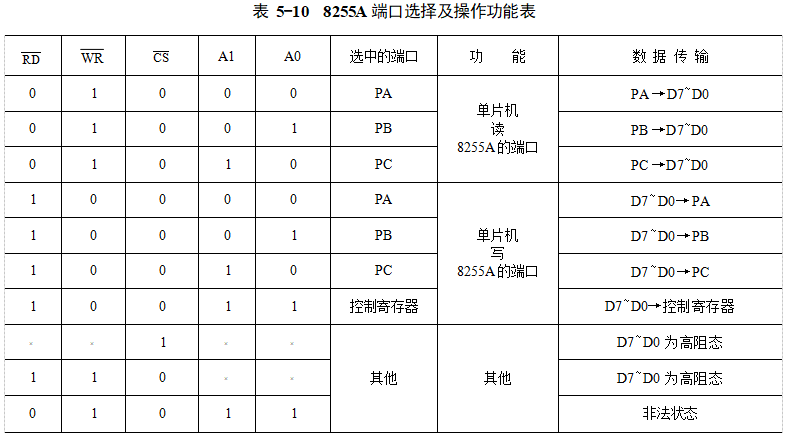

8255A有4個I/O端口，包括：A口、B口、C口和接收單片機控制命令的控制字寄存器。當單片機訪問8255A時，8255A引腳A0和A1的狀態決定了單片機訪問的具體是哪一個端口，見表5-10。

(5)片選信號CS

片選信號CS低電平有效，該引腳為低電平時8255A才能夠工作。通常，該引腳與單片機的地址線相連，用于單片機對8255A的選擇控制。在圖5-19所示電路中，當單片機的P2.7引腳輸出低電平時，8255A被單片機選中并工作。

(6)復位引腳RESET

復位引腳RESET高電平有效。8255A復位時，其控制寄存器將被清0，其所有的并行I/O端口PA、PB和PC均被設置為輸入。

如圖5-19所示，當單片機讀取外設數據時，外設數據首先進入8255A的某個指定數據端口(由地址選定的A口、B口或C口)，然后通過8255A的數據總線(D7~D0)進入單片機;而單片機向外設發送數據時，單片機的數據首先通過數據總線(D7~D0)到達8255A某個指定數據端口，然后通過這個端口送給外設。由此可知，8255A僅是單片機與外設之間數據傳輸?shù)耐ǖ?，并不?huì)對數據本身產生任何影響。
