引言

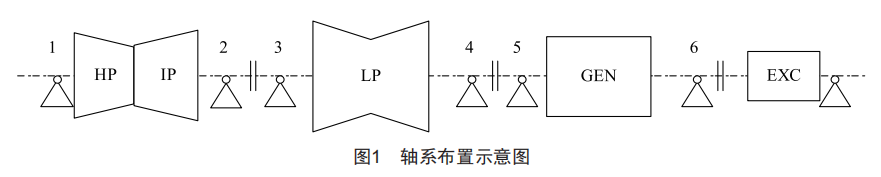

某電廠2號機組為東方汽輪機廠生產的330MW汽輪機,電機為東方電機廠生產的330MW氫冷發電機。軸系布置如圖1所示,1、2號軸承為高中壓轉子支撐軸承,3、4號軸承為低壓轉子支撐軸承,5、6號軸承為發電機轉子支撐軸承。該機組于2018年出現發電機轉子線圈接地故障,現場消除設備缺陷(未返廠),檢修后發電機5瓦軸承振動超過50um,超出標準值。

1振動特征

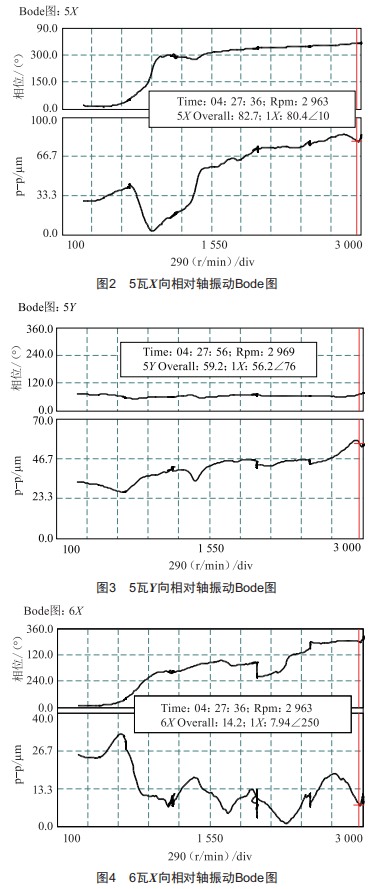

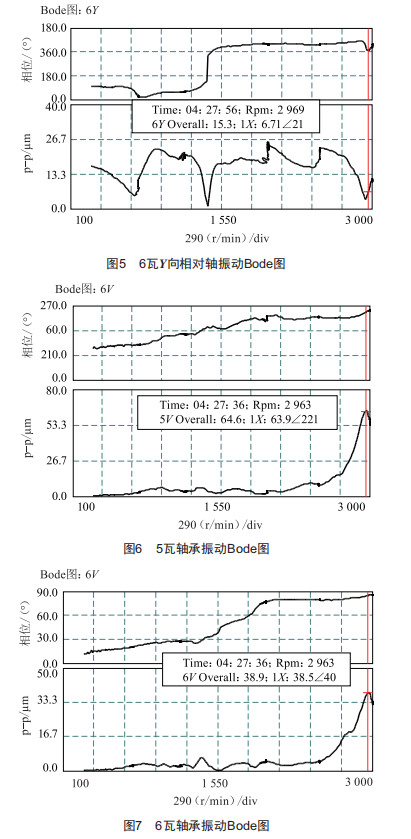

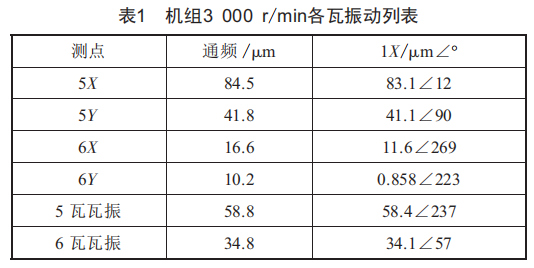

表1為定速3000r/min振動列表,圖2~圖7為啟動過程中5、6瓦相對軸振動和軸承振動Bode圖。由圖表可以看出,發電機振動狀況有以下特點:

(1)機組沖轉過程,發電機軸瓦軸振動良好;

(2)振動主要為基頻分量;

(3)5、6瓦軸承振動在2700r/min轉速下快速增大,2963r/min轉速下達到最大值,工作轉速下,5瓦軸承振動超標;

(4)軸承振動增大時,對應軸瓦的軸振動基本穩定,甚至有減小趨勢。

2振動分析

由測試數據可知,發電機5、6瓦軸振動、軸承振動都以基頻振動分量為主,振動變化也主要表現為基頻振動分量。該振動為普通強迫振動,引起該類型振動的主要原因有轉子平衡狀況變化或支承剛度變化。

5、6瓦軸承振動在2700r/min轉速下快速增大,2963r/min轉速下達到最大值;軸承振動增大時,對應軸瓦的軸振動基本穩定,甚至有減小趨勢。判斷5、6瓦軸承振動原因?yàn)榘l(fā)電機端蓋軸承在工作轉速附近出現結構共振。

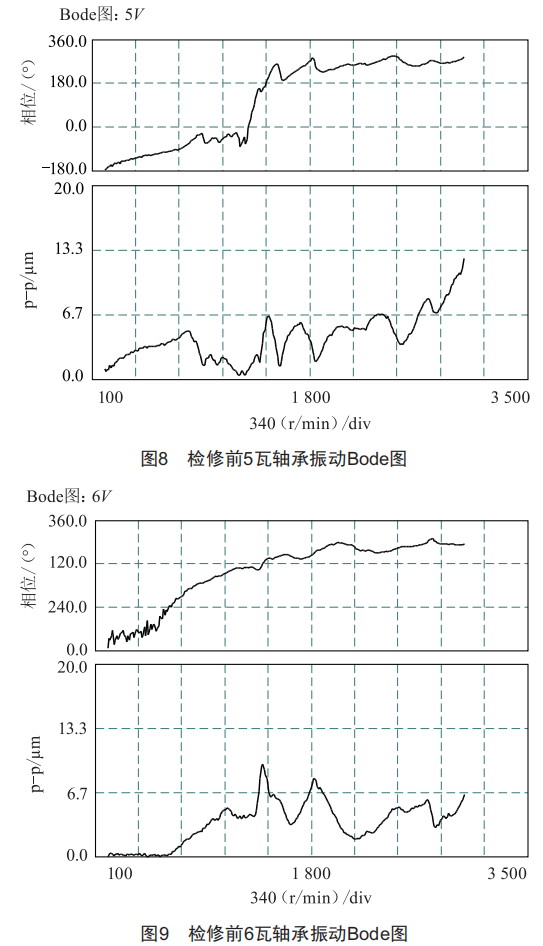

圖8與圖9為檢修前5、6瓦軸承振動Bode圖,可以看出,檢修前,3000r/min左右未出現峰值,說明檢修后,發電機軸承支承剛度降低,產生結構共振現象,引起發電機軸承振動超標現象。

現場測量5、6瓦軸承振動特性,發現從機頭看5瓦左側臺板處差別振動超過40um,說明此處發電機臺板與水泥基礎連接狀況不良,是導致檢修后支承剛度降低的原因之一。

電廠利用檢修機會,檢查發現發電機端蓋安裝出現翹曲,未能與發電機定子貼合緊密,導致端蓋連接剛度降低,是造成支承剛度降低的另一個原因。

查閱檢修前數據,5瓦相對軸振動最大為70um,檢修后振動相比檢修前增大15um,說明檢修后轉子平衡狀況發生變化。

本次檢修處理發電機接地故障的過程中,拆卸了發電機兩端護環,并對磨損嚴重的線圈進行了切除,線圈和護環恢復后,發電機平衡狀況會發生改變:低發聯軸器復找中心,也會引起軸系平衡狀況變化。

3振動處理

發電機臺板與水泥基礎連接狀況不良和發電機端蓋安裝翹曲均會造成支承剛度降低,引起結構共振現象?，F(xiàn)場緊固發電機地腳螺栓,振動無明顯改善:重新安裝調整發電機端蓋,時間長,影響發電企業生產效益,且效果存在不可預見性。而在發電機定子及氫冷器上安裝附加質量,通過附加質量吸收振動能量,能夠降低發電機軸承振動。實際中,采用在發電機定子及氫冷器上放置沙袋的方式,總重量約為3t,5瓦軸承振動降低至50um以內(表2)。

針對軸系平衡狀況變化進行動平衡試驗,在低發聯軸器增加配重,配重質量約為1539g,振動得到改善,發電機軸承振動降低至優秀值以內(表2),機組能夠安全穩定運行。

4結論

(1)發電機臺板與水泥基礎連接狀況不良,端蓋安裝未能與定子貼合緊密,均會造成支承剛度降低,使定子共振轉速降低,導致工作轉速落在共振轉速區間內,引起瓦振超標。

(2)拆卸發電機兩端護環,對磨損嚴重的線圈進行了較多切除,低發聯軸器復找中心,均會導致不平衡質量變化,引起軸振增大。

(3)在發電機定子及氫冷器上安裝附加質量,吸收振動能量,能夠有效降低發電機振動:利用現場動平衡技術,減小不平衡質量,可以達到改善發電機振動的目的。
