但在信號完整性上，USB4對系統設計提出了更大挑戰。能否以比較便宜的板材，實現USB4傳輸速度，成為USB4普及初期所面臨的考驗。虛擬現實（VR）對顯示技術的要求有多高？在硅谷數模半導體有限公司全球總部啟動儀式暨IC高速連接及顯示技術研討會上，小派科技首席執行官翁志彬表示，要做到清晰不眩暈，虛擬現實產品至少要支持4K畫質，所以對分辨率與刷新率的要求都極高，“現在的VR設備，PPI要支持1000以上，刷新率要到144Hz以上，以后的要求還會更高?！?

高分辨率與高刷新率都對系統的數據帶寬提出了更高要求。為滿足不同顯示設備的需求，行業里存在多種總線標準，如DisplayPort、HDMI、MIPI等，這些總線大都采用高速串行總線（SERDES）技術，近年來以SERDES為代表的高速I/O技術發展很快。是德科技資深技術顧問李凱表示，高速I/O總線的發展趨勢有三點，即更高速率、更多通道、更復雜，從速度來看，大約每四五年翻一倍。2019年前后，USB4、PCIe5.0等高速I/O技術標準密集更新，這意味著，高速I/O接口速度將從單通道10Gbps以內，跳到單通道10Gbps以上。

以USB4為例，作為USB標準組織USB-IF在2019年8月底推出的新一代USB技術規范，USB4最高支持40Gbps傳輸速率，該速率可同時驅動兩臺4K顯示器。USB4支持多種數據和顯示協議（DisplayPort、PCIe等），可以有效共享最大帶寬。此外，USB4還向后兼容 USB 3.2，USB 2.0 ，并支持Thunderbolt 3。用睿思科技現場應用總監David Lee的話說就是，在USB4時代，USB已經不只是傳輸數據的標準，而是打通了一條全新的高速公路，無論是音視頻，還是其他格式的數據，都可以在這條路上走，“在物理層都用SERDES，USB4有望一統天下”。

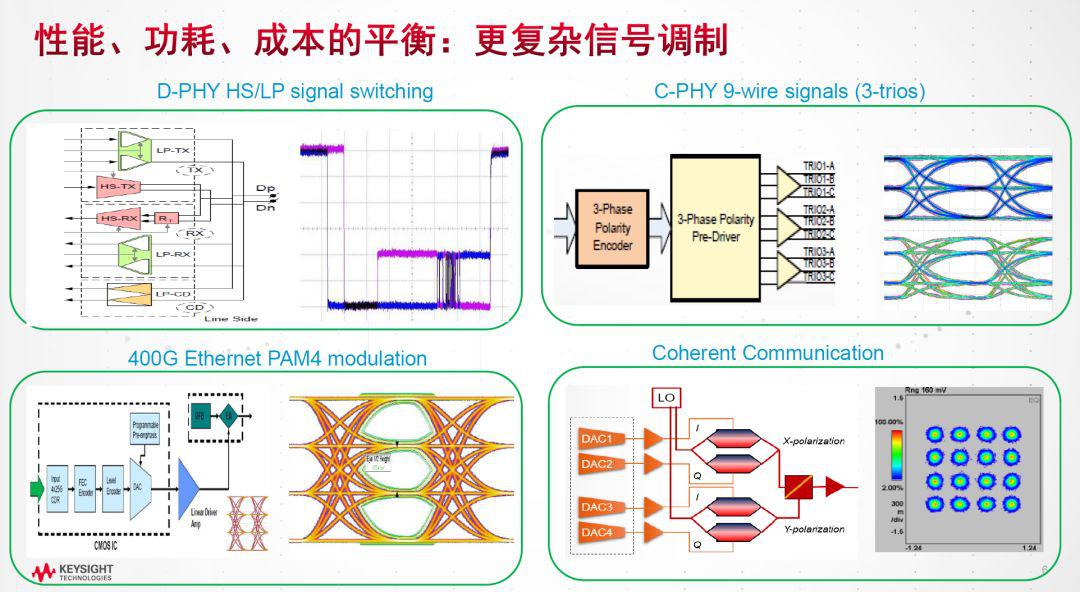

USB4協議進一步降低了系統設計難度，只需要USB C口連接，就可以實現終端系統幾乎全部的對外接口功能，大大降低了系統設計難度。但這是以增加芯片設計復雜度為代價而得到的，要支持USB4標準，芯片必然需要更復雜的信號調制機制，更復雜的預加重處理方法，也更難實現性能、功耗與成本的平衡。

但在信號完整性上，USB4對系統設計提出了更大挑戰。能否以比較便宜的板材，實現USB4傳輸速度，成為USB4普及初期所面臨的考驗。

硅谷數模資深營銷經理Joseph Juan曾撰文指出，高速信號在通過電纜或PCB傳輸時，衰減現象很嚴重，甚至?xí)?dǎo)致信號畸變。長度為25厘米至30厘米的傳輸線就會帶來20dB或以上的通道插入損耗。此外，反射、串?dāng)_、噪聲和散射都會導致信號完整性惡化，如果信號完整性下降太多，最終將無法在接收端成功復原傳輸?shù)男盘枴?

在研討會上，硅谷數模資深系統總監肖勇也舉例說明，智能手機從應用處理器到DisplayPort接口的PCB走線只有8到16厘米，但會給DisplayPort信號帶來8到10dB的衰減，這時候通道速率只能從標準的8.1Gbps降為5.4Gbps，才能進行正確傳輸。

為減輕信號質量衰減，須在高速串行鏈路加入中繼器，以恢復被損耗的信號質量，濾除隨機噪聲和系統噪聲，使中繼器后輸出的信號滿足規范要求。目前有兩種類型的中繼器，即時鐘重建中繼器（Retimer）與驅動重建中繼器（Redriver）。時鐘重建中繼器既對來自上游的信號進行均衡以彌補傳輸線損耗，又利用時鐘數據恢復（CDR）電路來恢復時鐘，并以此來對每一位數據進行重整，最終將信號質量恢復的信號，傳送至下游信道。驅動重建中繼器只對上游信號進行均衡，并不包含CDR電路，所以不會進行時鐘恢復與數據重整。

肖勇表示，相比Redriver，Retimer具有明顯優勢，例如自適應均衡、CDR與信號重整，可濾除隨機抖動，可恢復整條鏈路損耗預算，在不影響數據傳輸質量的前提下可操作性最強，以及低功耗等。

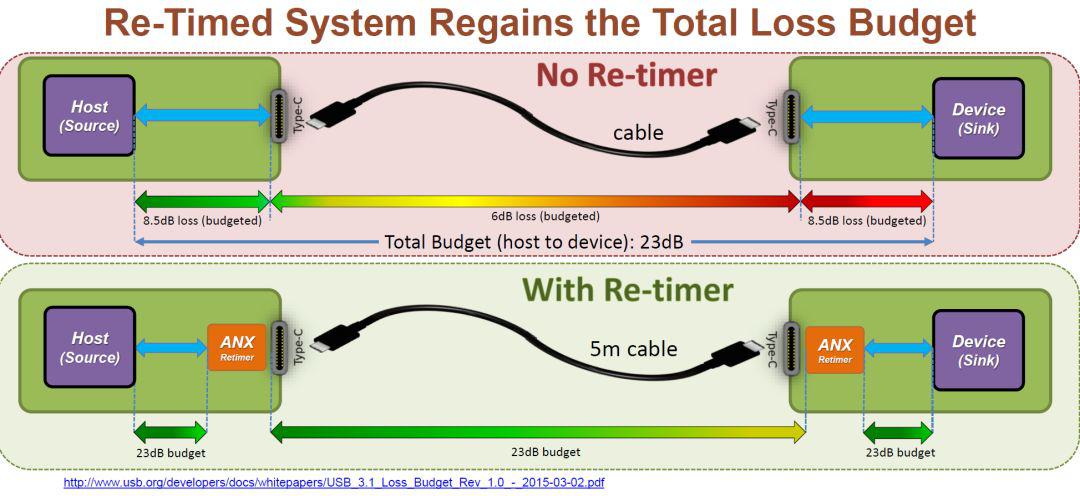

在一個USB C線纜連接的案例中，假設其系統損耗預算為23dB，如果不加時鐘重建中繼器，那么一根80厘米的USB C線纜即有可能讓系統損耗超過23dB。而加入時鐘重建中繼器，則可在全鏈路基本維持23dB的損耗裕量。

上述案例雖然是在USB 3.2或DisplayPort連接的基礎上實現，但對USB4系統，原理是一樣的。所以，在信號通道中部署時鐘重建中繼器，可以突破板級連接對高速串行總線的性能限制，在減少板級設計難度的基礎上，實現高速串行連接新規格所標稱的性能。
