上一篇文章介紹了BUCK電路的電感關鍵參數的選型，本來打算寫一下輸出電容的選型，但是看了好多博主寫的文章后，覺得自己理解的不夠透徹，好多細節問題也沒辦法說清楚，所以今天的重點就變成了非同步BUCK的續流二極管。

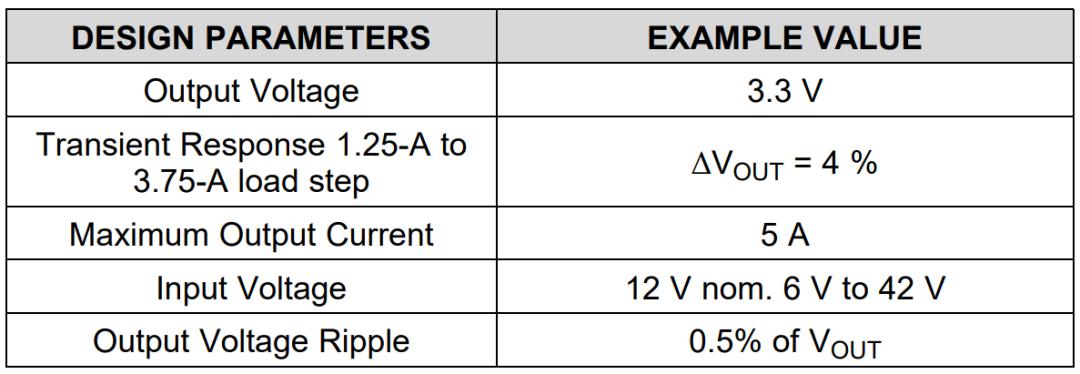

以BUCK芯片TPS54540為例，下表為系統設計需求：

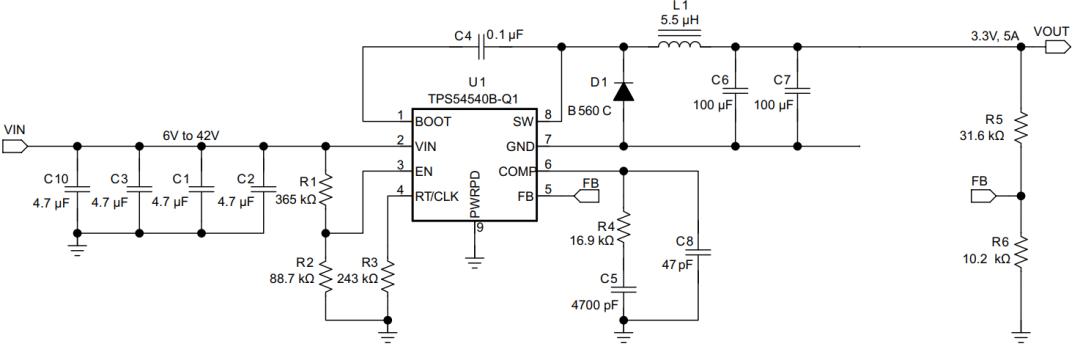

典型應用電路如下：

TPS54540 器件在 SW 引腳和 GND 之間需要一個外部鉗位二極管。

二極管需求：

1.反向電壓額定值必須等于或大于VIN(max)

2.峰值電流額定值必須大于最大電感電流

3.低正向電壓

4.合適的額定功率和導熱系數

手冊推薦 PDS760-13，可以看出來VBRmin>42V，Iomax>5A;

PDS760-13的典型正向電壓在5 A和25℃時為0.52 V，導通壓降較小，符合要求。

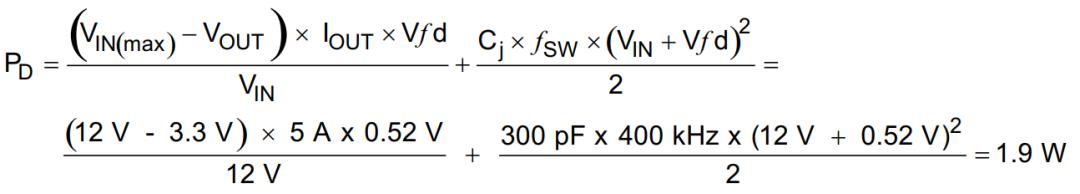

PDS760-13總功耗，包括二極管的傳導損耗和交流損耗。二極管在MOS管關斷期間續流，瞬時傳導損耗以關斷期間的輸出電流乘以二極管的正向電壓來計算。二極管的交流損耗是由于結電容的充放電和反向恢復電荷造成的。

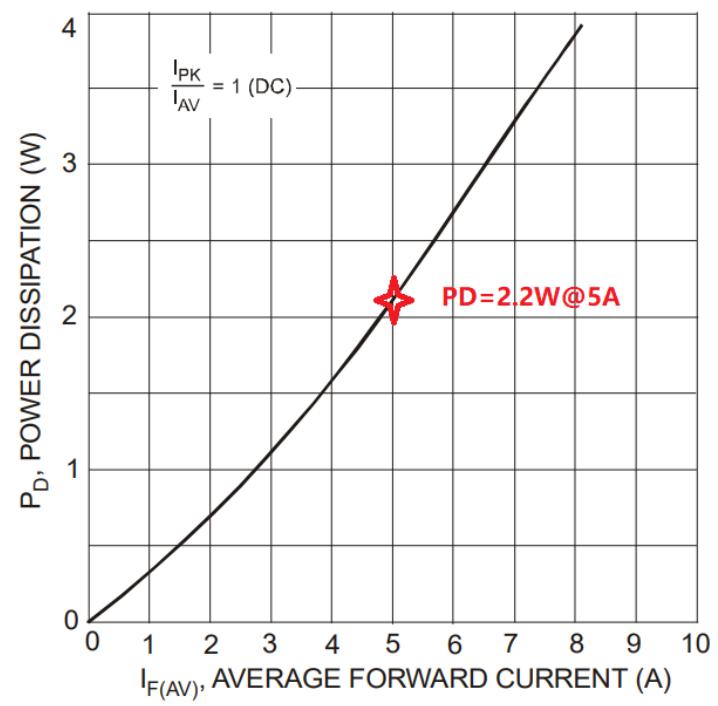

PDS760-13的耗散功率在5A時為2.2 W > 1.9 W。

后續如果因為器件成本和貨期原因?qū)е碌奶娲系倪x型，直接安照上述參數進行選取就好。
