1燒結煙氣SCR脫硝系統氨水蒸發、氨水噴射技術介紹

1.1常規氨水蒸發、氨水噴射技術

目前,在燒結煙氣NoX治理領域主要采用的技術路線為:活性焦一體化脫硫脫硝工藝和SCR脫硝工藝。其中,活性焦脫硫脫硝系統一次性投資較高,且由于運行過程中需要不斷地補充活性焦,導致運行成本較高,另外該工藝的NoX脫除效率較低(80%左右),難以滿足NoX穩定超低排放的要求。相較而言,SCR脫硝工藝則具有一次投資費用低、系統簡單、運行能耗低等顯著特點,被廣泛應用于國內各鋼廠燒結煙氣NoX超低排放領域。

鋼廠燒結煙氣SCR脫硝工藝原理如下:燒結煙氣依次經過靜電除塵及脫硫后,首先進入回轉式換熱器(GGH),GGH換熱元件將所攜帶熱量傳遞給原低溫?zé)煔?50~55℃),使其溫度升高至250℃,換熱后的高溫?zé)煔馀c熱風爐燃燒產生的高溫?zé)煔?800~1000℃)進一步混合,使其溫度進一步升高至280℃,然后進入SCR脫硝反應器區域,在催化劑表面,NoX與噴入的NH3發生催化還原反應,NoX被脫除,凈化后的煙氣繼續通過GGH,將熱量重新傳遞給換熱元件,換熱元件再將熱量周而復始地傳遞給低溫?zé)煔?以達到節能環保、

熱量循環利用的目的,最后凈化后的煙氣經過增壓風機后達標排放。

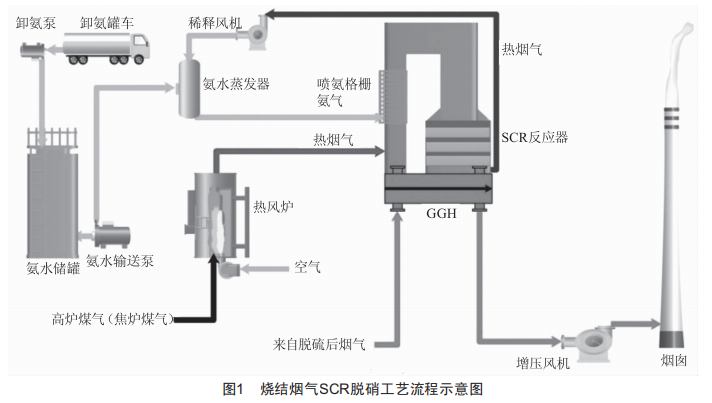

具體工藝路線為:燒結機二機頭電除塵器二主抽風機二脫硫吸收塔(布袋或濕電)二GGH換熱器(原煙氣段)二熱風爐加熱二SCR脫硝反應器二GGH換熱器(凈煙氣段)二增壓風機二煙囪排放。其具體工藝流程如圖1所示。

出于安全政策的要求以及鋼鐵行業實際生產工藝的限制,大部分鋼鐵燒結煙氣SCR脫硝系統均采用氨水(20%濃度)作為還原劑。氨水蒸發需要采用獨立設置的氨水蒸發器,氨水蒸發所需熱源取自于SCR反應器后280℃的高溫凈煙氣,氨水蒸發后產生的氨氣通過獨立設置的噴氨格柵噴射至反應器入口煙道內,經圓盤混合器與原煙氣混合后,再進入SCR反應器內部,在反應器內設置的催化劑表面發生選擇性催化還原反應,從而達到脫除煙氣中的NoX,實現NoX超低排放的目的。

系統需獨立設置氨水蒸發器、噴氨格柵、稀釋風機及配套管路、閥門、電控系統。

1.2技術分析

現有氨水蒸發、氨水噴射技術存在以下缺點:

(1)系統配置復雜,稀釋風機、氨水蒸發器等設備運行故障率高,導致系統檢修頻率高,影響整個SCR系統的穩定運行。

(2)系統一次投資費用高,且運行能耗高。

(3)SCR系統停機后容易導致煙氣冷凝酸液倒灌至稀釋風機,造成稀釋風機本體及管路系統腐蝕,影響系統的安全運行。

2氨水蒸發及噴射一體化技術介紹

2.1技術原理及工藝路線

本文提出了一種適用于燒結煙氣SCR脫硝系統的氨水蒸發及噴射一體化技術,其系統配置簡單,一次投資費用低,運行能耗低,在充分實現氨水高效蒸發及氨氣均勻噴射、氨氮均勻混合的基礎上,可以有效降低脫硝系統總體一次投資費用及運行能耗,并且能夠提高系統運行的穩定性,實現高效節能降碳的目的。

現有的燒結SCR脫硝技術采用280℃中低溫脫硝反應,而燒結煙氣出口溫度僅為130~180℃,經過脫硫裝置后溫度進一步降低,因此,熱風爐為燒結煙氣SCR脫硝系統所必備的補燃加熱裝置。熱風爐通常以高爐煤氣為燃料,高爐煤氣在爐膛內充分燃燒后,形成800~1000℃的高溫?zé)釤煔?通過熱風爐出口設置的熱風支管鼓入反應器入口煙道,與煙道內低溫原煙氣混合,從而提高催化劑表面煙氣溫度(≥280℃),以滿足SCR脫硝反應所需要的溫度。

本技術將氨水噴槍直接均勻布置于熱風爐出口熱風支管上,熱風支管水平布置于SCR反應器入口煙道上,且各支管上均勻布置了熱風噴嘴。熱風爐通過燃燒高爐煤氣產生800~1000℃的高溫?zé)犸L(fēng),高溫?zé)犸L(fēng)通過熱風爐出口設置的4~8支熱風支管進行均勻分配,熱風支管及噴嘴均采用310s耐高溫材質,確保了系統運行的穩定性。

同時,為確保熱風爐系統安全穩定運行,避免爐膛熄火而影響SCR脫硝反應及氨水蒸發,爐膛設置長明火裝置,采用高熱值的焦?fàn)t煤氣作為長明火熱源。此外,氨水輸送泵與熱風爐系統間設置聯鎖,當熱風爐系統故障停運時,氨水輸送泵停止運行,SCR脫硝系統停止噴氨:當熱風爐系統重新啟動時,氨水輸送泵再次運行,SCR脫硝系統開始噴氨。

熱風支管內襯陶瓷纖維耐火材料(耐溫1400℃),外覆隔熱硅酸鋁材料。其管徑按照高溫?zé)犸L(fēng)流速設計規范要求進行選擇,通常流速取20~30m/s,此流速在滿足合理降低熱風支管材料費用的前提下,又避免了熱風流速過高嚴重沖刷內襯陶瓷纖維模塊而造成其脫落。一方面,采用專業的流場模擬,結合各熱風支管內熱風CFD流場模擬效果,選擇出最佳的煙氣流速,進而確定熱風支管直徑,確保每個支管內的熱風均能高效均勻鼓入反應器入口煙道:另一方面,采用應力有限元分析軟件,對各熱風支管進行應力分析,根據分析結果,合理設置固定支座、導向支座、波紋管,降低管殼應力,避免高溫運行產生不可逆的形變。

熱風噴嘴口徑按照噴氨格柵噴嘴設計規范要求的噴出流速選擇合適的大小,通常噴出流速取20~25m/s。同時,結合熱風噴設點后煙道靜態混合器區域以及整個反應器入口煙道內煙氣系統CFD流場模擬效果,在滿足煙氣最佳速度流場及溫度流場分布的前提下,最終確定熱風噴嘴口徑大小以及各噴嘴之間的間距。具體工藝流程如圖2所示。

2.2技術特點及優勢

本技術采用氨水蒸發及噴射一體化裝置,相對于傳統的燒結煙氣SCR脫硝系統氨水蒸發、氨水噴射裝置,其具有以下技術優勢:

(1)系統簡單,一次投資費用低。該裝置無須單獨設置氨水蒸發器、噴氨格柵、稀釋風機及配套的管路、閥門、電控系統,以180m2燒結機脫硝系統為例,可減少一次投資費用約30萬元,同時可有效降低系統故障率,減小系統檢修頻率。

(2)系統運行穩定,運行能耗低。該裝置與熱風加熱系統完美結合,無須額外增加任何動力設備,以180m2燒結機脫硝系統為例,若采用常規氨水蒸發裝置,系統配套兩臺稀釋風機(一用一備),單臺電機電功率為132kW:若采用該裝置,無須設置稀釋風機,系統運行每小時電耗可降低110kW·h。

2.3技術應用情況

目前,燒結煙氣SCR脫硝氨水蒸發及噴射一體化技術已在山西宏達鋼鐵100m2燒結機SCR脫硝系統、山西銘福鋼鐵220m2燒結機SCR脫硝系統和山西東方資源100mm燒結機SCR脫硝系統上實現了良好的應用,該系統長期運行穩定,設備故障率低,氨水蒸發及噴射效果良好,可在確保整個SCR脫硝系統出口R0X超低排放的同時減少氨逃逸。

其中,山西東方資源100mm燒結機SCR脫硝項目于m0m0年lm月投運至今,系統運行穩定,出口R0X濃度始終穩定在達標排放)<50mg/Rm3)范圍。系統設計煙氣量660000m3/h,R0X原始濃度300mg/Rm3,排放指標50mg/Rm3,氨水耗量170kg/h。

與常規氨水蒸發及氨水噴射技術相比,該項目因未獨立設置氨水蒸發器、噴氨格柵、稀釋風機及配套管路、閥門、電控系統,一次投資費用降低約m4萬元,且每小時可節省稀釋風機電耗67kw·h,進一步減少了投資成本與碳排放。

3結語

面對鋼鐵燒結領域日益嚴苛的污染物超低排放要求及國家碳達峰、碳中和政策要求,現有的燒結煙氣SCR脫硝技術需不斷優化創新,對系統內各子系統進行優化設計,以提高SCR脫硝系統的運行效率,降低系統能耗。

而本文介紹的燒結煙氣SCR脫硝氨水蒸發及噴射一體化技術具有系統簡單、運行穩定、一次投資費用低、運行能耗低等顯著技術優勢,且已在部分燒結煙氣SCR脫硝項目中成功應用。未來,該項技術必將廣泛應用于燒結煙氣SCR脫硝領域。
