1研究背景

固定翼艦載機彈射起飛和攔阻著艦過程中,發動機轉子系統會承受基礎脈沖激勵作用?？疾楹娇漳概灠l(fā)展進程,固定翼艦載機起飛方式從滑躍起飛到蒸汽彈射再到未來的電磁彈射,發動機轉子系統所受的基礎脈沖激勵載荷越來越大。固定翼艦載機彈射起飛時在70~90m長的飛行甲板上,經歷2~3s時間加速到接近300km/h的速度,此時發動機的縱向基礎過載峰值達到4g~5g。近年來,艦載機電磁彈射技術研究得到了快速發展,已處于實驗驗證階段。電磁彈射周期更短,彈射力更大,發動機的基礎過載峰值也更大,因此當下迫切需要研究基礎脈沖激勵作用下轉子系統瞬態響應計算方法,為艦載機發動機的安全性設計提供理論支撐。

2轉子系統梁單元有限元建模

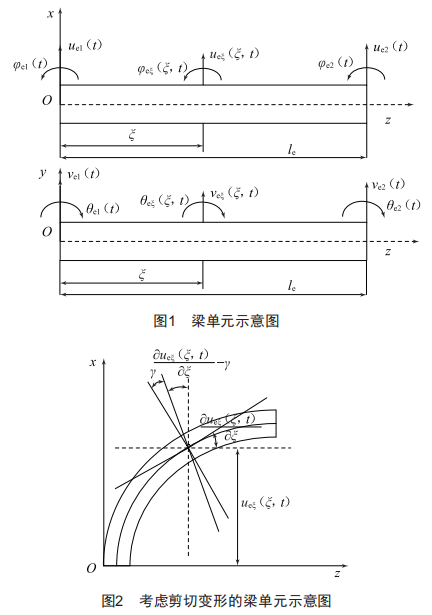

同傳統方法相比,運用梁單元有限元法進行轉子系統建模通用性好,建立的轉子模型單元少,可以提高計算效率,方便對轉子系統非線性和瞬態響應進行分析。Timoshenko梁單元示意圖如圖1所示,考慮剪切變形的梁單元示意圖如圖2所示。

圖1中,每個單元包含2個節點,每個節點4個自由度,分別為x、y方向的平移自由度和繞x、y軸的轉動自由度。x、y方向的平動位移分別用u和0表示:繞x、y軸的角位移分別用o和9表示:x:z平面上,y軸垂直紙面向外:y:z平面上,x軸垂直紙面向里:下標e1、e2分別表示單元的第1個節點、第2個節點:1e表示單元的長度:為0~1e中間任意一點。

假設單元軸段為各向同性的圓截面軸,且單元內部橫截面面積處處相同:單元軸段材料為線彈性材料,彈性模量表示為Ee:單元內任意橫截面在變形后仍為平面,但不一定與中性軸垂直,即考慮剪切變形。單元的節點位移向量可寫成式(1):

單元內s處的節點位移向量如式(2)所示:

在考慮剪切變形的情況下(圖2),建立角位移和平動位移之間的表達式如下:

單元的應變能表達式如式(4)所示:

單元剛度矩陣如式(5)所示:

考慮旋轉慣性情況下單元的動能表達式如式(6)所示:

單元的慣性矩陣和陀螺矩陣分別如式(7)和式(8)所示:

輪盤的慣性矩陣、陀螺矩陣、阻尼矩陣如式(9)所示:

3基礎脈沖激勵模擬方法

抗沖擊分析方法主要有3種:靜力等效法、動態設計分析法、時域模擬法。時域模擬法采用時間歷程曲線作為轉子系統的輸入載荷,相比較而言,該方法可以精確描述沖擊的輸入載荷,可以反映轉子系統在沖擊作用下較為真實的結構瞬態響應特性。同時,該方法可以綜合考慮轉子系統的非線性特性,提供更加貼近實際的結構沖擊響應結果。

國軍標《軍用裝備實驗室環境試驗方法第18部分:沖擊試驗》(GJB150.18A一2009)規定:可用瞬態半正弦波模擬每次彈射或起飛過程,沖擊力模型如圖3和式(10)所示,l1為脈沖開始作用時間,A為脈沖幅值,B為脈沖寬度。

4軸承非線性力模型

利用Hertz接觸理論,對深溝球軸承內外環與滾珠間的接觸剛度進行建模,然后通過力學關系建立了軸承非線性力的模型。軸承非線性力在x、y方向的分量如式(11)所示:

式(11)中,負號表示軸承非線性力方向與滾珠變形量方向相反,對于深溝球軸承值取3/2。

5系統運動微分方程

5.1系統微分方程建立

綜合Timoshenko梁單元模型、基礎脈沖激勵載荷以及軸承非線性力模型,對基礎脈沖激勵作用下的轉子一非線性軸承系統進行建模,得到的運動微分方程如式(12)所示。

式中:2為轉子自轉角速度:ds為轉子系統所受的基礎沖擊載荷向量:M、C、G、K分別為系統的慣性矩陣、阻尼矩陣、陀螺矩陣和剛度矩陣,此處的系統剛度矩陣僅包含轉子軸的剛度,支承的非線性剛度包含在了非線性力Fbearing之中,放在了等式右端。

5.2系統微分方程求解

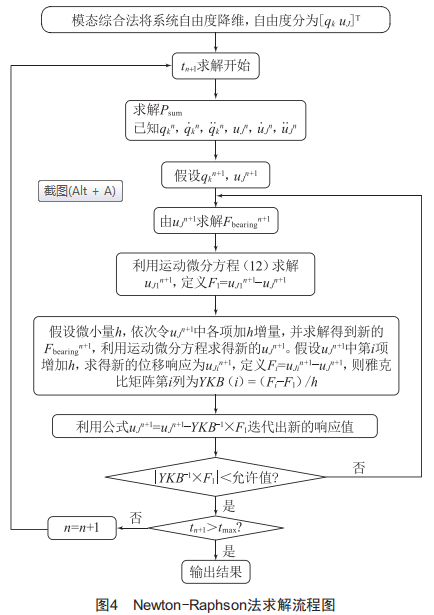

式(12)中的項Fbearing是與位移相關的非線性力項,因此式(12)為非線性方程組。對于非線性方程組,通常有不動點迭代法和NeWton-Raphson法。NeWton-Raphson法與不動點迭代法相比計算較為復雜,但由于其在方程根附近為平方收斂,因此具有收斂速度快的優點。本文選用NeWton-Raphson法進行微分方程求解,求解流程如圖4所示。

6試驗驗證

6.1試驗設計

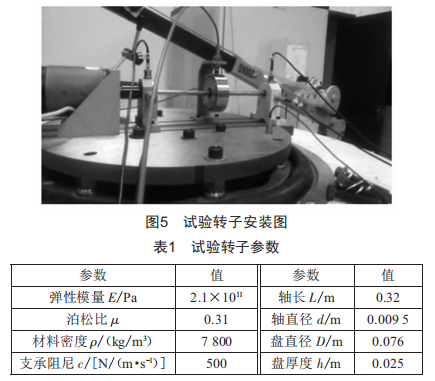

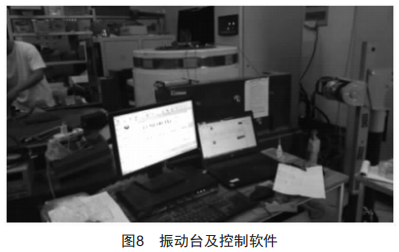

采用Jeffcott轉子試驗器驗證本文的理論計算,試驗轉子及安裝如圖5所示,轉子系統參數如表1所示。試驗轉子兩端為軸承支承,由電機驅動轉軸。在盤的相互垂直的兩個方向上安裝電渦流位移傳感器,在支承的水平方向和豎直方向安裝加速度傳感器。位移和加速度信號測量裝置如圖6所示,數據采集界面如圖7所示,振動臺及控制軟件如圖8所示。

轉子系統基礎脈沖激勵選用蘇州東菱振動試驗儀器有限公司的Es-50w-445型電動振動試驗系統(圖8)(以下簡稱"振動臺"),試驗轉子通過底座安裝在振動臺上。振動臺最大負載為800kg,最大加速度為1000m/s2,試驗轉子系統(含底座)重量為40kg,脈沖加速度幅值最大設置為6g(58.8m/s2),試驗裝置滿足試驗需求。

本次試驗選用半正弦脈沖形式,圖9為振動臺實際輸出的波形圖,其中淺綠色波形表示在控制軟件中設置的理想波形,深綠色波形表示實測輸出信號?？梢钥闯?振動臺實際輸出的加速度脈沖激勵與設定值吻合較好,對于試驗中設定的不同脈沖寬度、脈沖幅值、脈沖激勵形式均能按照設定值進行加載。

6.2結果對比

按表2所示參數進行試驗,試驗中控制轉速為變量,轉速分別選取1000r/min、2000r/min、4000r/min,試驗結果與仿真結果對比如圖10所示。

通過分析圖10轉速從1000r/min到4000r/min變化時盤垂直方向響應的趨勢發現,盤的垂直方向響應是基礎脈沖激勵下的響應與盤的不平衡響應的疊加,基礎脈沖激勵后盤的響應由基礎脈沖激勵響應主導,而后,在脈沖衰減的過程中,基礎脈沖激勵引起的響應逐漸減小,盤的不平衡響應越來越占據主導位置。這一趨勢在高轉速下更加明顯,因為轉速越高,盤的不平衡響應越大,與基礎脈沖激勵響應越接近,此時基礎脈沖激勵響應與不平衡響應的疊加效果越明顯。

并且,隨著轉速增加,基礎脈沖激勵響應衰減所需的波的個數減少,這是因為轉速頻率變大,越來越接近于基礎脈沖激勵的頻率,此時也會呈現脈沖激勵響應與不平衡響應越來越合拍的趨勢,衰減波形越來越純凈,脈沖激勵造成的瞬時紊亂效果越來越不明顯。

另外,僅轉速變化時,盤的垂直方向響應幅值幾乎不變,即轉速幾乎不影響對轉子系統基礎脈沖激勵作用下的響應幅值。

盤受基礎脈沖激勵響應的以上變化趨勢在試驗和仿真結果中都有較好的體現,驗證了本文模型和分析方法的正確性。

7結語

本文圍繞含非線性支承的轉子系統在基礎脈沖激勵下的瞬態響應特性分析方法開展研究。結合轉子系統梁單元有限元建模和基礎脈沖激勵時域模擬法建立了轉子系統運動微分方程,并運用Newton-Raphson法對轉子系統響應進行求解,該方法方便可靠,通用性強。最后,通過轉子系統基礎脈沖激勵試驗驗證了分析方法的正確性。
