引言

根據不同的電壓等級,變電站智能輔助系統的建設側重點也會有所不同。針對500kV、220kV變電站,設計之初為有人值守,則考慮功能主要是提供視頻分析、狀態監測及告警等提示性信號。對于110kV及以下變電站,主要是實現狀態遠程監測、設備間互聯協作、遠程控制管理等功能,實現智能管理、遠程管理、遠程維護,保證無人值守變電站的可靠性與安全性。

目前,國網重慶檢修公司下轄500kV變電站正逐步實現無人值守,通過輔助設備全面監控系統建設,實現500kV變電站遠程集中智能管理。

相比于以前的輔助控制系統,新系統監測對象更為全面,子系統之間具有聯動機制,使得輔助系統完成了從監測＋預警到監測＋預警＋控制的轉變,提升了變電站智能化運維水平。

1變電站輔助控制系統

變電站輔助控制系統采用先進的計算機技術、通信技術、圖像識別技術等實現對變電站輔助設備運行狀況的實時監測,其主要包括消防系統、安防系統、環境監測系統、設備在線監測系統、照明控制系統、智能巡檢系統等,承擔著變電站內外火災預警與控制、防外破、防空飄物監視、溫濕度監測、環境污染監測、設備運行狀態監測、設備運行環境監測等重要任務,是實現變電站智能化運維和遠程集中運維的關鍵。

1.1522kV變電站輔助控制系統結構及特點

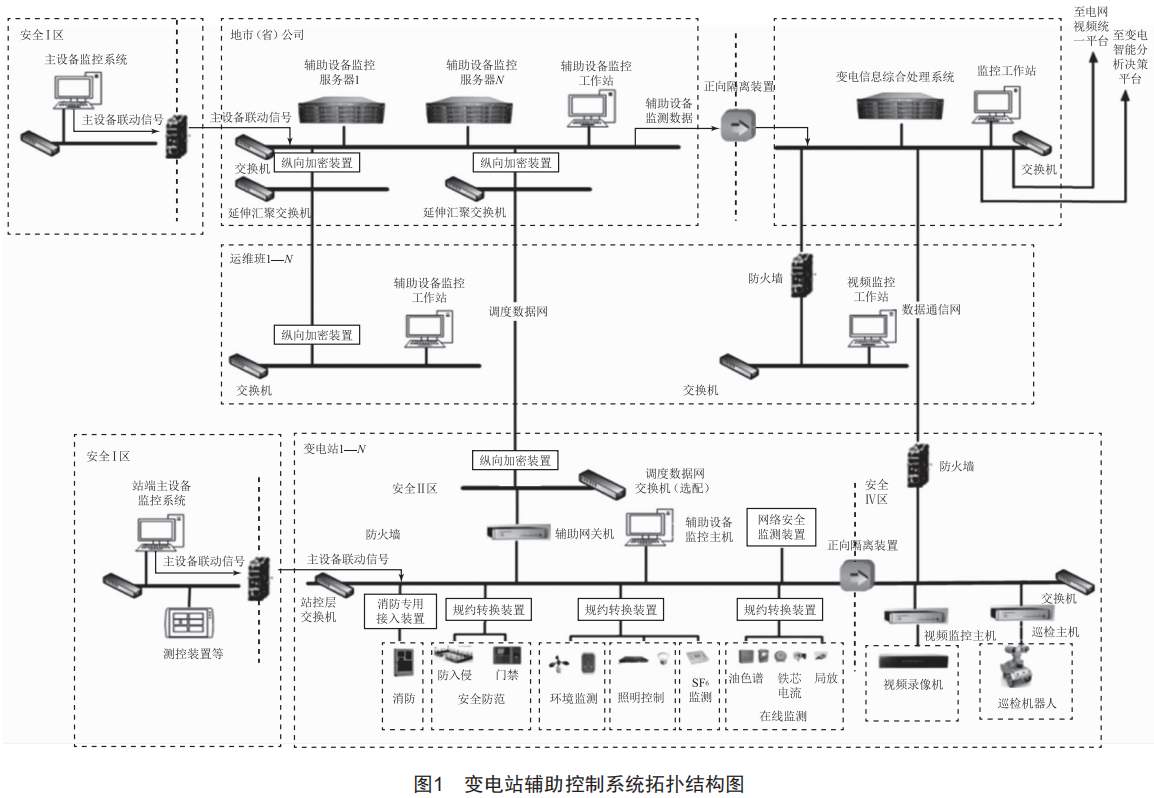

500kV變電站輔助控制系統拓撲結構如圖1所示,其依托先進的通信技術、控制技術,智能整合了消防、安防、環境監控、設備在線監測以及智能巡檢五大變電站輔助系統,通過變電站、運維站、省級檢修企業三級接入,實現500kV變電站遠程監測與控制:并且通過輔助設施立體監控途徑,實現了輔助設備運行狀態實時感知、告警信號精確判定、應急處置高效響應,提升了輔助系統互聯程度及人機互動效率。

在變電站部署了輔助設備站端監控主機、正向隔離裝置、網絡安全監測裝置、防火墻、輔助網關機、規約轉換裝置、消防信息傳輸控制單元等,輔助設備站端監控系統通過I區網通道與輔助設備集中監控系統相連。

消防系統、安防系統、環境監測系統、設備在線監測系統、照明控制系統數據通過接入規約轉換裝置實現站端數據互聯,并通過縱向加密裝置將數據上傳至集控站端。規約轉換裝置以DL/+860標準接入輔助設備監控主機、輔助網關機。而視頻站端監控主機、機器人巡檢主機則通過V區網通道與變電信息綜合處理系統相連。

1.2522kV變電站輔助控制系統功能介紹

1.2.1在線監視

輔助控制系統可以實現在線監測、安全防范、消防、環境監測、SF6監測、照明監視等子系統的運行監視,并且可以實時查看輔助設備狀態和運行信息,保證實時掌握設備運行狀態。

1.2.2故障預警

通過監測上傳數據,利用智能分析系統,可及時分析輔助系統的運行現狀和站內環境狀況,從而有效實現提前預警。

1.2.3智能聯動

輔助控制系統根據在線監視情況以及故障預警信息,實現設備間的智能聯動,能更加高效、及時地解決問題。

該系統具備以下聯動功能:

(1)安全防范系統入侵報警聯動。

報警信息發出后,及時打開報警防區的燈光照明并發送報警聯動信號。

(2)消防系統火災報警聯動。

火災報警相關區域門禁緊急開門,聯動開啟/關閉現場風機以及燈光照明,啟動現場聲光報警器,并發送報警聯動信號。

(3)SF6監測濃度越限聯動。

發生SF6濃度越限告警,排風機可以聯動啟動并發送告警聯動信號。

(4)主設備遙控預置信號、變位信號聯動。

一鍵順控操作時,視頻主機聯動監測一次設備當前狀態,實現設備狀態視頻確認。

2變電站輔助控制系統建設現狀

2.1框架結構改變

在變電站內建設輔助設備站端監控系統,實現站內輔助設備子系統的標準接入。通過在變電站站端部署交換機,實現變電站、運維站、省級檢修企業三級接入,將輔助系統監測狀態信息延伸至站外集中辦公的集控站。變電站、運維站、省級檢修企業均可通過輔助設備監控工作站查看站端輔助設備運行狀態,實現各種輔助設備遠程控制。

2.2監測功能進一步完善

隨著巡檢機器人的逐步推廣應用,其巡檢可靠性也在不斷提升,輔助控制系統也將其納入作為子系統,即巡檢子系統。集控站通過輔助控制系統遠程下發機器人巡檢任務,并監測站內設備運行狀態,同時,巡檢機器人巡檢信息也通過輔控系統實現現場數據至集控站的上傳。除此之外,還增加了光纖測溫、站內事故油池監測、智能鎖控授權等新功能,進一步完善了對變電站的監控。

2.3監測+預警+控制模式逐步形成

相比以往的輔助控制系統,當前建設的輔助控制系統更具智能聯動性,即正逐步形成監測＋預警＋控制的輔助系統模式。

以主變消防動作和一鍵順控操作為例:

(1)主變消防動作。

當主變發生火災報警時,輔控消防子系統會自動判斷主變是否發出重瓦斯動作信號,并判斷主變?nèi)齻?cè)開關是否跳閘。當滿足以上條件時,消防子系統會快速打開排油閥門排出變壓器油,并關閉進油閥門,切斷補油通道。排油一定時間后,打開氮氣釋放閥門,氮氣從變壓器底部充入,迅速降低變壓器溫度,達到滅火效果。

(2)一鍵順控操作。

變電站在倒閘操作過程中,需要完成設備動作后位置的雙確認,在現場往往通過聯動輔控系統視頻監控子系統實現。當開關或倒閘動作后,一鍵順控主機通過聯動相應開關或刀閘對應的攝像頭,提取動作后的圖像,經過圖像識別技術完成位置確認。

3發展趨勢

目前輔控系統同主設備聯動還較為薄弱,有待進一步開發相應功能,加強主輔系統聯動性,進一步提升變電站智能化運維水平。

3.1通信標準化

由于輔助設備廠家眾多,各輔助設備廠家通信接口不一,輔助設備間通信較為困難。在未來輔助設備設計階段,應以IEC61850協議為核心,統一輔助設備監控系統接口,通過就地模塊標準化接入各前端傳感器、控制器,實現輔助設備模塊化、規范化接入,完成輔助設備間的數據交互,增加聯動性。

3.2聯動性功能開發

變電站輔助系統按照功能分屬于不同的部門進行管理,如安防、技防、泡沫滅火、水噴淋系統由安質部進行管理,充氮滅火、設備在線監測系統由運檢部進行管理,門禁系統由生調中心進行管理,變電站動力環境系統由運維單位進行管理。不同部門之間缺乏聯動,變電站輔助系統沒有統一的管理路徑,系統各種功能之間沒有實現有效配合,影響了變電站輔助系統的運行效果。

未來應實現多個輔助系統聯合一體化管控,增強子系統間的聯動性。通過配置主輔設備間、輔助設備間智能聯動策略,實現主設備、在線監測、安防、消防、環境監控、燈光智能控制、視頻等系統間數據交互共享、智能聯動,利用多系統間的數據融合、協同控制,快速處理異常事件。

4結語

本文對變電站內初步形成的監測＋預警＋控制的輔助系統模式進行了分析,突出了輔助設備實現聯動后的效果,有利于實現站內設備遠程集中智能管理,提升變電站的智慧化運維水平。未來應逐步開發變電站輔助控制系統聯動性功能,使變電站輔助控制系統在保障變電站安全運行方面作用越發顯著,從而進一步保證無人值守變電站運行的可靠性與安全性。
