隨著電動汽車的大力發展，對高壓輔助系統如電動壓縮機、電動渦輪增壓、電動冷卻風扇、電動泵等的需求越來越多。這些高壓執行系統在電動/混動汽車(以下簡稱“xEV”)中取代了傳統的內燃機皮帶驅動系統，執行著暖通空調、電池冷卻循環、主動懸掛、發動機冷卻及泵油等功能。

在xEV的高壓輔助電源系統中仍然包含12 V電源網絡，為能驅動大功率負載，還需添加高壓電源網絡400 V或800 V。有些OEM為了減小布線尺寸，還可能添加有48 V電源網絡。

無論什么樣的xEV平臺，安森美都能提供全面的高壓輔助系統解決方案，從12 V到800 V，包括各類電壓和電流等級的功率模塊和分立器件，易于擴展各種功率等級，從數百W到十幾千W，輔以門極驅動器、電流檢測運放、通用運放和比較器、反激控制器、DCDC、低壓降穩壓器(以下簡稱“LDO”)、理想二極管、CAN/LIN、電感式位置傳感器、E2PROM、其它的小信號分立器件等，覆蓋整個高壓輔助系統，一站式方案和服務滿足各種不同的設計需求。在整個高壓輔助系統的應用中，安森美產品的物料單(BOM)含量可以達到10~15美金左右，器件類型多達20多種。本文將回顧這些系統級應用，并介紹安森美對應的解決方案和產品及其優勢。

圖1：安森美提供完整的高壓輔助系統解決方案

高壓輔助系統應用概覽

在xEV中，高壓輔助系統使用逆變器驅動輔助電機，以取代傳統的皮帶驅動模塊。逆變器的功率及能效直接影響著系統級的性能和能效乃至xEV的續航里程。逆變器將高壓直流電轉換成3相交流電驅動電機，同時可以通過控制逆變器輸出的電壓、電流和頻率等來控制電機的速度、加速度和扭矩。一般用于驅動這些電機的逆變器的輸出功耗需求為500W~10kW左右，供電電壓為400V或800V。為提高系統性能，需要最優化逆變器模塊的損耗及散熱。此外，高壓輔助電源中還需包含有電壓、電流和溫度監測、及車載網絡，同時需要考慮到高壓隔離。

圖2：汽車高壓輔助系統應用框圖(橙色代表安森美可提供的產品)

選用安森美的方案，在車輛層面能達到的優勢包括：

對系統輸入的反應速度更快，如可以更快地加速到所需的速度、可以實現高粘度液體的扭矩控制

可以達到更高的能效，因而在xEV上相同的電池容量就能實現更長的續航里程

ASPM模塊的尺寸相對分立方案要小很多，因此占用較小的車輛空間

功率模塊的熱阻相對分立方案也要更小，從而簡化系統的散熱設計，進一步減小整個系統的物理體積

汽車智能功率模塊

針對400V和800V系統，安森美分別有650V和1200V的汽車智能功率模塊(以下簡稱“ASPM”)，都符合AQG324車規，電氣上可以根據客戶的功率需求集成多個大電流的IGBT，布局上非常緊湊以減小整個模塊的寄生電感，還能內置緩沖電路以改善EMI特性，可以選擇合適的Rg優化di/dt和dv/dt，熱阻非常低，內含隔離層，能實現較高的功率密度，且集成度非常高，內置門極驅動器、續流二極管，并具有過流關斷、溫度監測、欠壓保護、故障輸出等保護功能。從整個系統來看，ASPM具有非常顯著的尺寸優勢，熱性能和電氣性能都優于分立方案，從整個系統成本來說，考慮到PCB、機械安裝、質量和性能成本，系統功率越高，使用ASPM模塊會比分立器件更具成本優勢。

650V ASPM27有V2和V3兩個版本，分別使用第3代和第4代場截止溝槽技術。V3相對于V2，導通損耗和開關損耗都有所降低。安森美的650V ASPM涵蓋30A、40A、50A和60A的應用，其中60A的模塊為實現大功率輸出，其覆銅板(以下簡稱“DBC”)材料為AlN，結到外殼的熱阻極低。

1200V ASPM34的IGBT使用的是NPT trench技術，涵蓋25A、35A和50A的應用。同樣50A的模塊其DBC材料為AlN，結到外殼的熱阻非常低。

ASPM27和ASPM34內部門極驅動器的源電流和灌電流能力分別為2A和4A，控制頻率可達到50kHz，內部集成的IGBT具有低導通損耗和開關損耗的特性，能夠?yàn)殡姍C(jī)控制提供優化的dv/dt和di/dt。內部集成的續流二極管是軟恢復特性，具有較好的EMI性能。

1. ASPM應用實例：壓縮機尺寸減小

xEV高壓系統中電子壓縮機的功率輸出需達到5kW甚至是7kW，由于壓縮機尺寸越來越小，那么要求電路板的尺寸也需較小，此外還要求散熱性能好、性價比高。對于400V系統，可選用安森美的ASPM27，對于800V系統，可選用安森美的ASPM34。

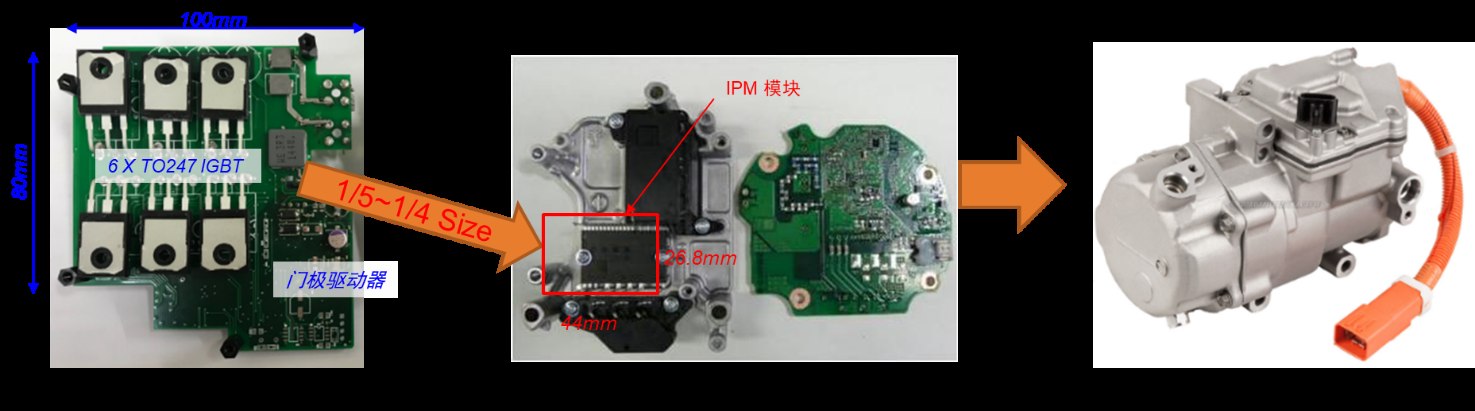

下面這兩個圖是PCBA采用三相分立方案和模塊方案的尺寸對比，可以看到使用模塊方案PCBA尺寸可減小80%。

圖3：電子壓縮機采用安森美的ASPM比采用分立方案顯著縮減尺寸

2. ASPM應用實例：變速箱油泵轉向電動油泵，節省能耗

傳統的變速箱機械式油泵，其動力來源于發動機，只要發動機運轉，變速箱油泵就得全時運行，浪費能量。在xEV中切換成電動油泵后就可以選擇性地電機控制，可更大限度地節省液壓系統能量消耗。

再者，變速箱油在低溫下粘度很高，會造成低溫下啟動電流過大及啟動轉矩過大的問題。因此需要高壓電機驅動油泵，安森美的650V/50A ASPM27模塊能較好地契合此應用需求。

門極驅動器

1. 單通道

NCV57000和NCV57001是全功能型的隔離型IGBT 門極驅動器，包含有負壓驅動、desat檢測、軟關斷、門極鉗位、欠壓檢測、故障輸出等功能。其中NCV57000有分開的source和sink輸出引腳，而NCV57001只有單個輸出引腳。

簡化功能版本的IGBT 門極驅動器，如NCV57080、57090、57084和57085，只包含有門極鉗位或負壓驅動或desat檢測等，還分別有窄體和寬體版本。

非隔離型的IGBT 門極驅動器NCV5700和NCV5702是全功能型的，包含有負壓驅動、desat檢測、門極鉗位、欠壓檢測、故障輸出等功能。NCV5701、5703和5705等是簡化功能版本的非隔離型的IGBT 門極驅動器。

2. 雙通道

對于IGBT，安森美有兩類雙通道的門極驅動器。其中NCV57200和NCV57201是半橋型的，只有高邊驅動是隔離的，NCV57200內置死區時間。而NCV57252、NCV57255和NCV57540是雙通道型，其中NCV57255是窄體的，NCV57252和NCV57540是寬體的。而NCV57540是14引腳的，去掉了中間的兩個NC引腳，增加了電氣間隙和爬電距離。

對于MOSFET的雙通道隔離門極驅動器，可以采用NCV51561A/B。對于SiC MOSFET的雙通道隔離門極驅動器，可以采用NCV51561C/D，具有更高的欠壓保護值。

模擬信號鏈

安森美的模擬信號鏈產品如通用運放、低功耗運放、精密運放、電流檢測運放和比較器廣泛用于汽車主動安全、自動駕駛、車身、動力總成、音頻娛樂和LED照明等應用，為汽車的所有電源和傳感器信號調節提供低功耗和高性能的方案。

其中，高邊電流檢測運放有5個系列，其中NCV21x系列是26V共模產品，NCV2167x和NCV21671系列是40V共模產品，NCV7041和NCV703x系列是80V共模產品，采用零漂移結構，能實現非常高的精度，允許電路中選用盡可能小的采樣電阻，以降低采樣電阻的損耗。零漂移結構能持續性校準偏置電壓，不僅能保證較小的偏置電壓，還能減小偏置電壓隨溫度和時間的變化，提高產品整個生命周期的性能。此外，還能降低采樣電阻直流電壓的低頻噪聲。

安森美的高邊電流檢測運放還內部集成了增益電阻，具有非常低的溫度系數，可以減小阻值隨溫度的變化，因此進一步提高了檢測精度，另外，還具有低電流消耗、低壓供電、軌到軌、非常寬的增益帶寬積、多通道、封裝小等特性。

對于低邊電流檢測，安森美提供需外置增益電阻的電流檢測運放，有高精度、高增益帶寬的產品，同時也提供了高性價比的產品。NCVx333系列和NCV2191x系列具有非常小的偏置電壓和偏置電壓漂移，NCV2191x系列同時具有高增益帶寬積。

對于低成本電流檢測運放有NCV2009x、2008x、2006x、2023x和2007x系列，其中NCV2023x系列的供電范圍較寬，偏置電壓也較小。

安森美提供6個系列的低功耗運放：NCV2009x、2008x、2006x、2003x、2007x和27x，消耗電流都不到1 mA。

隔離電源

1. 隔離輔助電源

在逆變器、輔助逆變器、車載充電器(OBC)、DCDC中都需要有輔助電源，可以從高壓側取電，也可以從低壓側取電，用于生成后級的門極驅動器供電電源、運放/IVN等的供電電源。如果從高壓側取電，一般需求是輸入電壓范圍為250V~900V，在48V系統中輸入電壓范圍為24V~54V，輸出電壓一般為15V、20V或24V，輸出功耗范圍為15~150W，具備2kV~5kV的隔離電壓等級，一般使用反激拓?fù)鋵?shí)現。

如安森美的15 W隔離輔助電源方案SECO-HVDCDC1362-15W-GEVB，輸入電壓范圍為250V~900V，輸出電壓為15V，選用了初級端脈寬調制(PWM)控制器NCV1362作為反激拓?fù)涞目刂破?，能提供恒定的電壓和電流調節，主MOS選用了1200V 160mohm的SiC MOS，可以降低損耗，提高能效。整個方案物料較少，成本最優化。當輔助電源還需要驅動額外的負載時，該15 W方案還可以擴展到40W (SECO-HVDCDC1362-40W-GEVB)。

2. 輔助電源——門極驅動器電源

當前級輔助電源設計好后，門極驅動器的供電電源可由前級輔助電源的輸出電壓產生，范圍一般為6V~24V。每路門極驅動器的驅動功率大約為1.5W，對于驅動SiC MOSFET需要輸出20V和-5V，對于驅動IGBT需要輸出15V和-7.5V。門極驅動器的供電電源也使用反激拓?fù)洹Ｈ绨采赖?.5W隔離型IGBT 門極驅動器供電電源方案SECO-LVDCDC3064-IGBT-GEVB和1.5W隔離型SiC門極驅動器供電電源方案輸入電壓范圍為6V~18V，輸出電壓分別為15V、7.5V/-7.5V和20V、5V/ -5V，選用了1.5A多拓?fù)涞腘CV3064作為DCDC控制器。整個方案簡單穩定可靠，外圍器件數量少。

電感式位置傳感

安森美的NCV77320電感式位置傳感器方案，可以通過USB控制，進行靈活的編程和快速驗證，為安全攸關的應用提供所需的精確位置傳感。

總結

xEV的輔助系統逐漸取代了傳統皮帶傳動的機械應用。xEV高壓輔助模塊要求跨功率層級的靈活性，同時保持系統性能和最小化熱耗費和物理尺寸。安森美提供一站式方案，包括SiC、IGBT、超級結MOSFET、ASPM、門極驅動器等，可開發出可擴展的系統，滿足從12 V到800 V的應用需求，這些方案具有高能效、高功率密度和高性能及成本優勢，輔以安森美的銷售和技術團隊支援，助力設計人員開發出同類最佳的設計。相關技術文檔，請到這里下載。
