引言

我國國家領導人做出了"中國二氧化碳排放力爭于2030年前達到峰值,努力爭取2060年前實現碳中和"的國際承諾,驅使著能源電力生產向綠色、低碳轉型。而風電作為綠色可持續能源,可大量減少碳排放,因此促進風電消納是實現碳達峰、碳中和目標的重要舉措。風資源開發正逐漸轉向低風速、高湍流的風資源區,此類風場大都是山地復雜地形,極端陣風風況較多。陣風特點是風速與風向在短時間內均發生較大變化,易出現極端湍流和極端風剪切疊加的情況,此時風力發電機面臨凈空不足的情況,行業內已出現多次掃塔事故。

為了解決風力發電機組存在的凈空不足問題,行業內對此進行了深入研究,各種監測和控制技術應運而生。郭俊凱等人通過探究風速、獎距角、功率對風力機葉片一塔架凈空的影響,分析了葉片一塔架最小凈空工況下葉片的結構動態響應。B.P.wi11iams等人提出在塔筒上安裝葉尖距離監測裝置,在一定的有效監測距離內,對凈空不足的情況做出響應。M.M.Zhang等人通過新增可變后緣襟翼作為控制系統執行機構,采用智能控制策略,使得葉根面外彎矩和葉尖變形量下降30%。L.Zhang等人[6]通過加裝毫米波雷達,實時監測葉片到塔架間的最小距離,并引入前饋控制,使得葉片到塔架的最小凈空值從5.65m提升到7.43m。

本文針對凈空不足問題,提出了一種通過激光凈空監測雷達實現葉片一塔架凈空的實時監測,在凈空不足時適當增加獎距角的策略,并選用實際機組進行了仿真驗證。

1主動凈空控制策略設計

1.1極端相干陣風

陣風在山地復雜地形容易出現,它的特點是在短時間內風速與風向發生大幅變化。根據IEC61400-1標準[7]載荷計算的定義,極端湍流模型,方向變化的極端相干陣風的幅值為Vcg=15m/s,風速變化上升時間為T=10s,實時風速計算公式為:

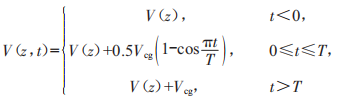

風速的上升與風向從0到9cg的變化是同步進行的,風向變化量為:

則同步的實時風向為:

圖1為陣風的風速、風向變化示意圖,可以看出在短時間內風速與風向都發生了驟變,這對風機的載荷和凈空都會產生很大的影響。

1.2極端風剪切工況

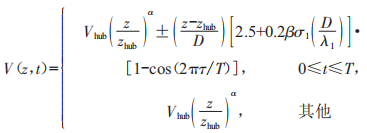

根據IEC61400-1標準載荷計算的定義,極端風切變Ews工況,瞬時(正向或逆向)垂直切變表示為:

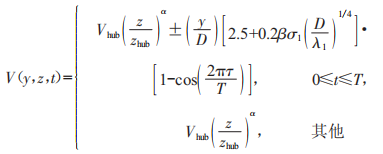

瞬時水平切變表示為:

在Ews工況中的強負向風剪切作用下,風力發電機組葉片在接近塔架時,容易產生凈空不足的情況。若Ews和ECD工況發生疊加,葉片掃塔事故發生的概率會進一步增加。

2主動凈空控制策略的實現

2.1綜合凈空監測系統

本文提出了一種激光凈空監測系統和機載式激光測風雷達相結合的綜合凈空監測系統及配套的主動凈空控制策略,圖2為系統結構示意圖,激光凈空監測系統可以部署于合適的位置,以實現對塔架一葉片凈空的實時監測。當葉片旋轉至可探測位置,凈空監測系統的激光束可以迅速采集到葉尖測點到凈空監測系統的距離,經過坐標變換,換算出塔架凈空值:機載式激光測風雷達安裝于機艙上方,可以實時測量來流方向的風剪切和風速變化率。上述兩個設備的信號實時輸入風力發電機組控制系統。

2.2主動凈空控制策略架構

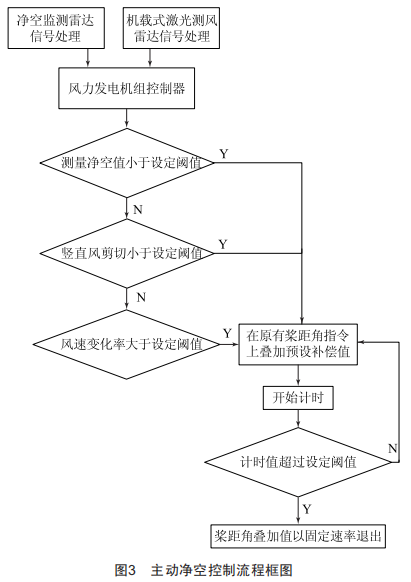

本凈空控制策略采用激光雷達凈空監測系統的實時測量原始值作為輸入,在主控系統內部進行坐標變換等處理,算出葉尖到塔架的實時最小凈空值:機載式激光測風雷達實時監測上風向的豎直風剪切和風速變化率。當換算出的實時最小凈空值小于凈空閾值時,或豎直風剪切小于風剪切閾值,或風速變化率大于指定閾值,則觸發主動凈空控制。主動凈空控制觸發后,會在原有獎距角指令上疊加預設的補償值,削減風輪面推力,提升塔架凈空。在經歷延遲時間后,獎距角補償值以斜坡速率退出。主動凈空控制流程框圖如圖3所示。

3仿真評估

采用風力發電機組仿真軟件Bladed對該策略進行仿真驗證,仿真模型為某3.3Mw雙饋機組,風輪直徑164m,額定轉速1750r/min,在IEC規范工況設置下,風力發電機組凈空最小工況往往出現在DLC1.3(ETM風況)與DLC1.5(Ews工況)。因此,對DLC1.3(ETM風況)與DLC1.5(Ews工況)開展仿真驗證,比較主動凈空控制策略的應用效果,從機組的獎距角、凈空值等運行參數著手進行對比研究。

3.1ETM風況仿真驗證

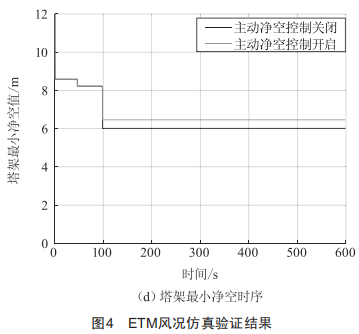

本文給出某DLC1.3(ETM風況)下的仿真結果,驗證了主動凈空控制策略的有效性。結合圖4說明開啟主動凈空控制以后的效果:圖4(a)展示了工況中的風速條件,平均風速12m/s,縱向湍流強度為22%:圖4(b)展示了主動凈空控制疊加的獎距角:圖4(c)展示了主動凈空控制開啟與否的獎距角時序:圖4(d)展示了塔架最小凈空值的時序。在本次仿真時序的88s附近,主動凈空控制觸發,獎距角進行了及時補償,提升了機組在93~103s風速極速上升時的凈空值。

3.2EWS風況仿真驗證

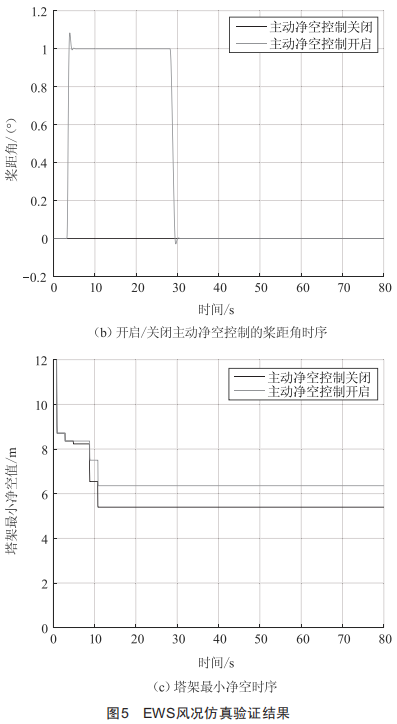

在DLC1.5(Ews風況)下,會出現下風輪面風速顯著高于上風輪面風速的情況,即強負剪切工況,在此種工況下,葉尖發生掃塔的可能性會大幅度提升。結合圖5說明開啟主動凈空控制以后的效果:圖5(a)展示了輪轂高度、上風輪面和下風輪面的風速情況:圖5(b)展示了主動凈空控制開啟與否的獎距角時序:圖5(c)展示了塔架最小凈空值的時序。

傳統變速變獎控制策略無法對負剪切做出直接響應,而應用了主動凈空控制策略以后,塔架最小凈空值提升1m。

4現場評估

本項技術已經進行批量應用,且能實際捕捉到凈空不足并進行補償。圖6展示了某復雜場址條件項目的應用案例,圖6(a)展示了發電機轉速,圖6(b)展示了實測塔架凈空值和觸發閾值的時序,圖6(c)展示了主動凈空控制疊加的獎距角值。

從圖6可以看出,在現場復雜風況條件下,發電機轉速開始驟增,實測塔架凈空值下降到觸發閾值以下,主動凈空控制策略立即進行獎距角補償,塔架凈空值快速恢復到安全水平。

5結論

(1)本文針對復雜場址下風電機組的凈空隱患和傳

統變速變獎控制策略的局限性,提出了一種綜合性凈空監測系統和配套的主動凈空控制策略。

(2)根據Bladed仿真驗證和現場實際驗證,本控制策略可以在風力發電機的設計中提升塔架凈空值,有利于整機優化設計:也可以在實際復雜風況下通過獎距角補償,提升機組安全性,降低掃塔風險。
