引言

根據《中華人民共和國節約能源法》等相關法規的要求,能耗評估已成為固定資產工程項目投資立項的必要選項,要求用電設備在專業設計或使用時,應充分考慮節約能源:同時,在制造業內,專業設備對電能的合理使用是提高其自身安全性、壽命和使用效能的重要手段之一。因此,作為設備能耗評估以及提高和改善設備用電質量的前提,制造設備用電參數監測具有重要的實際意義。

目前,電能質量檢測儀器的研究主要集中在硬件設計和算法設計兩個方面。硬件設計方面,文獻[3-6]分別采用STM32、DSP＋ARM、FPGA以及Zynq-7000為主控單元進行設計,均能實現電網中電能質量的檢測。算法設計方面,文獻[7]在虛擬儀器平臺上,結合自適應噪聲總體平均經驗模態分解和非抽樣小波變換對分布式電源的電能質量進行時頻檢測、特征提取,并給出了對應的降噪措施:文獻[8]針對電力電子元件造成電網諧波的問題,提出了基于瞬時對稱分量法的擾動檢測和基于線性約束最小均方法的諧波檢測兩種算法,并在IEC60870-5-104協議的基礎上完成了系統軟件的編制。

本文的服務對象為工業企業中的主要用電設備,研究電壓跌落、頻率偏差、電壓波動等參數的監測方法,并對電能質量擾動信號進行準確的檢測與識別,提出了基于改進S變換的電能質量擾動檢測分析方法。

1電能質量檢測裝置

1.1用電設備參數采樣要求

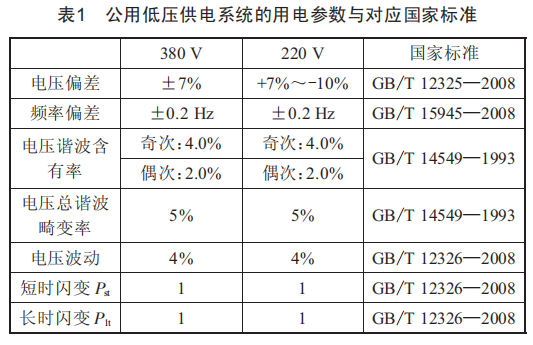

工業企業主要負荷包含動力用電設備(如鍋爐、發電機、空氣壓縮機、變壓器等)、生產設備(如金屬切削機床、鍛鑄設備、木工機械等)、儀器儀表(對用電穩定性要求較高)三大類?？紤]到這些設備用電特點具有很多相似性,擾動的特征有類似性,諧波的分量也有相似性,電能質量檢測裝置需要正確地將正常電能質量波形與諧波區分開來,準確地識別電壓升、電壓降、電壓中斷以及諧波等具體事件。相關國家標準對公用低壓供電系統的用電參數給出了具體的規范和要求,部分參數要求如表1所示。

1.2檢測系統架構

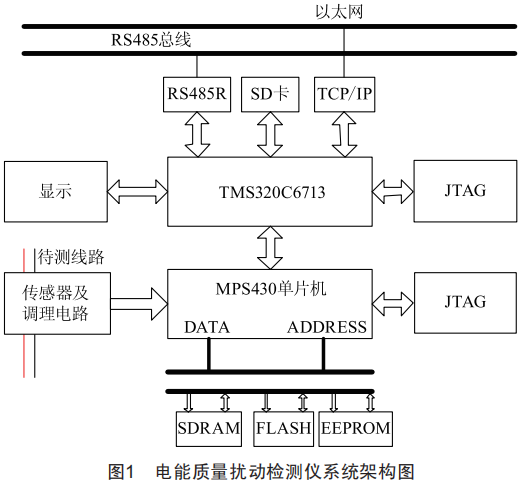

基于MPS430＋DSP架構的電能質量擾動檢測儀主要架構如圖1所示。DSP采用TMS320C6713平臺,主要完成對改進S變換的電能質量擾動特征值的提取,并通過包絡極值算法識別特征頻率,剔除無關頻率后,再通過GAUSS自適應優化窗完成特征值的準確提取。通過MPS430和DSP芯片聯合處理,數據的刷新速度大大提高,并且可以高精度處理電壓暫降、電壓暫升、電壓中斷等電能質量動態參數。為了更適用于企業廠區的電能參數檢測需求,預設了RS485通信接口和以太網通信端口,以便對多臺設備進行聯網監控。

1.3傳感器及其調理電路

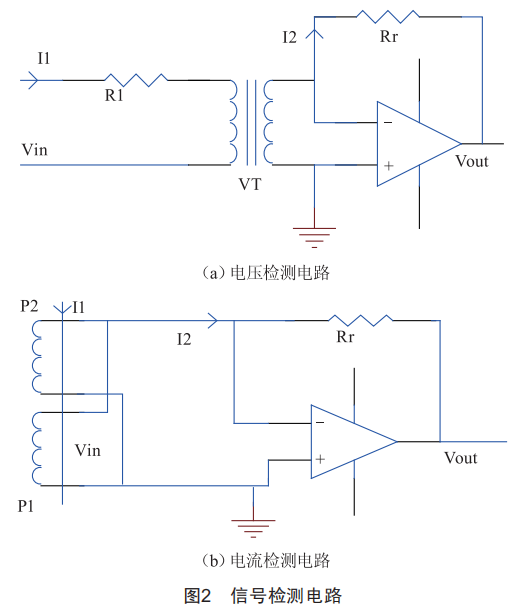

檢測儀使用工作頻率范圍為2Hz~20kHz的DVDI一0001小型臥式穿芯精密交流電壓電流通用互感器LI025V9,常態時絕緣電阻大于1000MQ,既可作為電壓互感器使用,又可作為電流互感器使用,但輸出均為電壓信號。圖2(a)和圖2(b)所示分別為其作為電壓互感器和電流互感器的工作電路,主要區別在于圖2(b)中互感器的中心增加了一匝線圈。

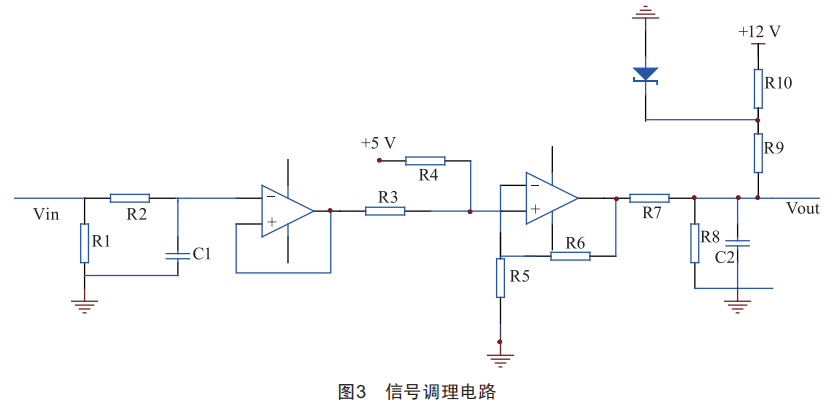

如圖3所示,信號調理器的前級作為電壓跟隨器使用,以實現電壓的輸出始終跟隨設備的電壓輸入信號,這樣就保證了對設備的電壓信號實時測量。信號調理器的第二級作為信號放大器使用,以實現電壓幅值調節到最合適的大小,保證對設備電壓信號的高保真測量。

1.4硬件仿真系統搭建

試驗平臺搭建過程中主要涉及采集電路PCB板、電流互感器、隔離電壓源、隔離電流源、MSP430數字控制板,具體搭建的實際模型如圖4所示。而在完成上述硬件電路搭建工作后,本次仿真直接采用TMS320C6713PYP200系統板對數據進行處理。

TMS320C6713PYP200芯片由TI公司生產,運算速度較快,可以達到1350M1PS,主要頻率達到225MHz,電能質量采集芯片采用ATT7022B高精度三相電能質量專用芯片,DSP系統控制A/D產生時鐘信號,DSP將采樣周期利用EM1F接口通知給MSP430,通過MSP430處理器對時鐘進行分頻,把時鐘信號傳遞給A/D模塊,以便完成電能數據的采集,同時,在此硬件平臺上還需完成特征值的提取,以表征電能質量的波動。

2基于改進S變換的企業用電設備參數采樣方法

S變換是一種結合傅里葉變換和小波變換的無損耗可反轉的時頻分析方法,本文基于包絡極值對S變換進行改進,既保持了傅里葉變換頻率隨寬度變化的優勢,同時還對小波變換的抗噪能力進行了加強。

2.1S變換離散計算公式

S變換離散型公式如下:

其中,7為采樣間隔,并且滿足f一、T一k7變換。

令n=0,則式(1)經過計算可以得到:

2.2包絡極值計算方法

假設x(l)為輸入信號,對該信號進行離散傅里葉變換得到X(k/N7),然后取其最大值,得到]X(k/N7)],所有相鄰極大值點為]X1(i/N7)],i=0,1,…,L-1。設各相鄰極大值點有l(wèi)1、l2、…、li、…、lL-1個頻率點,則]X(k/N7)]所構成]X2(k/N7)]的包絡極值記為]X2(k/N7)],可表示為:

其中 ,g=0 , 1 ,2 , … ,li-1 :i=0 , 1 ,2 , … ,L-1。

然后對]X2(k/N7)]采樣k個采樣點求最大值,得到下式:

其中,α代表為了需要消去的頻譜影響而設置的限值,根據工程經驗,該值一般取0.02p.u.。

2.3基于包絡極值的改進S變換電壓擾動特征值計算

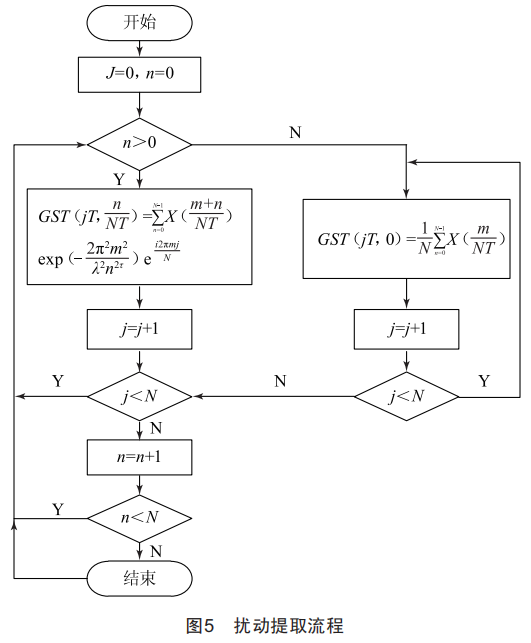

包絡極值和信號在某一區間的最大幅值相關聯,本文中電壓擾動特征值的提取流程如圖5所示,主要計算步驟如下:

(1)設置采集點數N,輸入信號x(n7),然后進行快速傅里葉變換,得到X(k/N7)。

(2)通過包絡極值算法對X(k/N7)計算特征值點ki,其中,i=1,2,…,ζ,ζ為特征值頻率點的數量。

(3)將得到的特征值點通過改進窗函數GAUSS進行窗口寬度自適應調整,根據工程經驗,可令a=0,c=1,入=1,然后在基頻率段令b=1.6,0~400Hz時令b=0.4,440~800Hz時令b=0.34,大于800Hz時令b=0.25。按照上述參數設置窗口函數的參數可以取得滿意的實驗結果。

(4)在頻率點ki處計算GAUSS自動適應窗的傅里葉變換,得到下式:

(5)在頻率點ki處,將頻譜X(ki/N7)平移至X[(ki+l)/N7]位置。

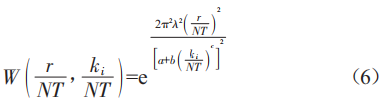

(6)聯合計算X[(ki+l)/N7]和w(,)的乘積A(r,ki),計算公式如下:

(7)重復計算步驟(3)至步驟(6)。

(8)在頻率點ki處,對A(r,ki)進行反傅里葉變換,計算得到改進的S變換數據:

從而完成所有特征頻率點對應的改進S變換。本次實驗中,基頻為50Hz,采樣頻率為3200Hz,采樣點一般取512個,入函數根據工程值取1.6和1.06,這樣可使得頻率和幅值變化滿足要求。

3企業制造用電設備電能質量信號檢測測試

3.1電爐的電能質量檢測

電爐是園區企業的主要用電設備之一,電弧在兩電極之間,一般含有變壓器、整流設備、直流電抗器、電爐控制系統及調節器等設備。電爐的工作是采用熱量傳遞的形式,這種電阻性負荷需要較大的電流,而大電流的工作需要同大量諧振電容并聯使用,這樣就會產生大量諧波。運用S變換對三相電爐的電能質量進行檢測,得到如圖6所示波形,可見本方法提高了諧波檢測的可視度。

3.2電機的電能質量檢測

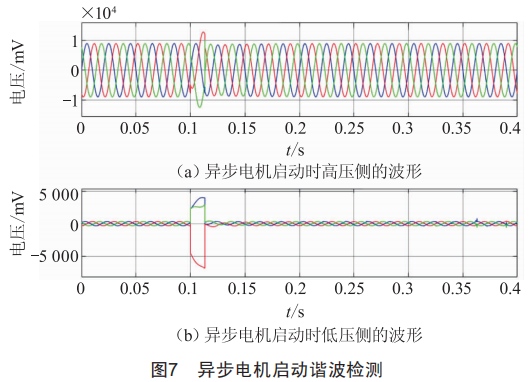

電機是園區企業的常用電氣設備之一,電機一般有同步電機和異步電機,在啟動的過程中會產生電壓暫降的情況。運用S變換對電機啟動過程中的電能質量進行檢測,得到如圖7所示波形。

異步電機開始啟動的時候,是通過電感性負荷,需要從電網吸收無功功率才能工作,這種電感性負荷需要較大的電流,這種大電流的工作需要和大量諧振電容并聯來降低啟動電壓,這樣就會產生大量諧波。

3.3金屬切削機床的電能質量檢測

圖8為金屬切削機床的電壓波形,金屬切削機床啟動時是瞬時負荷。在仿真中,通過改進S變換對園區金屬切削機床高壓側的波形進行監測,在金屬切削機床工作過程中,由于會產生很大的沖擊性電流,會造成電壓突變的電能質量問題。

4結語

針對工業企業用電設備的電能質量檢測要求,利用STM32完成電能參數采樣與控制,并借助數字信號處理器TMS6713強大的數據處理功能,在該平臺上實現基于包絡極值和GAUSS窗的改進S變換,以完成電能質量信號的準確檢測和特征提取:對電爐、電機、金屬切削機床等制造企業主要用電設備進行了測試,驗證了該方法的準確性。本裝置可直接嵌入設備的電源端,使用方便,有利于在工業企業進行推廣。
