原文：可見光通信感知一體化芯片及關鍵技術>>

氮化鎵光電子集成

光電子集成本質上是采用兼容的制造工藝，將驅動、光發射、光波導、調制、光探測、放大等器件做在一塊芯片上，實現邏輯電路與光子回路的融合集成，芯片內采用光子進行信息傳輸，與集成電子芯片相比，實現芯片內信息傳輸速率、容量的飛躍，并降低功耗和熱效應。

硅基集成電路和光子回路高度發達，但是由于硅是間接帶隙半導體材料，不易發光，同質集成光源是硅基光電子集成芯片的巨大挑戰。而且，國外在硅基電子器件和光子器件方面建立了嚴密的產業技術壁壘，很難突破。要想出奇制勝，實現對等博弈，我們選擇氮化鎵半導體。

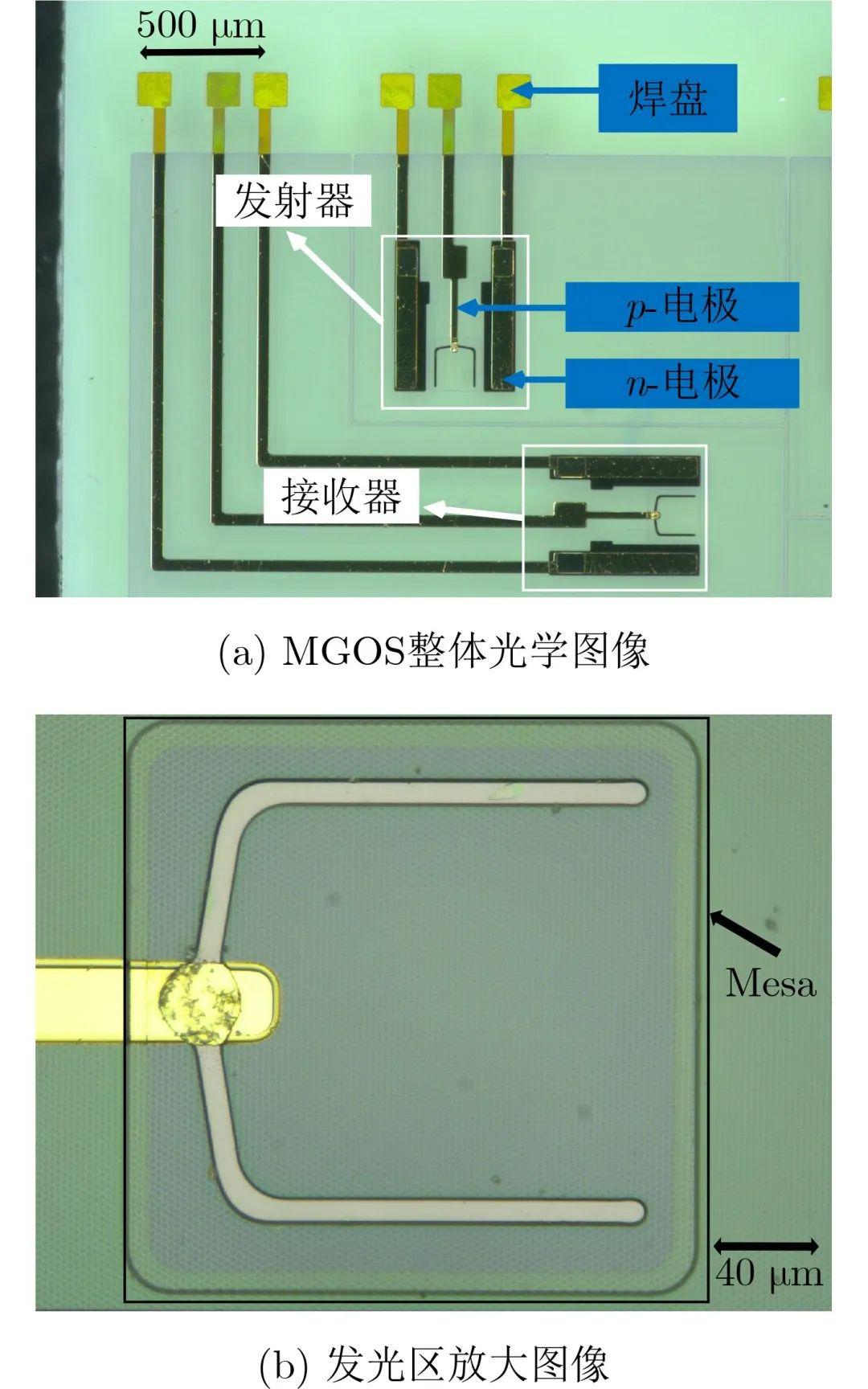

圖1 MGOS光學圖像

可見光通信感知一體化芯片

在目前信息時代，通信和感知是獨立存在的，例如4G通信系統只負責通信，雷達系統只負責測速、感應、成像等功能。這樣分離式的設計既造成了頻譜資源和硬件資源的浪費，又因?yàn)楦髯元?dú)立帶來了信息時延較高的問題。

而通信感知一體化是節約頻譜資源的可靠方法，除此之外，可見光通信則是有效對現有頻譜資源的補充和開拓，可見光通信作為新一代無線通信技術，是我國“十三五”重點發展的信息技術之一。

可見光的波長范圍在380～780 nm，具有高帶寬、高速率、保密性好、頻譜資源豐富等優點，未來能夠在燈光上網、室內導航和定位、水下通信、智能安防、智能交通和智慧城市中得到推廣與應用。

基于以上兩個原因，結合量子阱二極管發光譜和探測譜出現部分重疊的物理現象，我們提出將發射和接收光信號的任務交給單片集成光電子芯片，自主研制了通信感知集一體的GaN量子阱二極管。并以此為基礎建立不對稱光信號通信鏈路系統，從而省去接收端對于PD器件的依賴，將接收和探測合二為一，比傳統發射器-探測器模式更加簡潔并且探測效率更高。

可見光通信感知一體化芯片在生活的方方面面都有其用處，基于可見光通信感知一體芯片的電梯按鍵能夠?qū)崿F(xiàn)非接觸式觸摸，在防控疫情下發揮其作用。不僅如此，這種光電子芯片還能實現路燈甚至手機的自充電，以后不會有忘帶充電寶的困擾。在胃鏡上使用通信感知一體化光電子芯片，減少了醫學儀器的體積，大大減小了病患的痛苦。此外，可見光通信感知一體化芯片還在室內定位、智能廣播和智能定位有其應用場景。

作者團隊

王永進教授師從鄒世昌院士，于2005年3月在中科院上海微系統與信息技術研究所獲得微電子與固體電子學專業博士學位，后在德國洪堡基金會、日本學術振興會和英國皇家工程學會的資助下，分別在德國弗賴堡大學、日本東北大學、德國于利希研究中心、英國布里斯托大學和日本名古屋大學，在諾貝爾物理學獎得主PeterGrünberg、HiroshiAmano教授等指導下從事科研工作。2011年，他回國任職南京郵電大學通信與信息工程學院，開展無線光通信及集成光電子芯片研究。他是國家“111計劃”創新引智基地和全國高校黃大年式教師團隊負責人、國家優秀青年基金獲得者，榮獲全國歸僑僑眷先進個人，是江蘇省委常委聯系科技專家。

王永進教授在國家自然基金委優秀青年項目、國家973前期預研項目和江蘇省重大研發計劃的支持下，發現量子阱二極管發光探測共存現象，闡明其物理機制，研制出同質集成發光、傳輸、調制和接收器件的光通信芯片，采用光子進行芯片內的信息傳輸，實現全雙工光通信；提出亞波長理想LED模型，實現厚度225nm、發光波長411nm的世界最薄垂直結構LED，研制出深紫外、藍光無線通信系統。他以第一或通訊作者身份在Light-SciAppl.等學術期刊發表100余篇高質量論文，被NationalScience Review、SemiconductorToday等做10余次專題報道，獲授權美國發明專利2件、中國發明專利30件，榮獲2019年中國電子學會科學技術（自然科學）二等獎。

實驗室

依托南京郵電大學微納器件與信息系統學科創新引智基地和PeterGrünberg研究中心，以“寬帶無線通信與傳感網技術教育部重點實驗室”和“江蘇省無線通信重點實驗室”為主要支撐。

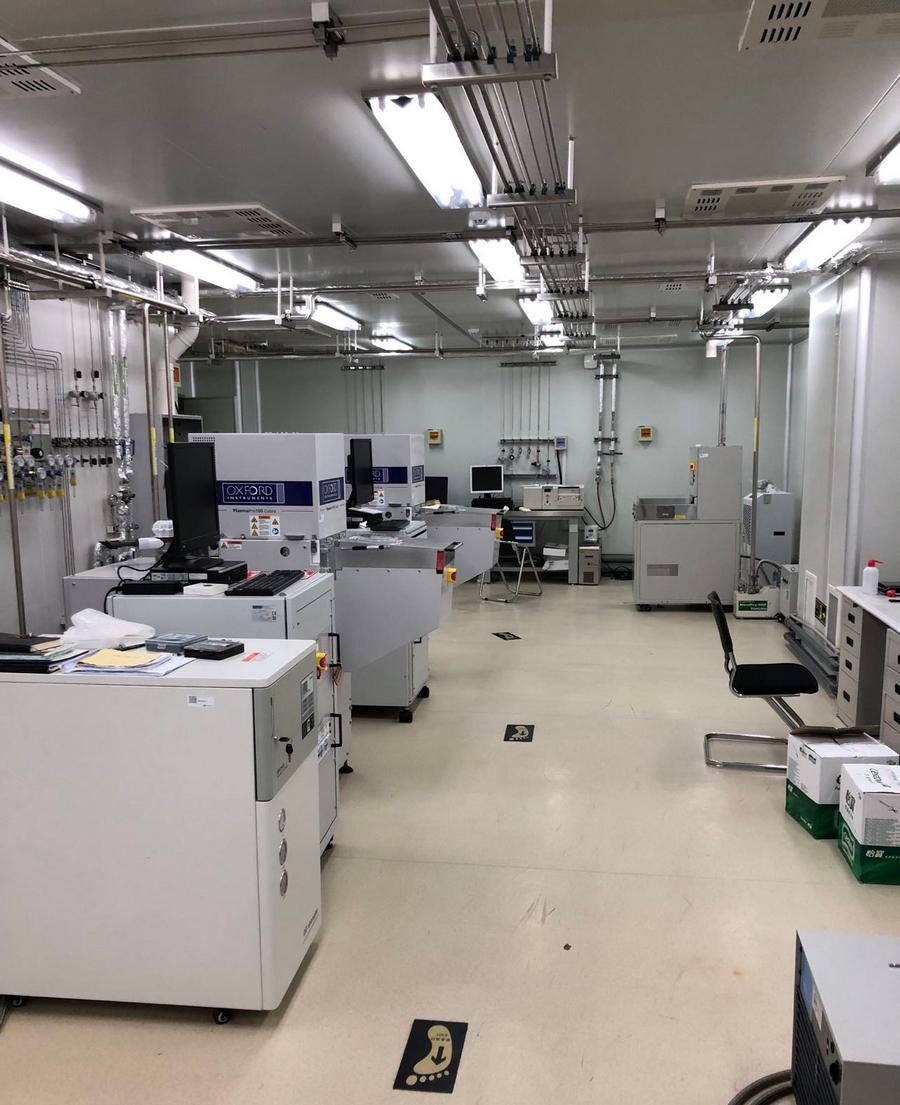

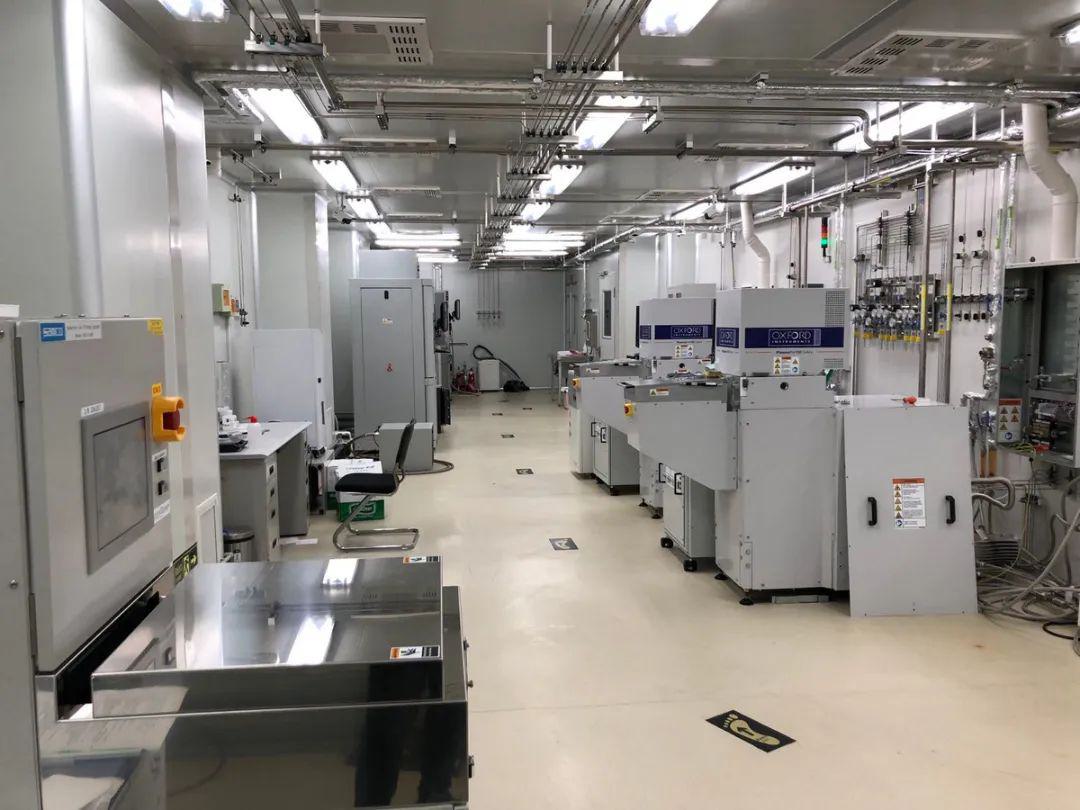

其中微納加工設備包括：MA6雙面對準光刻機、KurtJ. Lesker電子束蒸發系統、KurtJ. Lesker磁控濺射系統、Samco反應離子刻蝕機、牛津等離子氮化鎵刻蝕機、牛津等離子深硅刻蝕機、AccuThermoAW610V真空快速退火爐。

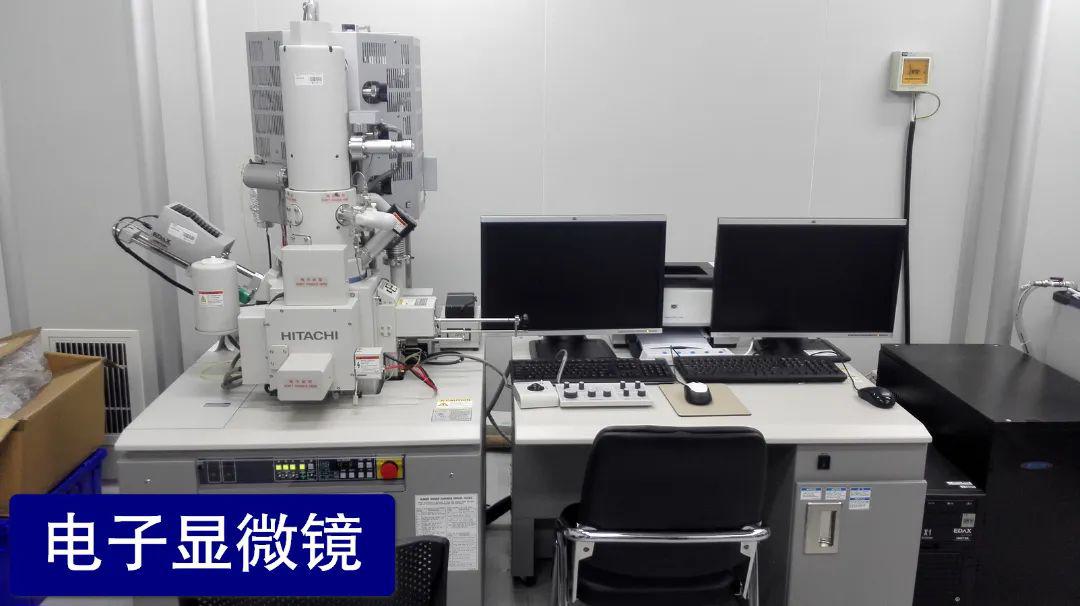

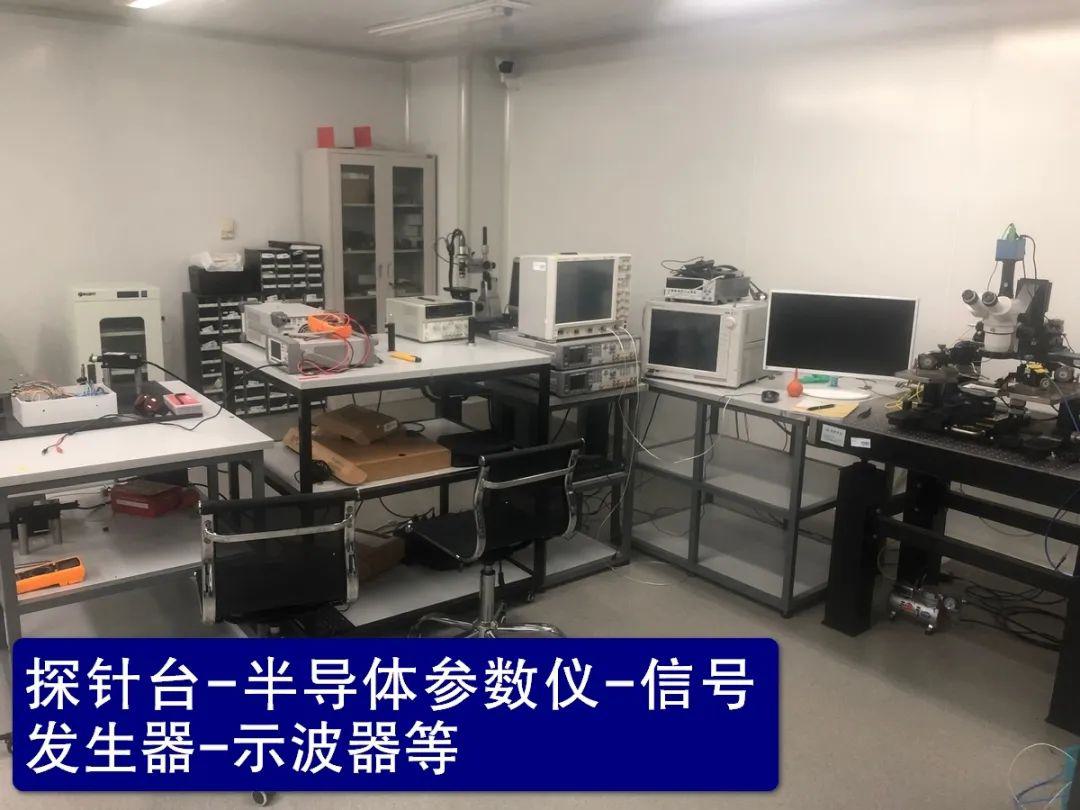

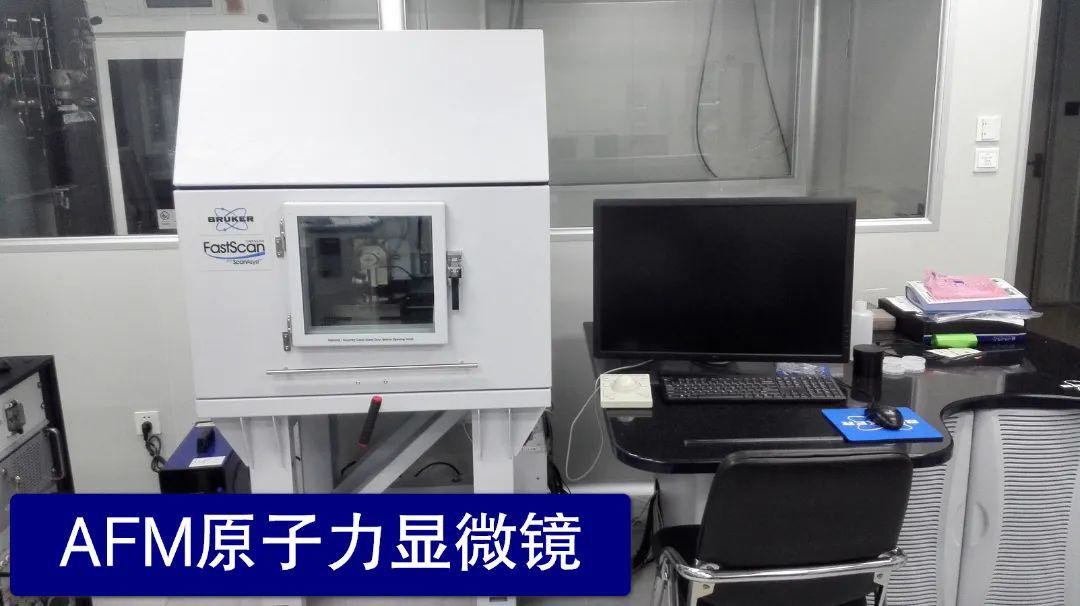

在材料表征方面，中心擁有場發射掃描電子顯微鏡、超景深三維顯微系統、JobinYvon激光共聚焦拉曼光譜儀、原子力顯微鏡、臺階儀、時間分辨共聚焦熒光顯微系統等。在器件測試方面，中心擁有高標準器件電學測試系統，其中包括：安捷倫B1500A半導體參數測試儀、大功率安捷倫E4438C信號發生器、DS09254A示波器及高/低溫電學測試探針臺、高速射頻探針、網絡頻譜分析儀、示波器、數字源表和高速APD光電探測器模塊等在內的一系列半導體和通信性能測試所需設備。

在光電器件表征方面，可測量電流電壓特性、變溫電致發光譜、信號發生器、矢量網絡分析儀等，自行搭建了平面光子測試平臺、角分辨光譜測試平臺和可見光通信平臺等多功能測試平臺，能夠滿足文章內芯片的測試需求。在仿真計算方面，中心擁有Rsoft、Comsol、Zemax以及HFSS等先進商業軟件，可以滿足本文章的器件設計要求。
