一. 簡介

這是FPGA之旅的第十一例了。在前面的例子中，已經對OLED有了一個基礎的了解，本例將介紹如何在OLED上實現支符的顯示，為后面的例程做準備。

顯示字符需要先使用字摸軟件取模，將得到的字摸數據存儲到寄存器當中，這個過程可以利用Python生成。然后設置好顯示的XY坐標，最后發送字符數據即可。對于字符占兩個page的話，也就是字符高度大于8的情況，中間還需要重新設置page。

二. 字摸軟件簡介

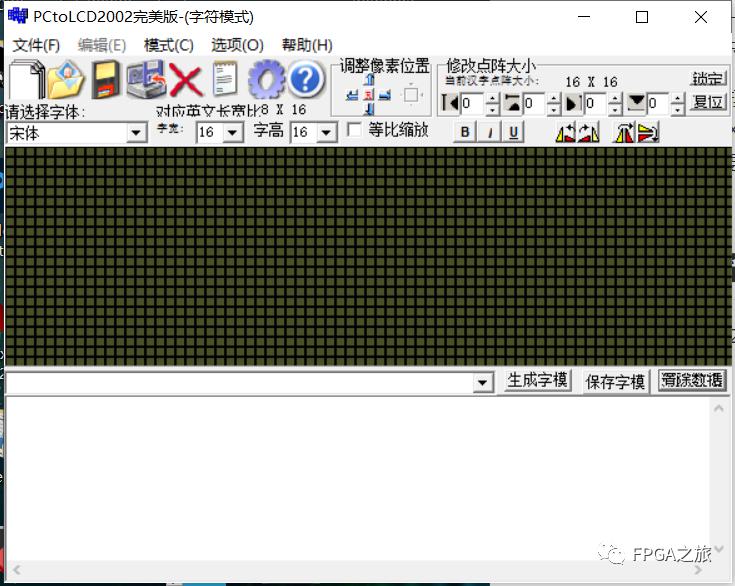

字摸軟件選用PCtoLCD2002,這個比較常用，也是比較方便，界面如下圖所示。

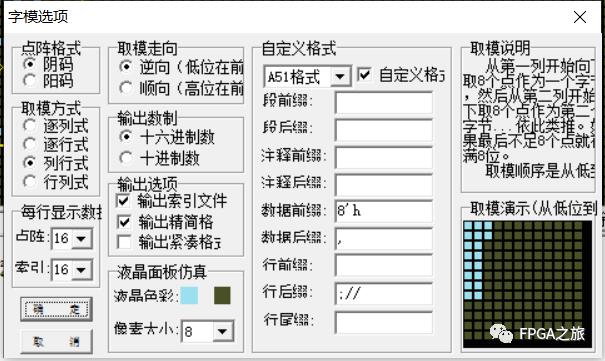

點擊選項，在彈出的界面中，對生成的字符數據進行設置，為了方便python進行解析，特意設置生成格式如

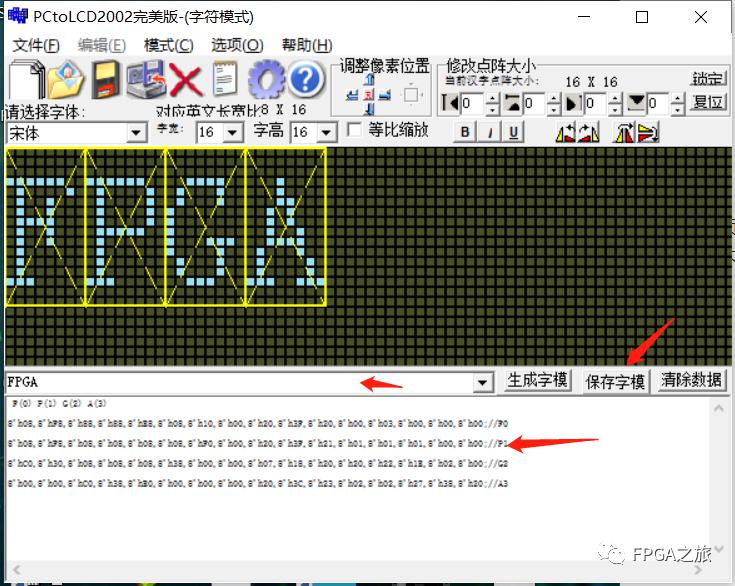

設置好后，×掉，設置好字寬和字高后，輸入需要生成的字符數據，然后點擊生成字摸就可以在文本框中看到生成的數據，然后點擊保存字摸，就可以將字摸數據保存到TXT文件中了。字摸軟件的介紹就到這里了。

三. Python程序編寫

想著，大家對python可能不太了解，程序就不貼出來，可以作為一個工具來用，對每個字符生成如下的always塊，字體大小為16*16，方便FPGA讀取。

always@(posedge clk or negedge rst)begin if(rst == 1'b0) begin data1[0] = 8'h00; data1[1] = 8'h40; data1[2] = 8'h64; data1[3] = 8'h1C; data1[4] = 8'h8A; data1[5] = 8'h6C; data1[6] = 8'h1C; data1[7] = 8'h04; data1[8] = 8'hFC; data1[9] = 8'h8A; data1[10] = 8'h5C; data1[11] = 8'h64; data1[12] = 8'h54; data1[13] = 8'h54; data1[14] = 8'h10; data1[15] = 8'h00; endend

四. 字符顯示模塊

這里演示的是8*16大小的字符（中途沒有換行操作，便于理解顯示的過程），也就是顯示一個字符，需要向OLED發送16次IIC請求。

(一) 模塊信號列表

現在這個模塊和初始化模塊一樣，信號列表都是一樣的。當字符請求來了，就把顯示的字符數據發送出去。

module OLED_ShowFont(  input      sys_clk, input      rst_n,  input      ShowFont_req, //字符顯示請求 input      write_done, //iic一組數據寫完成  output[23:0]  ShowFont_Data, //字符顯示數據  output      ShowFont_finish //字符顯示完成);

(二). 具體代碼實現

1. 顯示一個8*16大小的字符，需要先指定對應的XY坐標，也就是page數和Column地址，發送三個命令即可。

2. 隨后發送16byte的字符數據，就完成了一個字符的顯示。

always@(*)begin case(showfont_index) 'd0   showfont_data_reg <= {8'h78,8'h00,8'hB0 + 8'h03}; //'d3代表顯示的起始頁地址為4 'd1:  showfont_data_reg <= {8'h78,8'h00,8'h00 + 8'h02}; //'d2代表顯示的起始column的低四位為2 'd2:  showfont_data_reg <= {8'h78,8'h00,8'h10 + 8'h02}; //'d2代表顯示的起始column的高四位為2 //即顯示的column的起始地址為8'h22,即'd34 default:  showfont_data_reg <= {8'h78,8'h40,fontdata};//顯示的數據  endcaseendOLED_FontData OLED_FontData_HP( .sys_clk      (sys_clk), .rst_n          (rst_n), .index          (showfont_index - 'd3), .data        (fontdata));

3. 發送完3byte+16byte的數據后，即顯示結束，也就是當showfont_index == 18的時候，并且在第19個數據剛剛寫完的時候。

(三). OLED_TOP模塊改動

這部分的修改也很少，只需要添加一個狀態，在OLED初始化完成后，進入字符顯示狀態，最后進入空閑態即可，其他的添加和初始化部分一樣。

always@(*)begin case(state) OLED_INIT: if(init_finish == 1'b1) next_state <= OLED_ShowFont; else next_state <= OLED_INIT; OLED_ShowFont: if(showfont_finish == 1'b1) next_state <= OLED_IDLE; else next_state <= OLED_ShowFont; OLED_IDLE: next_state <= OLED_IDLE;  default: next_state <= OLED_INIT; endcaseend

這里就進行了一個簡單的字符顯示例程，當然在實際使用的時候，會復雜很多，例如有多個不同大小的字符進行顯示，以及動態顯示字符等等情況，但核心的寫法可以參考本例。

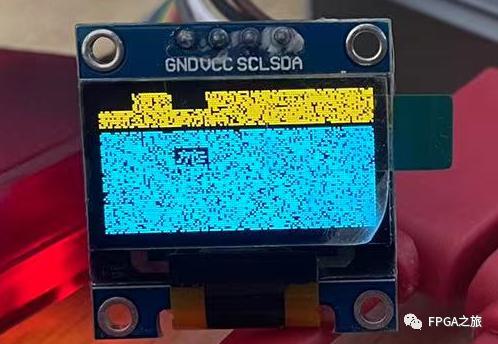

顯示效果如下
