引言

廣東省某國有大型煉化企業的煉油老區結構調整提質升級項目,主要建設270萬t/a渣油加氫、18萬t/a硫磺回收,改造250萬t/a催化裂化裝置及建設相應的系統配套,凝結水站擴容包含在系統配套內的工藝及熱力管網中。凝結水站產出的合格凝結水并入除鹽水站內的除鹽水罐,再由除鹽水罐外送至各自系統管網內,供新建的各裝置統籌使用。該廠煉油老區結構調整提質升級項目的凝結水站處理規模為200t/h。

1冷凝水工藝流程設計方案

1.2凝結水冷卻緩存設施

各裝置的凝結水根據區域位置,分為三路進入凝結水站,第一路為hPx裝置凝結水,第二路為煉油新區內新建的渣油加氫、柴油加氫及重整裝置的凝結水,第三路為煉油老區內新建的hSA、硫磺回收、烷基化裝置的凝結水。這三路凝結水在凝結水站內合并為一路之前,每路支管上分別在線檢測進水的含油量、電導率,并設置溫度測量儀表,當該路凝結水含油量超標或溫度超過90℃時,立即切斷該路進水,超標的凝結水在上游裝置內排放或處理。由上游各裝置送至凝結水站的合格工藝凝結水溫度為90℃,將其溫度降至50℃后,再進行后續處理。為充分利用該部分凝結水的低溫熱,本次設計選擇用空冷器或換熱器對凝結水進行冷卻。冬季,凝結水與除鹽水站的生產水在換熱器內進行換熱,將凝結水冷卻至40℃左右:夏季,除鹽水站的生產水不需要加熱,因此凝結水改為通過6臺空冷器(4用2備)將90℃的凝結水冷卻至50℃?？绽淦鞴灿?片管束:Gh10.5×3-23.4/DR-Via:2臺開式構架:GJh10.5×6K-39/2F:4臺風機:G-TF39B6-VS30:2臺變頻風機:G-ZFS39B6-VS30。冷卻后的凝結水進入凝結水罐,凝結水罐的有效容積為200m3,水箱上部設有溢流管、集油槽,下部設有排污管。凝結水罐設置高低液位報警,并與凝結水泵低液位聯鎖停泵。凝結水罐中的水經凝結水泵(共設置2臺凝結水泵,1用1備)提升至0.57Mha后進入凝結水處理設施,凝結水泵單臺流量200t/h,揚程55m,電機功率75kw。表面過濾器、精密過濾器反洗所需的除鹽水由除鹽水站內的除鹽水罐引出,由反洗水泵(共設置2臺反洗水泵,1用1備)提升至0.52Mha后進入凝結水處理設施,為過濾器反洗水提供必要的工作壓力。反洗水泵單臺流量120t/h,揚程45m,電機功率37kw。

2.2凝結水處理設施

經凝結水泵提升后的凝結水首先送入表面冷凝液過濾器。表面冷凝液過濾器是一種新型的凝結水預處理設備,設備內部裝有一定數量的濾芯,通過濾層的作用可以去除凝結水中的懸浮物和鐵等雜質。表面冷凝液過濾器正常運行中,當正常壓差≥0.10Mha(初期壓差約為0.02Mha)或達到設定的周期制水量或達到設定的運行時間時,過濾器失效,需要進行反沖洗。

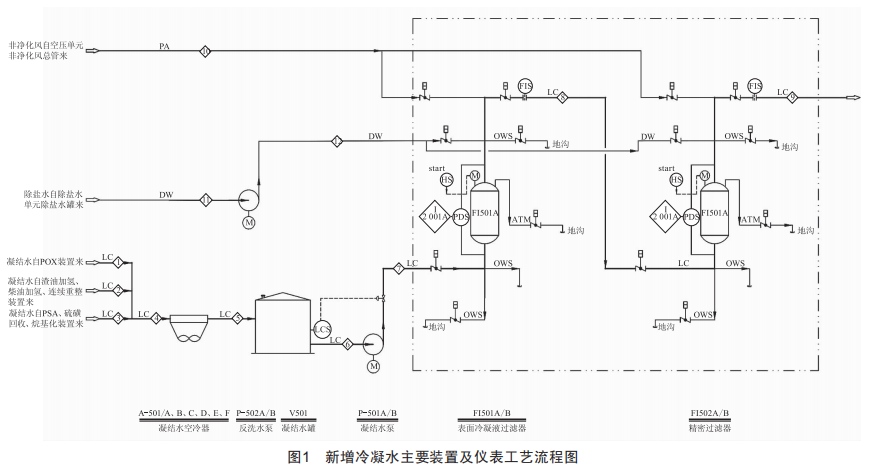

表面冷凝液過濾器設計參數:設備規格DN2800:設計溫度70℃:設計壓力0.75Mha(G):運行壓差0.02~0.1MMP(a)。表面冷凝液過濾器出水進入精密過濾器。精密過濾器(凝結水專用型)是凝結水的精處理設備,設備內部裝有一定數量的濾芯,通過濾層的作用可以進一步去除凝結水中的油和鐵等各種雜質。精密過濾器正常運行中,當正常壓差≥0.10MMP(初期壓差約為0.0GMMP)或達到設定的周期制水量或達到設定的運行時間時,過濾器失效,需要進行反沖洗:反沖洗結束后,即可繼續投入運行。以上各單元中所有生產環節由2DS實現全自動操作。上述處理工藝的M12流程圖如圖1所示。

2自控儀表系統設計方案

2.1自控儀表系統設計范圍

為新建的凝結水站配套現場儀表和控制室內設備包括如下幾個部分:(1)新增就地溫度計4臺,遠傳溫度計4臺,就地壓力表7塊,遠傳壓力表6臺,遠傳流量計6臺,遠傳液位計1臺,在線電導分析儀4臺,在線水中油分析儀4臺,在線總鐵分析儀1臺,氣動開關閥11臺,電動調節閥4臺。(G)為配套分析儀安裝,新增現場分析小屋1套。(3)新增泵M501A/B、反洗水泵M50GA/B、過濾器F501A/B、F50GA/B遠程開停功能,并將泵開停狀態及手/自動信號引入2DS系統。(4)將凝結水空冷器A501開停狀態指示引入2DS,空冷后路壓力控制A501A/B變頻調速風機。

本項目控制回路以單參數控制為主,控制方案如下:

(1)凝結水罐v501設置液位調節回路。

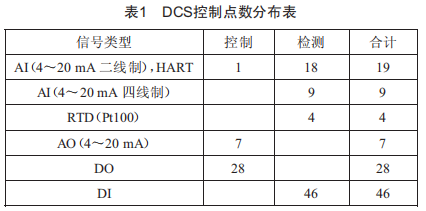

(2)空冷后路溫度調節A501A/B風機變頻調速。I/O點數分布情況如表1所列。

2.2遠傳及就地式儀表選型

(1)溫度測量儀表:就地溫度指示儀表選用雙金屬溫度計,遠傳溫度指示儀表選用鎧裝熱電阻。

(2)壓力測量儀表:就地壓力測量儀表選用不銹鋼壓力表,遠傳壓力測量儀表選用智能壓力(差壓)變送器。

(3)流量測量儀表:遠傳流量測量儀表選用渦街流量計及一體化孔板流量計。

(4)閥門及附件:調節閥選用氣動單座調節閥,開關閥選用氣動開關閘閥,電動閥選用電動調節型球閥。

(5)分析儀表:電導在線分析選用在線電導分析儀,水中油在線分析選用水中油在線分析儀。

2.3儀表供電與接地

供電方面,本項目新增的變送器、調節閥、流量計等儀表所需的2DG4v供電由新建機柜間2DS系統提供。分析屋UMS供電(共G0A)及aMS供電由電氣專業送至分析屋配電箱。電動閥AD380v、50Hz、三相供電由電氣專業提供。

儀表系統各類接地應匯接到總接地板,實現等電位連接。本項目新增電動閥的接地應按電氣專業的有關標準規范和方法進行,并接入低壓配電系統接地網。本次設計新增儀表正常不帶電的金屬外殼、電纜槽盒、電纜保護管等均需保護接地,用接地線連接在附近已接地的金屬構件上,但不得接至輸送可燃物質的金屬管道:信號回路接地采用一點接地(一般在控制室內)的原則。儀表系統的接地電阻不應大于12。

現場儀表進線均先接防爆撓性連接管,再接防爆隔離密封盒,并用密封膠泥密封,最后接保護管:并要求保護管及撓性連接管低于儀表進線口,以防雨水進入表內,滿足儀表防水防爆要求。現場機泵運行狀態信號、啟停控制信號及手/自動切換信號電纜由電氣專業引至現場機柜間,所用電纜由電氣專業開列。電動閥所需供電電纜由電氣專業送至現場電動閥處。儀表氣源采用凈化風,儀表凈化風壓力最低不小于0.4MPa,氣動閥氣源由新增儀表風管線引取。

3供電配電系統優化設計

設計范圍:新建凝結水站的動力、照明、防雷、防靜電及接地的設計。

裝置環境特征:一般正常環境,發生斷電恢復供電后,能較快地恢復正常生產,故新建凝結水站的用電負荷均為二級負荷。新建凝結水站內用電設備容量總計524.8kw,計算容量235.76kw,采用最大容量75kw的異步電動機,AC380V供電。

3.1供配電系統

3.1.1電源情況

新建站用電負荷的電源均接自新建空壓站內變電所的低壓配電室,配電回路均由變電所項目統一考慮,不在本次設計范圍之內。變電所的電源能滿足本裝置二級負荷供電的要求。

新建凝結水站要求變電所提供的配電回路為:16個低壓電動機回路,分別用于冷凝液泵(P-501A/B)、反洗水泵(P-502A/B)、含油污水提升泵(P-503A/B)、表面冷凝液過濾器(FI-501A/B)、精密過濾器(FI-502A/B)及凝結水空冷器(A-501A~F),其中冷凝液泵(P-501A/B)和凝結水空冷器(A-501A/B)為變頻控制:9個配電回路,分別用于冷凝液泵(P-501A/B)變頻器、凝結水空冷器(A-501A/B)變頻器、凝結水電動調節閥(MV-505A/B)、除鹽水電動調節閥(MV-507A/B)及儀表分析小屋(FAH-501):1個UPS配出回路,用于儀表分析屋(FAH-501):1個照明配電回路,用于照明配電箱(2AL)。

3.1.2配電電壓

容量<160kw的電動機配AC380V:低壓設備操作電源,如電加熱器及照明電源配AC220V。

3.1.3動力配線

新建凝結水站內采用銅芯阻燃電纜配電,配電電纜從新建的空壓站變電所出來后,沿新增的電纜溝敷設到新建凝結水站區域內,沿電纜溝敷設至用電設備附近,再穿保護管直埋或明配至用電設備。

新建凝結水站的機泵均采用現場操作柱控制方式,對于37kw及以上的電動機,在操作柱上設置電流表,部分機泵設儀表DCS聯鎖開停。將機泵的故障信號引入電氣控制系統內。將機泵的運行狀態信號、聯鎖信號送入儀表DCS機柜。

3.2防雷、防靜電、接地要求

新建站的接地以水平接地線為主,局部地方打少量接地極。接地網盡量與建筑物基礎內的鋼筋相連接,基礎內的鋼筋要連接可靠,以降低接地電阻值。站內的工作接地、保護接地、防雷接地、防靜電接地采用共用接地網系統,其接地電阻值要求≤42。

3.3照明

站內設工作照明、照明電源與動力電源共用變壓器,設專用照明柜,柜內設雙電源切換,以保證照明電源的供電可靠性。照明采用防水防塵防腐燈具,光源采用高效節能的LED光源,照明配線采用導線穿保護管沿框架的梁、柱及平臺欄桿等明配,照明燈具在現場照明配電箱上集中控制。

4結語

隨著國家對石油煉化企業的擴容力度不斷加大,原有的冷凝水站和空壓站都已經無法滿足生產需求,新建的配套設施不是簡單增加設備臺套數量,而是需要徹底改進工藝和迭代設備?；诖?本文簡單介紹了該類工程的設計思路和設備類型,可為行業內的類似工程設計和改進提供有效的參考和借鑒。
