引言

在蘋果產量日益增加的今天,不僅包裝量增加,而且包裝效率要求更高,這就導致繁瑣的包裝過程急需改革,因此我們提出了蘋果打包機的研發方案,希望可以簡化蘋果包裝過程,節省勞動成本,提高包裝效率。

1項目背景

我國蘋果生產現已形成四大主產區,包括渤海灣產區、西北黃土高原產區、黃河故道和秦嶺北麓產區、西南冷涼高地產區,如圖1所示。

我國的蘋果產量日益增加,而蘋果的打包裝箱依舊是采用人工方式,工作環境污染大,工作效率低,每人每天費用在60~80元,工作量在100~120箱之間,大約2500個蘋果,工作時間為每天8h。租單個模塊(包裝模塊、裝箱模塊)每次300元,工作8h,以此累計,若超過租賃時填寫時間,則加收50元/h。租整個機器,每次500元,工作8h,以此累計,若超過租賃時填寫時間,則加收100元/h。

2功能介紹

本設計可以對蘋果的大小進行檢測及分類,然后使用發泡網包裝蘋果,實現套袋過程,再將包裝好的蘋果逐一裝箱、封箱并送到出貨口。

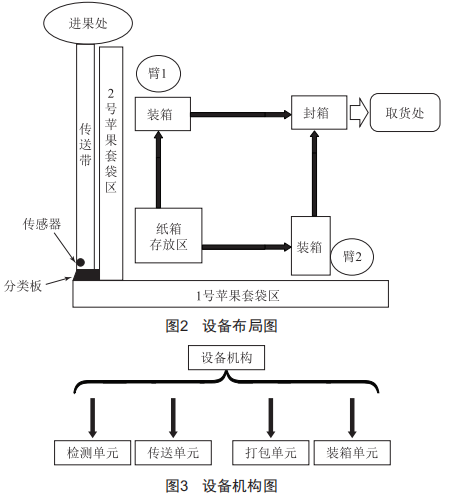

根據市場分析,現在對成熟蘋果的包裝都是利用手工進行的,所以如何花費較低的成本實現復雜的工作,為果業的包裝環節提供較大改善,是本設計的目的。本設計由多個可拆裝模塊組成,能夠針對不同的作業地形,完成不同形狀的拼裝。具體設備布局如圖2所示。

蘋果打包機的功能模塊包含4個單元,分別是檢測單元、傳送單元、打包單元及裝箱單元,如圖3所示。

(1)檢測單元:利用重量傳感器對蘋果大小進行檢測并分類:

(2)傳送單元:利用傳送帶把蘋果送到各個位置:

(3)打包單元:利用打包機構對送到位的蘋果進行發泡網的包裝:

(4)裝箱單元:利用機械臂對包裝好的蘋果進行裝箱,最后封箱送到出貨口。

3結構設計

3.1包裝機器人的檢測方式

使用傳感器對一些位置進行監控,并對監控信息進行處理,以電信號的形式發送到控制系統。利用重量傳感器進行蘋果的檢測,使用機械結構對不同重量的蘋果進行分類,使誤差控制在100g以內:利用紅外傳感器檢測到的信息確定蘋果位置。

3.2傳送系統

利用傳送帶,根據傳感器檢測到的蘋果位置對蘋果進行傳送,使蘋果到達下一個加工位置,另外對包裝結束的整箱蘋果實施傳送。

3.3工作流程

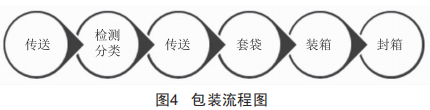

蘋果包裝流程如圖4所示。

3.4驅動系統組成

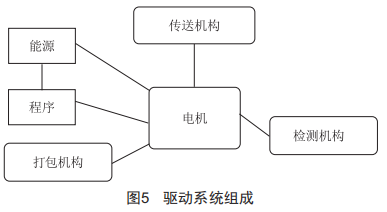

設備驅動系統組成如圖5所示。

3.5機械臂的整體結構

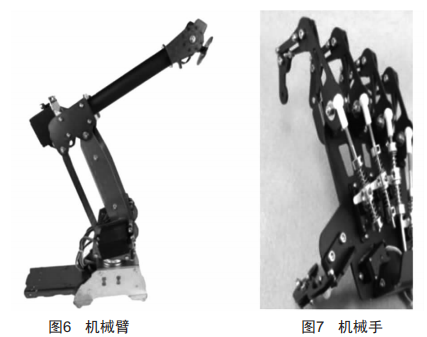

機械臂的關節采用球面形式設計與制作,包含肩關節、肘關節、腕關節。機械臂有6個自由度,分別為腕部3個、肩部2個和肘部1個,如圖6所示。

手部結構仿人手設計,具備5個手指,每個手指3個關節,利用仿生原理進行工作,如圖7所示。

4結語

將包裝機器人應用在農業上進行蘋果的包裝與裝箱,代替部分人力,打破了原始的人工包裝與裝箱工作節奏,不僅提高了工作效率,其優勢還體現在傳統的套袋方式要通過人工對蘋果的大小、重量進行分類,存在一定的出錯率,而蘋果打包機實現了這一過程的自動化、程序化,能夠節省大量的時間和勞動力,提高操作的正確率。

本設計以"快準穩"為設計理念,即"快速包裝、標準包裝、穩定耐用",以最高性價比為目標,提供蘋果包裝服務,保證日益增加的蘋果包裝工作能更快更好地完成。
