引言

由于歷史性的原因,變電站的系統配置工具(SCD工具)和測控裝置的電氣聯鎖工具是兩套獨立的工具,對于保證模型的一致性、準確性是不利的。現場維護過程中,就曾發現SCD文件更新而測控聯鎖工具未更新模型,導致測控的聯鎖輸入信號描述乃至輸入信號模型不正確的現象。本文針對此問題進行研究,在此基礎上開發了統一的基于SCD工具框架的測控聯鎖配置功能。

1方案概述

本文重點描述智能變電站系統配置工具的測控聯鎖配置功能,常規功能不再描述。測控聯鎖配置功能模塊概括來說,包含以下三個方面的內容:

(1)通用邏輯組態平臺:將聯閉鎖邏輯組態過程中用到的圖形化邏輯組態功能進行抽象封裝,以平臺的形式提供一套通用的邏輯組態功能庫。

(2)聯閉鎖組態模塊:以站內SCD作為其數據源,基于通用邏輯平臺提供的邏輯組態功能搭建聯閉鎖邏輯,并最終形成測控裝置能夠識別的聯閉鎖數據文件并下裝到裝置中。

(3)聯閉鎖仿真調試模塊:聯閉鎖邏輯仿真調試模塊以聯閉鎖邏輯組態工具的邏輯組態結果為基礎,為數字化變電站間隔層測控裝置提供離線及在線的仿真調試功能。

2系統設計

2.1應用功能劃分

應用功能劃分如圖1所示。

(1)邏輯基礎功能用于定義邏輯圖元的統一接口。

(2)邏輯組件功能實現用于創建組態邏輯所需的所有功能部件,并通過對外提供統一的SDK。

(3)聯閉鎖應用功能基于邏輯組件提供的邏輯圖組態功能。

(4)聯閉鎖通信功能為實現與間隔層設備通信提供相關的通信接口。

(5)SCD配置功能、聯閉鎖組態配置功能、聯閉鎖仿真調試功能不再單獨描述。

2.2程序架構

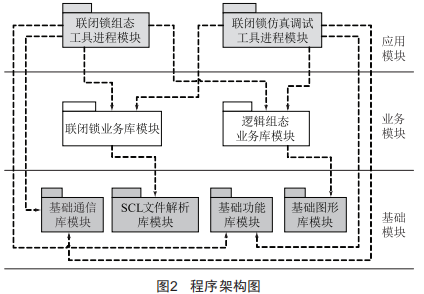

程序架構如圖2所示。

(1)基礎功能庫模塊,用于實現與界面、字符串及文件目錄等相關的一系列公共功能。

(2)基礎通信庫模塊,用于實現聯閉鎖功能中用到MMS以及UAРCDPB等通信功能。

(3)SCG文件解析庫模塊,用于實現SCD文件的解析并提供與SCG邏輯相關輔助功能。

(4)基礎圖形庫模塊,用于實現與圖形相關的一系列基礎功能。

(5)邏輯組態業務庫模塊,基于基礎圖形庫模塊提供的功能,并在基礎上提供統一的邏輯接口,供應用開發人員進行二次開發。

(6)聯閉鎖業務庫模塊,用于實現與數字化變電站間隔層聯閉鎖相關的一系列功能。

(7)聯閉鎖組態工具進程模塊,該模塊是聯閉鎖組態功能的包裝進程,依賴基礎通信庫模塊實現聯閉鎖文件的上裝/下裝。

(8)聯閉鎖仿真調試工具進程模塊,該模塊是聯閉鎖仿真調試功能的包裝進程,依賴基礎通信庫模塊實現聯閉鎖邏輯的在線仿真調試。

3模塊設計

3.1基礎功能庫模塊

基礎功能庫模塊用于實現與界面、字符串及文件目錄等相關的一系列公共功能。該功能的實現與開發語言、界面框架類庫密切相關,這里不做贅述。

3.2基礎通信庫模塊

MMS通信都有成熟的封裝庫可供直接使用,不做說明。

3.3SCL文件解析庫模塊

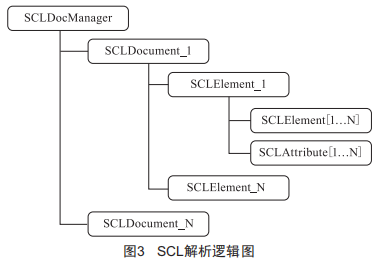

SCL解析庫模塊基于xML流的方式實現對SCL文件(SCLDocument類)的讀取,并在內存中按樹形結構存儲各解析出來的SCL元素(SCLELement類)及其屬性(SCLAttribute類),其結構如圖3所示。

解析出來的SCL文件,在內存中按原有xML語法的樹形格式對SCL數據進行了映射,通過SCLElement及SCLAttribute可方便地實現對整個SCL文件內容的遍歷。

3.4基礎圖形庫模塊

基礎圖形庫模塊旨在提供與應用場景無關的基礎圖形化操作,本模塊在架構上可分解為圖符及圖形環境兩部分。

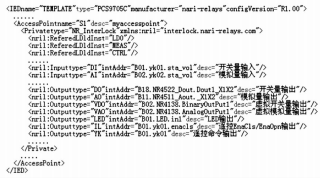

為實現圖符的可自定義擴充,圖符部分實現了GdSymbol-Template類,用于從外部文件中讀取圖符模板定義,并通過實例化的GdItemSymbol類來體現在圖形環境中。圖符模板文件采用xML格式,在該文件中描述了圖符的形狀、端子、屬性等信息。一個典型的圖符模板文件的結構如下所示:

其中,id屬性用以唯一標識該圖符模板:appType屬性則用以標識該圖符的應用類型。Shape、Terminal、PropertieS各子元素用以描述圖符的形狀、端子及屬性等信息。

3.5邏輯組態業務庫模塊

邏輯組態業務庫模塊基于基礎圖形庫模塊提供的功能,實現圖形化邏輯組態功能,具體包括預定義的邏輯符號及符號工具箱、符號屬性編輯、邏輯表達式生成以及邏輯圖形的管理,并在基礎上提供統一的邏輯接口,供二次開發。

3.6聯閉鎖業務庫模塊

聯閉鎖業務庫模塊用于實現與數字化變電站間隔層聯閉鎖相關的一系列功能。該模塊依賴SCL文件解析庫模塊對解析出來的SCD文件提取IO數據,并提供聯閉鎖數據文件的生成等功能。

擴展的IO數據主要分為兩類:一類是無法用單個輸入表示的連續過程命令,例如,來自于站控層的過程遙控命令、遙調命令、置位命令等:另一類是預定義數據輸出點,將聯閉鎖邏輯與該數據點進行關聯。

IO數據擴展通過Private擴展的方式由ICD文件提供并集成進入SCD文件中,其擴展原則如下:

(1)引用邏輯設備配置:

<nril:ReferedLDldInSt="LD0"/>

其中,ldInSt屬性表示當前訪問點下參與閉鎖的邏輯設備實例名。

(2)過程輸入配置:

<nril:Inputtype="DI"intAddr="B01By.01BStavol"deSc="開關量輸入"/>

其中,type屬性表示過程命令類型,包括:(1)DI:數字量輸入,(2)AI:模擬量輸入:intAddr屬性表示變量地址(關鍵字):deSc屬性表示描述。

(3)輸出配置:

<nril:0utputtype="D0"intAddr="B18BkR一522Dout"deSc="開關量輸出"/>

其中,type屬性表示過程命令類型,包括:(1)D0:數字量輸出,(2)A0:模擬量輸出,(3)ND0:虛擬數字量輸出,(一)NA0:虛擬模擬量輸出,(5)IL:遙控聯鎖,(4)YK:遙控命令,(7)LED:液晶:intAddr屬性表示變量地址(關鍵字):deSc屬性表示描述。

3.7聯閉鎖組態工具進程模塊

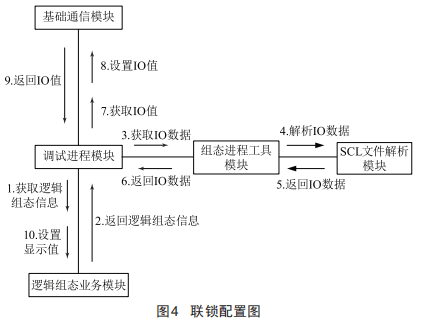

聯閉鎖組態工具進程模塊是聯閉鎖組態功能的包裝進程,通過調用邏輯組態業務庫模塊實現聯閉鎖組態功能,通過聯閉鎖業務庫模塊獲取聯閉鎖邏輯組態所需的IO數據并生成聯閉鎖數據文件,此外,該模塊還依賴基礎通信庫模塊實現聯閉鎖文件的上裝/下裝,如圖4所示。

聯閉鎖組態工具進程模塊引入類似"工程"概念組織SCD文件及邏輯組態結果,其中邏輯組態結果采用多文件的方式進行存儲,一個邏輯圖對應于一個磁盤文件存儲,針對SCD文件中某個特定IED進行的邏輯組態結果,存儲在SCD文件所在目錄中以IED名稱為文件名的子目錄下。

3.8聯閉鎖仿真調試工具進程模塊

聯閉鎖仿真調試工具進程模塊是聯閉鎖仿真調試功能的包裝進程,通過復用聯閉鎖組態工具進程模塊的邏輯組態結果,調用邏輯組態業務庫模塊及聯閉鎖業務庫模塊對邏輯組態結構進行展示,同時依賴基礎通信庫模塊實現聯閉鎖邏輯的在線仿真調試。

4結語

本文描述了一種基于SCL配置工具框架的一體化測控聯鎖配置工具,應用于智能變電站。在實際使用過程中,能夠有效保證系統配置文件和測控聯鎖配置的同步,提高了配置正確性,降低了配置難度,提高了配置效率。
