引言

變壓器是電力系統的主要設備,在電力系統中起著舉足輕重的作用[1]。變壓器在運行時產生的損耗,會使變壓器鐵芯和繞組發熱而溫度升高。變壓器溫度升高,將加速絕緣材料的老化,影響變壓器使用壽命。因此,在運行中必須加強對變壓器油溫及繞組溫度的監測,使其不超過允許值。本文所述的1000MW變壓器繞組絕緣耐熱等級為A級,最高容許工作溫度為105℃,冷卻方式為強迫油循環風冷,共7組冷卻器。本文針對該變壓器在運行中出現的繞組溫度顯示異常缺陷,根據現場實測數據進行分析,得到溫度異常的原因,并總結處理方法。

1事件經過

1.1缺陷過程

2019-03-23T07:44,#3機并網,并網前#3主變繞組溫控器1、繞組溫控器2在SIS上顯示的繞組溫度數值與油溫接近。下午15:07,#3機負荷750MW,SIS上兩個繞組溫度示值分別為53.9℃、73.9℃,差值達到20℃,觀察運行。

24日上午,SIS上兩個繞組溫度間的差值未有減小趨勢。對該變壓器進行紅外成像測溫,未發現溫度異常。上午11:32,#3機滿負荷運行,SIS上繞組溫度數值分別為67℃、92℃;下午14:32,#3機帶負荷950MW,SIS上繞組溫度2數值為93℃,繞組溫度示值仍然不對應。

1.2數據記錄

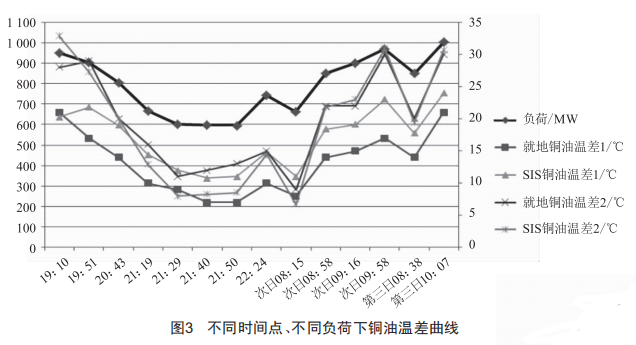

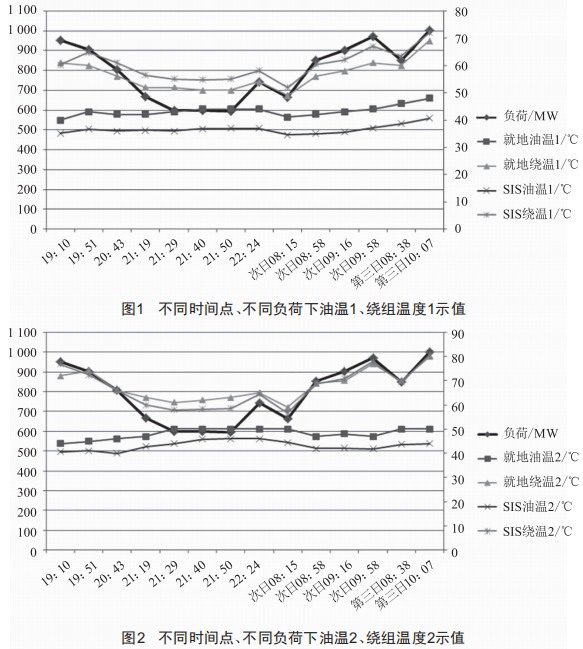

出現異常后,在24一26日期間,對該變壓器在不同時間點、不同負荷下的油溫、繞組溫度數值進行了跟蹤記錄(表1),并依此做出溫度、銅油溫差變化曲線,如圖1~3所示。

2原因分析

2.1繞組溫控器原理

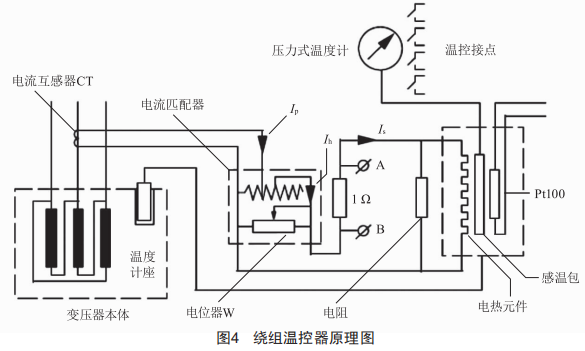

繞組溫控器主要由彈性元件傳感導管感溫部件和變送器組成[2],采用模擬測量方法來間接獲得繞組測點溫度,即繞組溫度T1為變壓器頂層油溫T2與變壓器銅油溫差A(yù)T之和,T1=T2+AT。也就是說,變壓器頂層油溫使儀表內彈性波紋管產生對應的位移量,疊加儀表內發熱元件產生的位移量,從而指示繞組溫度。發熱元件是通過匹配器及CT二次側負載情況變化而補償不同的銅油溫差,如圖4所示。

溫控器的溫包插在變送器內,變送器插在變壓器油箱頂層油內,當變壓器負荷為零時,繞組溫控器的讀數為變壓器油的溫度。當變壓器帶上負荷后,通過變壓器CT取出與負荷成正比的電流,經變送器調整后,使電熱元件產生熱量,疊加到感溫部件上。溫包內壓力式感溫元件將溫度通過毛細管傳至溫度表內,用于就地顯示繞組溫度:而溫包內熱電阻Pt100的阻值隨溫度線性變化,通過R型變送器轉化為4~20mA電流信號,用于DCS顯示繞組溫度。

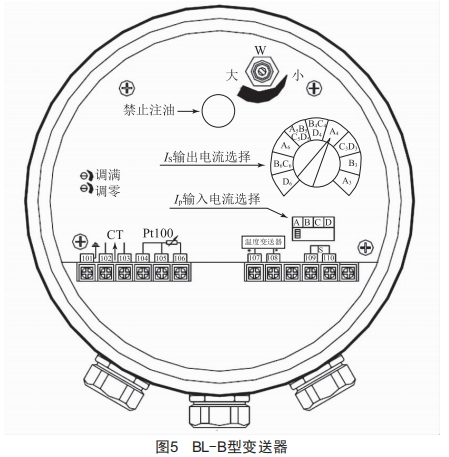

該變壓器兩個繞組溫控器的繞組溫度表為MESSK0產品,而變送器為BL-B型變送器,如圖5所示。

2.2數據分析

由以上數據和曲線可知,該變壓器油溫?cái)?shù)值波動較小,在冷卻器的作用下基本保持平衡,繞組溫控器示值變化、銅油溫差變化與負荷變動趨勢大致相同,可發現溫控器主要存在以下問題:

(1)SIS上油溫1、油溫2均偏低,且油溫2示值均高于油溫1。在記錄數據期間,該變壓器基礎冷卻器為#1、#2冷卻器,第一組輔助冷卻器為#3、#4,第二組輔助冷卻器為#5、#6,#7冷卻器作為備用冷卻器。#1~#7冷卻器從東側向西側排列,因此,東側變壓器油冷卻條件較好,油溫較低,油溫1示值較小。

SIS上油溫示值比就地油溫示值偏低,約有6℃的偏差。就地測量變送器內Pt100阻值,其對應溫度與就地油溫表示值一致,紅外成像所測得溫度也與就地油溫示值接近。26日16:13,#3機滿負荷運行,SIS上油溫值分別為44℃、47℃,而就地油溫表示值為53℃、53℃,測得Pt100阻值分別為1200、121.30,折算溫度為51℃、54℃。造成SIS油溫偏低的原因,為R型變送器輸入電壓有偏差。就地油溫與實際溫度較為接近,因此在分析銅油溫差時,使用就地油溫進行計算。

（2)繞組溫度表與油溫表的差值約等于變壓器銅油溫差,可發現銅油溫差1偏低,與廠家所提供的銅油溫差數值差別較大。

由于系統電壓較高,該變壓器于之前對分接開關擋位進行了調整,現運行于2擋,因此其高壓側CT輸出電流也有所變化。#3主變滿負載時,銅油溫差A(yù)T=34K。根據變送器溫升特性曲線圖,其對應的補償發熱電流IS=1.36A?，F(xiàn)變壓器分接開關擋位為2擋,滿負載時,高壓側CT輸出電流IP1=1223.3/)1500/5)=4.0777A,低壓側CT輸出電流IP2=24377/)25000/5)=4.8754A:兩個電流值均滿足5≥IP>3,因此IP輸入電流應選擇A擋。而IS/IP1=33.3%,IS/IP2=27.9%,根據說明書,繞組溫控器1)接高壓側CT)的IS輸出電流應選擇A3擋,繞組溫控器2(接低壓側CT)的IS輸出電流應選擇A4擋。

而在實際應用中,未對繞組溫控器1的變送器擋位進行調整,仍為A4擋,這就造成了實際補償發熱電流IS偏小,因此銅油溫差1偏低。利用停機機會,對變送器擋位、微調電位器的位置進行調整,對補償發熱電流IS進行重新整定。經過重新整定,繞組溫控器1、繞組溫控器2數值基本保持一致,缺陷得到正確處理。

3缺陷處理及期結

通過對事件現象及原因的分析,可得出SIS上變壓器兩繞組溫度示值差別較大的原因?yàn)?東西兩側冷卻器運行不對稱,導致東側油溫低于西側:以及因繞組溫控器對應的變送器擋位不準確,導致銅油溫差補償太低。在今后的工作中,為防止此類事件再次發生,需要采取以下措施:

(1)舉一反三,明確各變送器擋位設定。全面了解各臺變壓器銅油溫差數值,根據溫升特性曲線合理確定補償電流IS,再根據各變送器說明書,確定擋位。

(2)隨機組檢修,對補償電流IS進行測量和調整,使其能正確反映銅油溫差?？赏ㄟ^實驗儀器外加電流,模擬滿負荷運行時繞組CT電流,調節擋位及微調電位器,使變送器內電流匹配器輸出電流與IS相同即可。

(3)今后在進行溫控器校驗時,需同時測量溫度表示值、變送器內Pt100阻值,保證其溫度值對應,就地顯示與SIS示值保持一致。校驗繞組溫控器時,最好能夠外加額定CT電流,模擬變壓器運行時的銅油溫差,這能同時對溫度表和變送器進行校驗。

(4)合理設定冷卻器運行程序,使冷卻器盡量對稱運行。
