在最初的大電流充電下，充電設備上的電壓很可能過度“下降”，設備通過降低充電電流做出響應。較低的充電電流有效地提高了內部電池充電器可用的電壓，使其能夠正常工作。此操作可能會顯著增加充電時間，具體取決于最終充電電流水平。這只是過度的電纜電壓下降會對系統運行產生負面影響的情況的一個例子。

負載下器件的電壓精度是一個關鍵的設計參數。如果系統負載遠離電源輸出，并且不使用遠程感應，則負載上的電壓可能會大大低于預期值。這種電壓下降通常是由薄電路板蝕刻、連接器接口和布線電阻造成的。這種情況在負載電流較高時會變得更糟，進一步降低負載的工作電壓，并可能導致電路運行不穩定。

典型的 USB 電纜接口接觸電阻約為 30 毫歐。由于有四個連接(每個電纜端兩個)，這表示 0.12 歐姆。假設每條電源線使用標準的 24AWG 電線和 1 米的電纜長度，則總電線電阻為 0.166 歐姆。總預期電纜和接觸電阻為 0.286 歐姆。如果轉換器設計為提供 2.1A 的最大輸出電流，則電纜兩端的預期電壓降為 0.6V。對于 5.0V 的固定轉換器設定電壓，電纜末端的電壓將降至 4.4V。這遠低于大多數 5V 負載的下限，很容易看出大電流負載如何產生潛在問題。

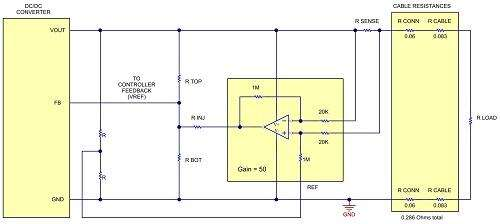

該解決方案添加了一個檢測電阻器來監控輸出電流。差分運算放大器 (diff amp) 放大檢測電阻兩端的電壓，并使用該電壓將電流注入控制器的反饋 (FB) 引腳。這種“正反饋”會隨著負載的增加而增加輸出電壓。

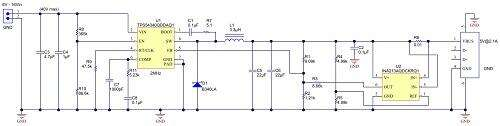

下圖顯示了電路實現。差分放大器具有 50 V/V 的固定增益，該增益足以最大程度地減少檢測電阻器的損耗，但仍能提供準確的控制電壓。所示電路使用 INA213A，但也可以使用分立運算放大器 (op amps) 實現。差分放大器的輸出電壓等于 REF 引腳上的電壓減去檢測電壓，再乘以 50 V/V 的增益。

REF 引腳上的電壓由轉換器輸出端的電阻分壓器設置，增益為一半。由于差分放大器的內部阻抗會影響 REF 引腳上的電壓，從而使結果產生偏差，因此最好使用遠小于差分放大器電阻的分壓器電阻值。假設轉換器輸出為 5.0V 且負載電流為零，則差分放大器輸出將為 2.5V。對于 2.1A 負載電流，差分放大器輸出降至 2.5V 以下，注入 FB 節點的電流更少。這種降低會導致控制器增加其輸出電壓以保持恒定的 FB 電壓。

隨著負載電流的增加，轉換器的輸出電壓按預期增加。該電壓是在反饋電阻分壓器 R1/R2 上測量的。或者，如果沒有實施下垂補償，輸出電壓會顯著下降。中間曲線顯示了在測試電纜末端測得的補償電壓，并產生了幾乎平坦、調節良好的電壓。

電源轉換器后的布線和電路阻抗可能會導致下游電壓在重載時下降，從而產生潛在的系統問題。低系統電壓會導致電源循環、閂鎖情況或系統性能下降。當系統阻抗已知時，這種低成本、簡單的電路提供了一種通過實現壓降補償來穩定系統電壓的方法。
