引言

北方某縣現有供熱工程可提供240萬m2的供暖,依據本縣的建設規劃,在2020年前該縣集中供熱面積將由原240萬m2增至320萬m2,而現有熱源廠的供熱能力,無法滿足供熱需求。另外,由于熱源廠運行的鍋爐建設時間較早,現有設備均存在技術含量低、鍋爐燃燒效率低、能耗高、經濟效益差的問題,已無法達到國家現階段鍋爐排放的環保要求。因此,擬采用基于流態重構的懸浮流化水煤漿鍋爐對現有熱源廠供熱能力進行改擴建。

1改擴建工程概況

工程新增130t/h水煤漿鍋爐2臺、換熱站首站1座,同時新建與之配套的燃料輸送系統、電氣系統、控制系統以及脫硫系統、脫硝系統、除塵設備、壓縮空氣系統、水處理系統、灰?guī)?、綜合水池及煙囪等:新建2套水煤漿制備系統,單條生產線生產能力25萬t:建設配套的汽水換熱站:對原有2×46Mh鍋爐及燃料、煙風系統進行技術改造。工程建成后將形成年產蒸汽25.9萬t、供熱320萬m2的生產能力。

2鍋爐技術概況

基于流態重構的懸浮流化水煤漿鍋爐燃燒系統的工作原理:由專用?；鲗⑺簼{均勻投到燃燒室下部的熱媒體流化床料上,其溫度在830w870℃。水煤漿在缺氧狀態下通過處于流化狀態的熱媒體的加熱,迅速完成水分蒸發、揮發分析、著火燃燒及固定碳的燃燒,在密相區的上部通過合理補充有一定富裕量的二次風,使水煤漿燃料在缺氧狀態下燃燒形成的可燃?xì)怏w及未燃燒的固定碳沿爐膛高度完全燃燒。在爐膛出口設有絕熱高效旋風分離器及返料器,熱媒體物料攜帶的熱煙氣被高效分離器分離,通過分離器下部的返料器返回爐膛,減少了媒體物料的損失,實現了水煤漿顆粒團的循環燃燒,既獲得了很高的燃燒效率,又減少了媒體物料的損失,能夠控制床溫實現低溫、低氮燃燒。

3技術方案

3.1設備選型

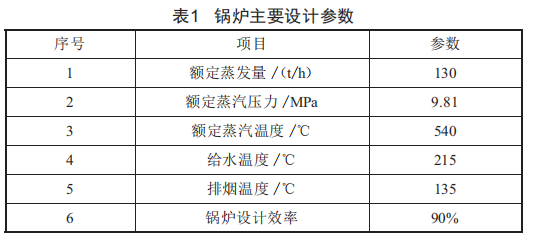

工程采用基于流態重構的懸浮流化水煤漿鍋爐,選用TLG3-130/9.81-J型。該型號鍋爐吸收"流態重構"技術精髓,是新一代節能環保型水煤漿鍋爐,是高溫高壓水煤漿鍋爐產品,在燃用設計燃料時,鍋爐過熱器出口蒸汽能夠在30%~100%負荷范圍內保持額定參數(鍋爐主要設計參數如表1所示),同時具備一定的超負荷能力。該鍋爐為單鍋筒橫置式,單爐膛、自然循環、全懸吊結構、全鋼架n型布置。鍋爐設有輕型爐頂,運轉層設置在8m標高,主要由爐膛、絕熱旋風分離器、自平衡回料閥和尾部對流煙道組成。爐膛采用膜式水冷壁,鍋爐中部是絕熱旋風分離器,尾部豎井煙道布置兩級四組對流過熱器,過熱器下方布置省煤器及一、二次風的空氣預熱器。

3.2煙風系統

每臺爐設有1臺一次風機、1臺二次風機,設2臺返料風機。采用平衡通風方式,壓力平衡點設在爐膛出口。鍋爐配風采用并聯系統,各個風機均單獨設置。

3.3熱力系統及輔機設備

主蒸汽系統采用單母管分段制,然后分兩路分別接入汽輪機發電機組和減溫減壓器,接入換熱站的供汽管道由分汽缸引出。蒸汽利用后均成為冷凝疏水,經引流至疏水箱,經疏水泵送回至除氧器循環利用。疏水泵共設有2臺,其中1臺備用,水泵可滿足0.5h內將疏水送入除氧器的要求。

主給水系統,分別布設有給水泵入口側的低壓給水管、給水泵出口側的高壓給水管,共設3臺電動給水泵,其中1臺電動泵備用,為2臺鍋爐共用,另2臺電動泵每臺鍋爐各配置1臺。每臺泵均可滿足鍋爐額定負荷運行的要求。

工程設二級熱力除氧器,以保證給水含氧量≤7μg/L。除氧器排污及溢放水管接入疏水箱。

工程設一臺4.5m3連續排污擴容器和一臺7.5m3定期排污擴容器。

3.4燃料系統

本工程燃用水煤漿,水煤漿是一種煤基流體潔凈燃料,它是以65%~69%的煤、30%~34%的水,加上少量化學添加劑,經過物理加工過程而制成的具有一定細度、能流動的穩定漿體。作為一種液體燃料,具有石油一樣的流動性和穩定性,可以像油一樣泵送、霧化、儲存和穩定著火燃燒,燃燒效率高達99%以上,且負荷調節范圍大,并具有節能、污染物排放低、儲存運輸方便等特點。

3.5熱工控制系統

本工程鍋爐及輔機共用一個集中控制室,集中控制室內有DCS機柜、操作員站、UPS電源等。操作員站為鍋爐系統的監視、控制中心,以屏幕、鍵盤及鼠標為主要監控手段,僅在操作臺上設置緊急事故停爐按鈕、少量?jī)x表盤及后備操作站,保證DCS出現全局故障時鍋爐安全停機。

3.6尾部煙氣處理

本工程鍋爐排煙要求控制NoC排放濃度<50mg/Nm3,煙塵排放濃度<5mg/Nm3,So2排放濃度<35mg/Nm3,各指標都按干基6%氧的基準條件折算。采用"基于流態重構的懸浮流化水煤漿鍋爐＋爐內噴鈣脫硫＋爐內SNC+脫硝(備用)＋半干法脫硫布袋除塵一體化裝置"的技術路線。

4經濟分析

4.1總投資及資金來源

本工程總投資約為3R2億元,資金來源包括自有資金和銀行貸款,其中自有資金約0R6.億元,占總投資的204,剩余資金約2R56億元通過銀行貸款解決。

4.2營業收入

本工程建成后將形成年產蒸汽25R9萬%、供熱320萬m2的生產能力。根據現行銷售單價一蒸汽單價約200元/%,供熱單價約5元/(m2·月),結合當?shù)毓┡跍y(cè)算,正常運營年份營業收入約1.000萬元。

4.3營業成本

根據現有集中供熱營業成本,測算本工程正常運營年份營業成本約9200萬元,主要包括外購原材料費用、外購燃料及動力費、工資及福利費、修理費、制造費用、管理費用、銷售費用等。

4.4財務指標

根據《建設項目經濟評價方法與參數》(第三版)中的財務測算方法,本工程所得稅后項目投資財務內部收益率約l0R54,所得稅后投資回收期約7R2年(含建設期)。集中供熱行業所得稅后基準內部收益率為84,經測算,本工程項目投資財務凈現值約3300萬元,財務指標大于0,表示本工程在財務上是可行的。

5結語

基于流態重構的懸浮流化水煤漿鍋爐技術已被廣泛運用,技術運用成熟且高效,本工程在技術和財務上都是可行的,對北方集中供暖地區的熱力設施建設具有一定的借鑒意義。
