引言

當前,4G模塊在電力設備上已經得到了廣泛應用,它是設備終端和主站無線通信必不可少的一部分。終端通過4G模塊撥號注冊到主站服務器,實現各項電力數據的遠程傳輸和監控,為遠程管理提供了一個很便利的通道。eSIM卡是將傳統s1M卡直接嵌入到設備芯片上,用戶無需插入物理s1M卡。通過使用eSIM卡,可以更好地集中管理電力設備。

本項目主站通過短信實現eSIM通信,對設備的地理定位、流量等附加信息進行查詢、顯示,并根據告警規則進行提示。

本系統由B/s架構組成,用戶并不需要下載客戶端,可以直接在網頁打開網站進行操作,界面操作方便友好。而維護人員可以在后臺上觀察各種數據并生成報表,大大提高了工作效率。

1設計方案

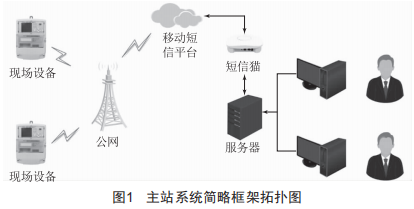

主站系統簡略框架拓?fù)鋱D如圖1所示。此系統的主要功能是把電力公司專網和公網中的數據利用短信平臺的功能進行交互,終端設備通過短信方式把數據上傳到短信平臺,服務器通過短信貓,從短信平臺下發、獲取對應的數據。系統采用B/s架構,用戶通過網頁方式訪問服務器,并對設備進行查詢和控制。

本系統主要由短信貓前置、協議控制、檔案管理、流量監控、GPs定位顯示、參數設置查詢等模塊組成,各模塊之間相互獨立。本系統使用了谷歌的AngularJs進行U1界面的實現,采用MVC框架結構,使得界面元素控制和后臺數據控制完全分離,降低了各個模塊的耦合性,簡化了程序的開發。后端采用Java編寫,數據庫采用開源的MysOL數據庫。

2模塊設計

2.1短信貓前置

由于本系統不接入公網,因此采用短信作為設備和主站平臺之間通信的方式。設備通過短信,使用移動平臺接口進行數據收發。主站系統通過短信貓,經中轉程序,同移動平臺進行通信,實現設備同主站之間的通信。

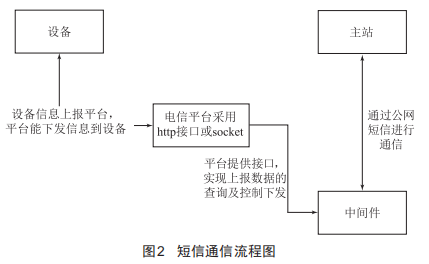

短信通信流程圖如圖2所示。

2.2協議控制

實現設備規約的協議解析和處理,同時實現短信貓執行的解析和處理,并將數據根據解析內容入庫保存。

設備端的擴展命令是在南網協議的基礎上進行擴充的,包含了流量查詢間隔、地理位置查詢間隔、經緯度上報偏差限值等新增參數的設置、查詢命令。

2.3檔案管理

管理設備的資產、eSIM序列號、電話號碼等基礎信息。由于采用eSIM卡,允許在服務商端對eSIM版定號碼進行調整。為了保證號碼的準確度,系統將根據上報的信息定時對檔案進行同步數據更新,保存和顯示最新的號碼信息。

2.4流量監控

為了實現對設備使用流量的監控,后臺任務定時通過移動平臺獲取所有卡的流量使用信息,并依據系統中的流量報警閾值進行告警。

2.5GPS定位顯示

設備端在上線或者地址位置發生偏移的情況下,會主動上報GPs定位信息。主站系統定時查詢移動平臺相關的GPs信息短信。獲取到短信內容后,將解析后的GPs定位信息保存在數據庫中,并刷新位置修改信息。前端界面可以查詢所有設備的定位信息及位置移動情況。

2.6參數設置查詢

根據項目需求,在南網協議基礎上,擴展部分位置、中心號碼等參數的查詢和設置。主站通過短信貓,將設置和查詢命令發送到移動平臺,由平臺下推到設備端,實現設備相關參數的修改和查詢。

3技術難點及解決

由于設備本身處于專網環境,無法接入公網網絡,因此無法通過TCP等網絡方式同主站系統進行通信,故設計采用短信方式進行通信。同時由于供應商對提供的esIM號碼采取了限制措施,無法直接點對點進行短信發送,只能通過運營商平臺進行短信的收發。為了解決現實問題,考慮在原有的設計基礎上,增加一個中間件的開發,通過中間件,實現主站系統同短信平臺之間的互聯互通。

中間件部署在阿里云上,擁有一個固定的IP地址,能接入運營商的白名單。中間件通過http接口,實現主站系統同運營商平臺的互聯互通。

4結語

系統通過模塊化的設計,降低了系統的耦合性,對系統的功能模塊進行獨立的設計和代碼編寫,降低了設計難度,有效提高了軟件的開發效率。通過中間件,實現了主站系統同運營商平臺的互通,對系統的整體功能實現提供了必要的支持。
