引言

執行機構是一種能提供直線或旋轉運動的驅動裝置,它利用某種驅動能源并在特定控制信號下工作。目前,球閥、蝶閥等大量使用液壓驅動的執行機構被廣泛應用。液壓驅動執行機構在使用過程中相對比較穩定,但是其油源系統及管路振動噪聲大:同時液壓驅動執行機構體積較大,安裝、使用和維修較難,存在油泄漏造成性能下降、能源利用率低等缺點。隨著科技發展,國內外多家機構相繼開展了新型執行機構設計,執行機構向小型化、集成化、智能化發展。

20世紀80年代起,國外相繼推出了符合各種現場總線標準的智能執行機構,在工業現場取得了較好的應用效果,如英國RoToRK(羅托克)生產的IO系列智能執行器、德國Hartmann&Braum公司生產的新一代智能執行機構MoE700等。德國sIEMENs公司、美國vALTEK公司和LIMIToROUE公司等也設計并生產了功能強大、結構簡單的執行機構。

我國智能執行機構的研制起步較晚。20世紀80年代我國自行設計并生產了DDZ-I、Ⅲ型電驅動智能執行機構。20世紀90年代,國內電驅動智能執行機構生產廠家逐步引進國外技術或進行產品仿制,但由于材料、工藝水平等不過關,而與進口原裝產品有一定差別。

針對上述問題,本文研制了一種智能化執行機構,該執行機構具有如下特點:(1)總線控制:(2)純電驅動:(3)具備故障自診斷、自保護功能。

1總體方案設計

智能化執行機構工作負載較大,啟閉時間較短,直接采用電機驅動方案,需要較大規格的電機,尺寸要求較難實現。采用減速器來對電機進行降速增扭的方案,配以合適的減速比,既可滿足執行機構輸出轉矩的需求,又可選擇小規格電機以減小總體尺寸。

1.1方案組成及原理

智能化執行機構主要由控制驅動器、電機、減速傳動機構、手動操作等組成,各部件之間串行布置。

上位機通過CAN總線發送指令至驅動控制器,編碼器將電機輸出位置和轉速信號傳遞至驅動控制器,驅動控制器經閉環運算精確控制電機的運轉。電機驅動減速傳動機構實現降速增扭,其輸出端與球閥或其他需驅動的機構連接,實現球閥等按指令啟閉。閥門等的位置通過集成在輸出端處的多圈編碼器實時記錄并反饋來精確控制。驅動控制器通過CAN總線將狀態信息反饋給上位機。

1.2控制驅動器設計

選用永磁同步電機作為驅動電機。上位機通過CAN總線將開關指令發送給控制驅動器,控制驅動器接收指令,采集編碼器信號和永磁同步電機狀態數據,運行閉環控制算法,控制驅動電機按控制系統指令動作。

1.2.1控制器硬件部分設計

控制驅動器主要由DsP處理器電路、PwM放大隔離電路、功率驅動電路、CAN總線接口電路、電壓/電流采樣電路、硬件保護電路、電源變換電路、編碼器轉換電路等組成。

1.2.2控制器軟件部分設計

利用磁場定向控制算法(矢量控制)實現對永磁同步電機的全數字交流伺服控制。電機控制程序主要包括以下幾部分:系統初始化子程序、電壓/電流采樣子程序、電機位置檢測子程序、電流環/速度環/位置環子程序、電機磁場定向控制子程序、CAN通信子程序、故障保護子程序。

電流環調節器、速度環調節器、位置環調節器采用PI調節器,其中位置環給定接收用戶控制指令,反饋信號是電機轉子位置,經過調節器調節輸出作為速度環的給定,電機轉速作為速度環的反饋信號,經過速度環調節器調節后作為p軸電流的給定。d軸電流給定i4*=0,d軸和p軸的電流反饋由電流傳感器采集電機三相電流經過CLARK、PARK變換得到,d、p軸電流調節器的輸出作為sVPwM模塊的給定,經過sVPwM調制后得到六路PwM開關信號,控制IPM模塊逆變橋電路。

一旦發生過流過壓故障,母線電被切斷,PwM信號被封鎖,故障信息可通過本地LED指示燈進行指示,也可在上位機上提示。

1.3控制策略

1.3.1控制流程

當系統初始化結束進入中斷等待階段時控制器電源指示燈亮:判斷系統是否有故障發生,若有則禁止使能PwM,故障LED指示燈亮:系統正常,開關指令輸入,控制驅動器控制驅動電機正反轉實現閥門的開啟或者關閉,到位后,電機停轉。通信過程中,運行指示燈閃爍:不通信時,運行指示燈常亮。

1.3.2自診斷與自保護功能實現

自診斷功能由控制器對閥門各工作狀態進行判斷,并在本地及遠程進行指示。指示內容包括是否上電、開關是否到位、閥運行狀態等,通過本地指示燈的亮滅加以指示:同時,系統電壓、電流以及閥門位置信息可在上位機界面中進行實時讀取并顯示,在軟件中根據測量的物理量判斷具體的故障模式,如過流過壓故障、傳感器故障、電機缺相、閥門卡死等。

自保護功能包括過流保護、過壓保護、位置超限保護等。過流、過壓保護通過硬件電路實現。當檢測到執行機構位置超限時,首先通過機構自身校正,恢復至設定區間:當機構無法通過自身校正時給出位置超限報警,提示手動恢復至設定區間。

2設計計算與選型

2.1驅動轉矩設計計算

轉矩計算是選擇驅動裝置的功率、結構及主要部件參數的基礎。球閥轉矩計算公式如下:

式中,Mm為球體與閥座間的摩擦轉矩:Mt為閥桿與填料間的摩擦轉矩:Mμ為閥桿與止推墊間的摩擦轉矩:Mc為閥桿與軸承間的摩擦轉矩:M0為流體流動產生的轉矩。

以20通徑球閥為例,計算得到球閥啟閉時的最大轉矩約25Nm。

2.2減速器選型

考慮到實際使用過程中的環境差異、減速器效率及其余摩擦和安全系數問題,取執行機構輸出轉矩Mmax=30Nm。

選用結構簡單、運動平穩的諧波齒輪減速器。減速比為100,額定扭矩M≈30Nm,最大扭矩Mmax≈66Nm。

2.3電機參數選型

執行機構輸出軸最大扭矩Mmax=30Nm,啟閉時間要求＋1s,球閥轉角90i,在不考慮電機加減速的情況下,輸出軸轉速至少應保證15r/min,為實現快速啟閉,輸出軸轉速按30r/min計算?？紤]電機效率,經過初步計算,在保證合理性能余量的前提下,選定伺服電機額定轉速3000r/min,額定轉矩0.32Nm,最大轉矩0.64Nm。

3樣機試驗

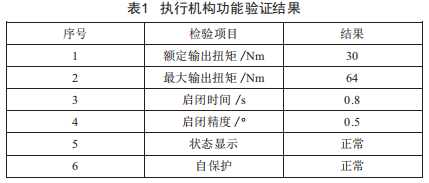

根據設計結果進行了執行機構樣機試制,并對樣機進行了功能驗證,結果如表1所示。

可見,執行機構各項功能均滿足設計要求。

4結論

(1)本文對智能化執行機構進行了初步設計,確定了執行機構總體方案,各元器件串行布置,具有結構緊湊、體積小、重量輕等優點。

(2)提出了故障自診斷與自保護解決方案,提高了執行機構智能化水平。

(3)通過計算確定主要元器件參數,完成執行機構樣機試制,并進行了試驗驗證,結果表明,執行機構各項功能均滿設計足要求。
