選擇像線性穩壓器這樣簡單的東西通常是熱動力學方面的一課。線性穩壓器使用在其線性區域內運行的晶體管或 FET,從應用的輸入電壓中減去超額的電壓，產生經過調節的輸出電壓。所謂壓降電壓，是指穩壓器將輸出電壓維持在其額定值上下 100mV 之內所需的輸入電壓與輸出電壓差額的最小值。正輸出電壓的 LDO(低壓降)穩壓器通常使用功率晶體管(也稱為傳遞設備)作為 PNP.這種晶體管允許飽和，所以穩壓器可以有一個非常低的壓降電壓，通常為 200mV 左右;與之相比，使用 NPN 復合電源晶體管的傳統線性穩壓器的壓降為 2V 左右。負輸出 LDO 使用 NPN 作為它的傳遞設備，其運行模式與正輸出 LDO 的 PNP設備類似。

設計人員通常在設計完成后才意識到他們的錯誤?；蛘吒愀獾氖?，設計在現場失敗，因為穩壓器的運行溫度超出了其額定溫度。借助新型線性穩壓器的所有新特性和規格，很容易忽略封裝中耗散的瓦數。

請記住，線性穩壓器基本上是一個傳遞元件和一個控制器。該元件是一個晶體管，它在控制回路的幫助下充當可變電阻器，在傳輸元件和負載之間形成分壓器。

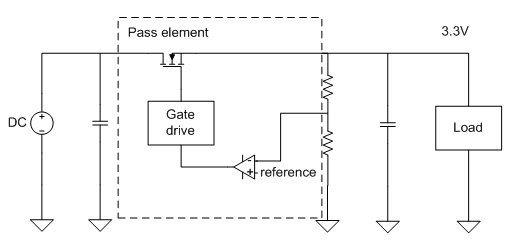

圖 1. 線性穩壓器框圖。請注意將在其與負載之間形成分壓器的傳輸元件，從而消耗功率。

人們經常忽略一個事實，即這不是一個神奇的實體。電壓在通過元件上下降并且變得更熱。例如，如果圖 1 中的電路具有 100 mA 的恒定負載，則可以對其進行簡化并為熱目的建模，如圖 2所示。輸入為 5V，輸出為 3.3V，輸出為 100ma，傳輸元件的功耗為 170mW。

如果輸入電壓為 24 伏怎么辦?現在消耗的功率為 (24-3.3) *100 mA = 2.07 瓦。這在許多微型 150 毫安穩壓器中會過熱。當然，我們都知道得更好。我們都知道 V=I*R 和 P=I*V。但是我們讓我們的頭腦欺騙我們?nèi)ニ伎迹暗挥?100 mA，或 50 mA，等等?！?然后，宇宙中無情的法則悄悄出現，以一種非常吉布斯式的方式擊中了我們的后腦勺[1]。

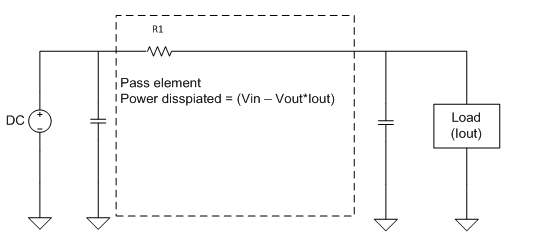

圖 2. 穩定狀態下線性穩壓器的簡化模型，顯示了功率將在何處消散。

首先，這是我用來尋找線性穩壓器的方法。這一切都與包裝有關，更重要的是，包裝中的瓦數。如果您計算功耗，您可以非?？焖俚剡x擇封裝尺寸。

1. 計算功耗。請記住，線性穩壓器只是將額外電壓降轉換為熱量的可變電阻器(方程式 1)：

Pd= (Vi-V OUT )*I OUT (等式 1)

2. 計算設計所需的最大工作溫度所需的 θjA。這是結點對環境溫度的熱阻抗規格，基于安裝在 PCB 上的封裝(攝氏度/W)。這通?；?150°C 的典型最高結溫(請注意，某些部件的最高結溫可能較低，請務必查看數據表)。所需的 θjA 應為(等式 2)：

≤ (MaxJunctionTemp – MaxOperatingTemp)/Pd (Eq. 2)

a. 過濾到封裝中允許 θjA 小于上述計算的器件會產生滿足此初始結溫要求的部件。在最高結溫下正常工作會影響可靠性。根據電路板、氣流、環境和其他附近的熱源，留出一些余量始終是一種很好的設計實踐。

b. 一旦根據熱需求縮小列表范圍，就可以更輕松地了解其他愿望列表特性，例如快速瞬態響應、電源良好、啟用、低噪聲等。

c. 始終測試您的最終結果!在實驗室中使用熱電偶的一分鐘可能比數小時的計算更有價值。

只需使用此熱量計算器計算您的熱量。

可以更深入地檢查熱分析，但第一次通過將有助于過濾掉無法工作的部分，并引導您找到更有可能工作的部分。所提供的參考資料更深入地探討了這個主題，并展示了更多可能影響熱設計的因素。
