USB Type-C 標準允許使用標準電纜實現 5V 至 20V 范圍內的可調輸出電壓和高達 3A 的負載電流。由于功率水平高達 60W，反激式仍然是拓撲的不錯選擇。然而，為初級側控制器提供偏置電源可能會帶來一些挑戰。

反激變壓器上的輔助繞組通常為隔離邊界初級側的控制器供電。該繞組產生的電壓與輸出電壓成正比。在輸出電壓范圍為 4 比 1 的情況下，偏置電壓也會以 4 比 1 的倍數變化。實際上，考慮到由于振鈴導致的偏置電容器的峰值充電，實際范圍更寬。

我們必須設置從輸出繞組到輔助繞組的匝數比，以便偏置電壓足夠高，以便在輸出僅為 5V 時有效驅動初級 MOSFET。對于提供大約 12V 的驅動，1 比 2.5(輸出與輔助)的比率可能是一個不錯的選擇。但是，這意味著當輸出電壓為 20V 時，輔助電壓將超過 50V。顯然，我們必須采取措施保護控制器免受過壓損壞。

添加一個簡單的鉗位電路(如圖 1 所示)提供了一個很好的解決方案。晶體管 (Q1) 必須具有相當高的增益，以確保在輸出為 5V 時偏置電壓不會下降。鉗位電壓由齊納值 (D10) 設置?；鶚O電阻 (R27) 必須設置得足夠低，以便在輸出為 5V 時提供必要的基極電流，但不能太低?；鶚O電阻值過低會導致不必要的損失。

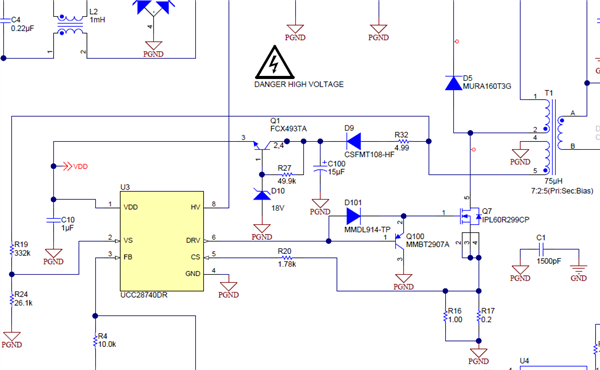

圖 1：需要一個鉗位電路來限制偏置軌上的電壓

乍一看，這種鉗位電路似乎會顯著增加待機(空載)功率損耗。但是，在拔下 USB Type-C 電纜的空載情況下，輸出電壓默認為 5V。當輸出為 5V 時，鉗位電路幾乎不會增加額外的功率損耗。即使有了這個額外的鉗位，將待機損耗保持在 50mW 以下也相當簡單。

UCC28740隔離反激式電源控制器使用光耦合器提供恒定電壓(CV)，以改善對大負載階躍的瞬態響應。恒流(CC)調節是通過一次側調節(PSR)技術實現的。該設備處理來自光耦合反饋和輔助反激繞組的信息，以實現對輸出電壓和電流的精確高性能控制。

內部700-V啟動開關、動態控制的工作狀態和定制的調制配置文件支持超低待機功率，而不犧牲啟動時間或輸出瞬態響應。

UCC28740中的控制算法允許運行效率達到或超過適用標準。驅動輸出與MOSFET電源開關連接。具有谷值開關的不連續傳導模式(DCM)降低了開關損耗。開關頻率和一次電流峰值振幅(FM和AM)的調制在整個負載和線路范圍內保持了較高的轉換效率。

控制器的最大開關頻率為100 kHz，并始終保持對變壓器峰值一次電流的控制。保護功能可控制主要和次要部件的應力。170 Hz的最小開關頻率有助于實現小于10 mW的空載功率。

● 特征：

■ 空載功率小于10 mW

■ CV采用光耦合反饋，CC采用一次側調節(PSR)

■ 在線路和負載上實現±1%的電壓調節和±5%的電流調節

■ 700伏啟動開關

■ 100 kHz最大開關頻率可實現高功率密度充電器設計

■ 諧振環谷開關操作，整體效率最高

■ 頻率抖動以緩解EMI合規性

■ MOSFET的箝位柵驅動輸出

■ 過壓、低壓線路和過電流保護功能

■ SOIC-7封裝

■ 使用UCC28740和WEBENCH®Power Designer創建自定義設計
