引言

運動仿真是通過模型在計算機上的運行,來執行對該模型的模擬、檢驗和修正,并使該模型不斷趨于完善的過程。通過運動仿真,可以研究或再現實際系統的特征。

1設計需求

某起倒傳動機構采用減速電機帶動四連桿機構(電機帶動曲柄做圓周運動,曲柄通過連桿帶動搖桿做往復擺動,搖桿與輸出桿剛性連接)實現輸出桿起倒的功能。該機構中減速箱齒輪嚙合間隙、軸承座配合間隙、關節軸承的配合間隙,引起輸出端在起立位置及起立瞬間具有較大的晃動,嚴重影響了產品品質。為此,解決如何改善起倒機構起立狀態抗風能力和減小輸出端晃動角度的問題顯得極為迫切。

2力學原理分析

對改進前起倒機構晃動間隙進行分析,發現晃動間隙是由減速箱齒輪嚙合間隙、軸承座配合間隙、關節軸承的配合間隙等綜合影響所致。其中,減速箱齒輪嚙合間隙影響最大,齒輪的嚙合間隙導致電機輸出軸在外力作用下發生轉動。

如圖1所示,在起立位置受到風載作用,輸出桿所受扭矩依次傳遞給搖桿、連桿、曲柄、電機輸出軸,每個連接處均有轉動的趨勢,這些轉動趨勢使得各連接機構發生相對位移,疊加的位移導致起立狀態晃動角度大。

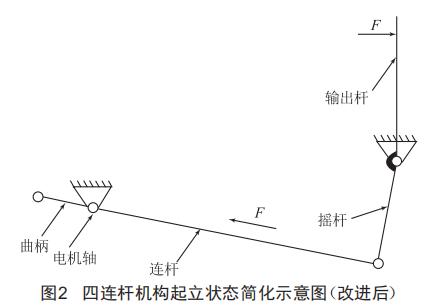

圖2為改進后的四連桿機構起立狀態簡化示意圖。此時,曲柄與連桿共線,機構的傳動角為零,搖桿和連桿垂直。風載通過輸出桿將扭矩傳遞給搖桿,搖桿通過連桿作用于從動件曲柄上的力恰好通過其回轉中心,出現了不能使曲柄轉動的"頂死"現象。由于處于"死點"位置,電機軸沒有產生轉動的傾向,使得曲柄等未產生相對位移,從而消除了外力作用下的晃動間隙。

3運動分析

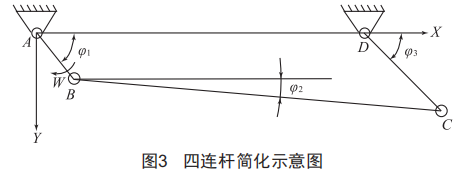

將改進后的四連桿機構進行簡化,如圖3所示:AB為曲柄,BC為連桿,CD為搖桿,AD為機架。

假設AB長度為l1,BC長度為l2,CD長度為l3,AD長度為l4。

將較鏈四連桿ABCD看作一密封矢量多邊形,則矢量方程為:

規定角φ應以X軸的正向順時針方向度量,以復數形式表示為:

將式(2)對時間求導得:

二iφ2為了消去o2,將式(3)兩邊分別乘以e得:

按歐拉公式展開后,取實部得:

同理可得:

將式(3)對時間求導得:

為了消去a2,將式(7)兩邊分別乘以e得:

按歐拉公式展開后,取實部得:

由o3和a3的解析方程式可以計算出特定位置瞬時的角速度和角加速度。

以改進后的四連桿機構起立和倒伏位置為例,其中11=28mm,12=173.2mm,13=51.8mm,其他參數如下:

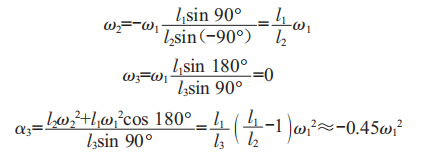

由起立狀態其幾何關系得:o1=180О+o2、o2=19.7О、o3=90О+o2。代入計算得:

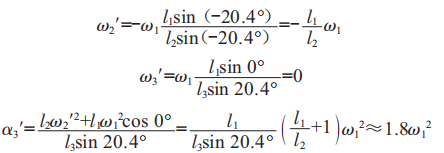

由倒伏狀態其幾何關系得:o1′=o2′=6.8О、o3′=27.2О。代入計算得:

由此,可以得到以下結論:在某一特定位置,搖桿的角速度和角加速度是定值。按照"死點"設計的四連桿機構,使得起倒機構在起立和倒伏位置,搖桿的角速度均為0。同時,在起立位置,搖桿的角加速度小于倒伏位置搖桿的角加速度。

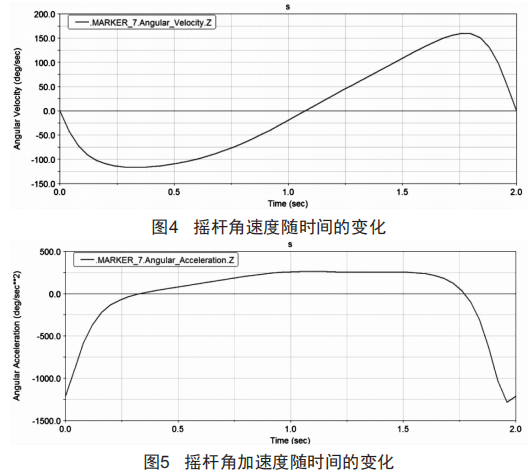

下面借助ADAMS軟件分析曲柄轉動一周時,搖桿角速度和角加速度的變化趨勢。為方便運算,假設曲柄順時針旋轉,且轉速為30s/min,初始位置為倒伏狀態。搖桿角速度和角加速度隨時間的變化分別如圖4、圖5所示。

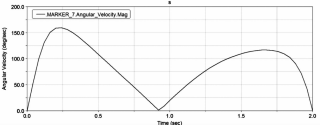

圖中角速度/角加速度的正負號代表矢量方向,本文不作討論。為了方便闡述、對比運動過程,對搖桿的角速度/角加速度取平方根,結果如圖6、圖7所示。

經觀察可以得到如下結論:

(1)起立過程所需時間(約1.07s)r倒伏過程所需時間(約0.93s)。

本文中的四桿機構,起立過程曲柄轉動193О,倒伏過程曲柄轉動167О,可以反推起立、倒伏時間,并可支撐本文運動仿真的準確性。

(2)起立過程中角速度的最大值[約15(О)/s]>倒伏過程中角速度的最大值[約60(О)/s]。

(3)起立位置瞬時角加速度[約60(О)/s2]<倒伏位置瞬時角加速度[約200(О)/s2]。

角加速度直接影響起立位置/倒伏位置瞬時狀態輸出桿的晃動大小,且角加速度越大,晃動越為明顯,因此起立狀態穩定性優于倒伏狀態,這一結論與原理型樣機的現象一致。

其他條件保持不變,曲柄逆時針轉動,搖桿的運動趨勢如圖8、圖9所示。

圖8搖桿角速度隨時間的變化(逆時針)

圖9搖桿角加速度隨時間的變化(逆時針)

其過程和曲柄順時針轉動相反,圖像完全對稱,符合解析法的預期,即特定位置的角速度/角加速度相同。

為了消除起立位置瞬間輸出桿的運動慣性,搖桿需反向施加一個作用力給輸出桿,這個力越大則輸出桿晃動越大,而這個作用力的大小由輸出桿的慣性力決定。理論上,輸出桿隨搖桿一起運動,具有相同的角速度和角加速度。實際情況,搖桿帶動輸出桿運動,輸出桿自身具有一定的慣性,其角速度和角加速度與搖桿并非一致,造成輸出桿的慣性(速度)越大引起的搖桿晃動越嚴重。

對表1所示結果進行分析總結:

(1)曲柄順時針旋轉時起立所需時間(約1.07s)>逆時針起立所需時間(約0.93s):

(2)曲柄順時針旋轉時起立過程中最大角速度[115(9)/s]<逆時針旋轉時起立過程中最大角速度[160(9)/s]。

因此,順時針起立時輸出桿慣性力相對較小,起立位置瞬間輸出桿晃動隨之減小。

4結語

通過改進四連桿機構,利用其"死點"位置,使輸出桿在受到外力作用下晃動角度控制在±19,有效解決了輸出桿在起立位置受載條件下的晃動問題。利用四連桿的"急回"特性,延長起立時間,減小起立位置瞬間輸出桿的慣性力,可有效減緩起立瞬時沖量,提升起立瞬間的穩定性。

經驗證,改進后的起倒機構在風載條件下和起立瞬時工作狀態均運行良好,顯著提升了起倒機構的工作品質。
