引言

大力發展風電和光伏發電等新能源已成為國內外共識。新能源大量接入電網后,帶來了系統的轉動慣量大幅降低、風電機組缺乏連續低電壓穿越能力、低頻減載失效等諸多問題。對于頻率、電壓突變耐受能力弱且普遍不參與調頻調壓的新能源來說,容易引發聯鎖脫網,對系統穩定造成更大的沖擊。

1市場前景

近年來,風電機組聯鎖脫網事故頻繁發生。針對歷次大規模風機脫網故障的分析均表明,風電場動態無功調節能力不足引起的風電系統電壓波動或失穩是造成風機大規模聯鎖脫網的重要原因。在風電場配置動態無功補償裝置是提高風電匯集地區無功電壓控制能力的重要技術手段。目前風電場在規劃設計階段均按照《風電場接入電力系統技術規定》(GB/T19963一2011)等標準要求配置了一定容量的無功補償裝置。

2三種動態無功補償裝置的工程應用情況

動態無功補償裝置主要包括發電機、調相機、靜止無功補償器(SVC)和靜止同步補償器(STATCOM)等,由于電網對動態無功補償設備的占地面積、響應速度以及智能化的要求不斷提高,目前,電網中主要考慮安裝的是調相機、SVC及STATCOM設備。

2.1調相機

調相機與發電機結構相同,在需要時向系統快速提供或吸收無功功率。在我國電網發展過程中,系統功角和電壓穩定問題突出,通過在受端電網配置調相機來提高系統穩定性。20世紀80年代以來,500kV電網發展加快,受端電網裝機容量快速增加,調相機逐漸退出了電網。

2.2靜止無功補償器(SVC)

靜止無功補償器(SVC)作為一種靜止的并聯無功發生或者吸收裝置,是在機械投切式電容器和電抗器的基礎上,采用大容量晶閘管代替機械開關而發展起來的。

目前總共有大約30套SVC裝置在國內電網得到應用,其中直掛電壓等級最高達到66kV,容量為360Mvar。國內SVC技術已經得到廣泛應用。

2.3靜止同步補償器(STATCOM)

自20世紀80年代L.Gyugyi提出STATCOM概念以來,其受到了各國普遍重視。日本、美國、德國和法國等國的大公司和研究機構,先后研制了各種容量等級的STATCOM裝置,并已在電力系統中實際運行。目前我國在河南、上海電網均有STATCOM運行。

3三種動態無功補償設備的性能特點及經濟性對比

3.1三種設備的主要技術及性能指標

3.1.1調相機

通過升壓變或變電站第三繞組接入電網,占地面積小,100Mvar的調相機占地約205m2。調相機具有勵磁調節系統,可以在系統出現低電壓時進行強勵控制,因此其動態無功補償能力最強。調相機還能向系統提供短路電流,可加強弱受端系統電壓支撐能力,但也可能加劇負荷中心短路電流問題。因為是旋轉設備,相較于SVC和STATCOM,有運行復雜、需維護運行人員的缺點。但目前國內的電機設備制造廠商正在研制新型的調相機,將提高調相機的次暫態瞬時無功輸出能力、暫態無功響應速度及過載能力,同時還具備少維護和無人值守的特點。

3.1.2SVC

可以快速調節無功,解決電網擾動下電壓波動、振蕩問題,主要用于大型工礦企業接入電網、大規模風電集中接入變電站、存在較弱阻尼動態穩定問題的輸電網中。SVC一般安裝于變壓器第三繞組側,占地規模隨容量大小變化,一套100Mvar的SVC占地約1000m2,SVC可實現無功的快速連續調節(ms級),但其無功出力與電壓平方成正比,在電壓水平較低區域,其作用無法充分發揮。

3.1.3STATCOM

與SVC類似,可以快速調節無功出力,主要用于需要無功/電壓快速調節的區域。STATCOM一般安裝于變壓器第三繞組側,占地規模較小,一套100Mvar的STATCOM占地約600m2,可實現無功的快速連續調節(ms級)。STATCOM具有恒電流源特性,其無功出力與電壓呈線性關系,與同容量SVC相比,在低電壓情況下,應該具有更強的電壓支撐能力。因此可應用于電壓水平較低區域,如未來多饋入直流受端電網中。

3.2三種動態無功補償設備暫態電壓支撐特性比較

當系統電壓比較穩定時,三種動態無功補償裝置均可以給系統提供穩定的無功支撐:但當電壓跌落幅度較大時,同容量STATCOM的支撐能力強于SVC,而同容量調相機的無功輸出和電壓支撐能力又遠遠強于前兩者。因此,調相機在用于風電匯集地區無功電壓控制上有著不可替代的先天優勢。

3.3三種設備的經濟性能比較

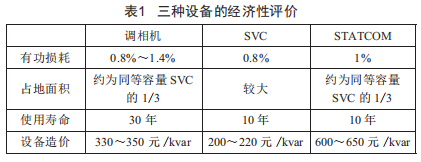

三種設備的經濟性評價指標如表1所示,從表1可知調相機的綜合經濟性較高。

4新一代中小容量調相機設備的技術優勢

目前國內的電機設備制造廠商正在研制新型的調相機。

4.1集成化、模塊化設計、免維護設計

調相機產品可利用中小空冷汽輪發電機的系列化設計經驗,針對不同容量等級的調相機進行系列化設計。這將大幅縮短設計、制造周期,快速滿足用戶對不同容量調相機的要求。

為了縮短調相機站的安裝調試周期,小容量調相機將在制造廠完成調相機主機的裝配,采用整機交貨的方式交給用戶。

調相機系統在風場采用模塊化組裝方式,各功能單元自成獨立的系統,可在風場室外露天布置。

4.2瞬時無功支撐能力強

新一代中小容量新型調相機的過負荷能力強,其能以3.5倍電壓進行強勵,在電網故障時,1s內可以發出額定容量2倍以上的無功。

4.3進相運行能力強

考慮到特高壓直流輸電送端系統換相失敗引起的暫態電壓升高問題,調相機還需要強化其進相運行能力。當系統出現工頻過電壓時,調相機可迅速吸收大量無功來維持電壓的穩定。一般調相機進相快能力約為其額定發出無功容量的50%,新一代中小容量調相機利用減小同步電抗、提高短路比、減少端部發熱、優化定子端部風路等措施,將進相運行能力提高到了其額定無功容量的100%。

4.4智能化設計

4.4.1調相機站自動巡檢

在調相機站內設置智能巡檢系統,符合智能化發展的趨勢,為站內"無人值守、少人值班"的實現提供保證。

4.4.2故障處理功能

當"無人值班、少人值守"運行模式的調相機站發生故障時,智能巡檢系統配合保護及控制系統完成對故障圖像的自動記錄。

5結語

新一代用于風電場無功補償?shù)闹行∪萘空{(diào)相機在技術性能指標上優于其他無功補償設備,特別是當系統電壓跌落時同容量調相機的無功輸出和電壓支撐能力遠遠強于其他無功補償設備,在用于風電匯集地區無功電壓控制上有著不可替代的先天優勢。

新一代調相機通過模塊化、集成化設計極大地提高了安裝、運行維護的方便性,同時也降低了單位造價,綜合經濟性較高,未來將在風電匯集的電網中發揮其重要作用。
