引言

在化學研究或生產加工過程中,由于管理疏忽、設備失常等因素,存在著發生室內化學氣體泄漏的情況。研究加工場所之大,工位設置之復雜都將造成檢查與清理工作的困難性。特別是對于發生多種化學氣體泄漏的情況,既要盡快找出泄漏點,還要對室內泄漏氣體進行分類,對各種重要氣體進行定量。而泄漏易燃、有毒的化學氣體更是對檢查的工作人員形成了人身安全的挑戰。為避免室內化學氣體泄漏后持續擴散到戶外造成環境污染以及幫助工作人員及時找出泄漏點,本文將設計一種檢測機器人。

1系統設計

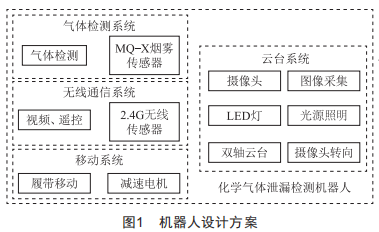

應用于室內化學氣體泄漏檢測的機器人主要包括四大部分:移動系統、氣體檢測系統、無線通信系統和云臺系統,如圖1所示。四大系統以stm32f4控制器為機載數據處理中心,移動系統中利用減速電機帶動履帶底盤,履帶式移動機構既具有移動平穩的特征,還具有良好的越障能力[2],對于一些小臺階、地面電纜均能平穩通過。氣體檢測系統中利用Mo-x煙霧傳感器檢測例如H2、CH4、C3H8等可燃性氣體[3],并通過算法對其濃度進行大致性的定量,以便確定氣體主要泄漏的范圍:氣體檢測系統中Mo-x煙霧傳感器是基于sn02為檢測單元的傳感器,但其具有的特性是非線性的,因此需要借助最小二乘法[4]來建立被檢測氣體的濃度與傳感器響應電壓之間的函數關系。無線通信系統中利用2.4G無線傳感器作為通信模塊,包括機器人遙控以及圖像傳輸。云臺系統中通過LED燈照明,利用攝像頭采集現場圖像,還結合無線通信系統遙控雙軸云臺控制攝像頭的轉向,以進一步具體確定氣體泄漏的位置。

2硬件設計

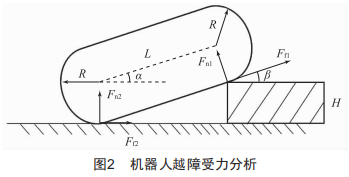

由于化工場所室內的設備、實驗臺眾多,環境復雜,機器人的移動速度不能過快,以免意外撞擊障礙物產生火花點燃可燃性氣體。選取履帶式平臺作為機器人的移動平臺,其中一個原因是履帶能增加機器人與地面的接觸面積,加上降低機器人重心的處理方式,機器人便基本具有較好的穩定性。電機作為機器人履帶平臺的驅動件,其性能也影響著機器人的平穩性,特別是從靜止開始加速以及從運動到停止的加減速環節,扭矩是重要因素之一。下文將通過履帶平臺的越障分析來探討扭矩的設計,如圖2所示,機器人翻越障礙物的某一時刻靜止在該位置,受力平衡。

機器人靜止時不產生電機扭矩,因此其平衡方程為:

式中,G為機器人重量。

式中,μ為摩擦系數。

由圖2的平面幾何關系可得:

將式(2)(3)(4)代入方程組并轉化可得電機的轉矩為:

選取良好的大扭矩電機之后,電機的安裝位置也十分重要,為保障機器人在越障過程中重心相對平穩,如圖3所示,電機斜對角設置,而非兩個電機同時設置在前方或后方。

氣體檢測裝置:本文的氣體檢測系統使用兩個Mo-x煙霧傳感器,分別設置于履帶移動平臺的正前方與正后方,采用至少兩個傳感器以更好地保障檢測的準確性,避免單個傳感器測量的偶然性。

無線通信裝置:本文使用2.4G無線傳感器進行通信,其穿透力強、傳輸距離遠、速率較快,適合本文的應用。其設置在履帶移動平臺的上表面,天線裸露在空氣中,以獲得更好的通信效果(該裸露不會產生明火)。

云臺裝置:本文使用市場現有的攝像頭＋雙軸舵機云臺裝置,該裝置設置在履帶平臺的中間位置,主要用來監控,配合M0-x煙霧傳感器使用,先由該傳感器檢測出氣體濃度大的位置,便可以估測該位置附近有泄漏點,進一步結合云臺裝置進行更直觀的查找。

3結語

化學氣體的泄漏對環境以及人身安全具有難以估量的威脅性,科學技術的進步可以逐漸實現利用機器人代替多類工作。本文主要探討了應用于室內化學氣體泄漏檢測的機器人,從系統與硬件兩大方面進行了詳細設計,期望能為環保化學行業提供一定的技術參考。
