1磁粉檢測及水電廠壓力管道概述

磁粉檢測技術廣泛用于焊接過后的質量檢測,相比其他無損檢測,磁粉檢測對于工件表面的缺陷檢測能力較強,靈敏度較高,對缺陷位置及缺陷形狀可以做到直觀顯示,檢測范圍幾乎不受工件結構及大小限制。

水電壓力管道是水電廠運行的關鍵系統,漫灣水電廠管路由取水干管、支管及管路附件等組成。管網有兩種形式,分別是樹枝狀管網及環狀管網,而水電站普遍采用樹枝狀管網。管網的主要功能為發電機冷卻、推力軸承及導軸承油冷卻、水冷式變壓器油冷卻、水冷式空壓機冷卻等。當壓力管道完成焊接并安裝后,部分管道靠緊墻壁,操作空間狹小:部分管道過高,磁輒、線圈無法卡住被測工件,操作難度大:管路不可拆卸檢測,故不能使用固定式磁粉檢測儀。

2管道和設備

2.1壓力管道焊接工藝

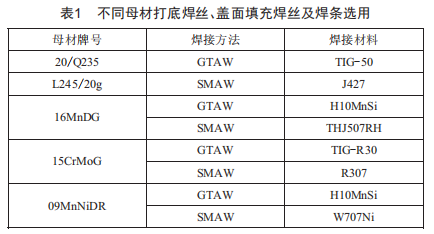

壓力管道結構如圖1所示,管道形狀有三通、彎頭和直縫管。管道材質為普通碳鋼(o235、20#等),Cr-Mo型低合金鋼及Mn型、Mn-Ni型低溫鋼。管道規格:DN500~600、DN200等,厚度6=5~10mm。母材牌號、焊條牌號、焊接牌號及焊接方法如表1所示。涉及焊接結構為管與管對接,法蘭與管道對接。采用氬一電聯焊的焊接工藝:氬弧焊(GTAW)焊絲打底焊,手工電弧焊(sMAW)焊條填充焊。

2.2實驗設備

(1)磁粉檢測設備:磁輒磁粉探傷儀DA-400s。

(2)磁懸液:黑磁粉磁懸液12g/L。

3可檢測的缺陷

磁粉檢測可檢測的焊接缺陷有未融合、未焊透、咬邊、燒穿、焊瘤、疲勞裂紋等,檢測深度50μm左右時檢測結果能保持較高的靈敏度。

焊接操作造成的缺陷有未融合、未焊透、咬邊、燒穿、焊瘤(目測)、裂紋。焊后裂紋:熱影響區域是開裂敏感區,焊接過程過后內部殘余應力無法釋放,在該區域會形成微裂紋:疲勞裂紋:經過一段時間的運行,內部壓力一直作用于管道內壁,應力超出疲勞強度或達到疲勞極限時,產生微裂紋,又經過一段時間運行,微裂紋形核長大形成疲勞裂紋,導致管道失效。

4不同磁化方法對比及磁化工藝改進

4.1常用磁粉檢測方法

磁粉檢測的每一個步驟都很關鍵,均可以影響最后檢測結果。工件的幾何形狀和材質特點決定了檢測工藝的磁化工藝。常用磁化方法如圖2所示。

磁化方法種類繁多,結合水電廠壓力管道實際結構特點,選擇如下的幾種方法作為檢測手段:

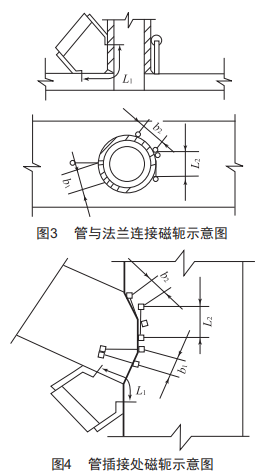

(1)磁輒法:每次磁化只可以單向磁化而且檢測面積小。法蘭位置類似板材采用該方法磁化?？蓹z測管與法蘭連接處,如圖3所示,也可檢測管插接處,如圖4所示。

(2)線圈法:使用環繞在被檢測工件上的勵磁線圈進行檢測。被測工件有彎頭、三通等,其彎曲的幾何結構造成纏繞線圈難度加大,磁化效果差。線圈法磁化電流選擇交流電,電流大小按公式(1)計算:

式中,I為磁化電流:N為線圈數:L為工件長度:D為工件截面最大尺寸。

(3)復合磁化法:工件同時施加兩個或者兩個以上不同方向的磁場。

(4)旋轉磁化:將繞有激磁線圈的Ⅱ型磁鐵交叉裝設,各通不同相位的交流電,產生圓形磁場或橢圓磁場,可檢測各個方向的缺陷。

4.2磁化工藝規范改進

造成檢測不精確的原因有:

(1)操作方面:線圈貼合不緊密,磁化時間不足,磁懸液噴灑不規范。提高檢測人員操作技能是避免誤檢的重要手段之一。

(2)材料原因:材料的磁特性因其成分和熱處理狀態不同而不同,磁探工件磁化時,通常的磁化狀態可以檢出與磁化方向垂直的小至寬5~10μm、深50~100μm、長500μm的不連續產生的漏磁場磁痕。對于大多數結構鋼材料磁化時,如表面磁場強度達到2.5kA/m(約30oe)即可滿足要求,但有些合金鋼,特別是合金成分高、熱處理硬度大的,要滿足上述條件需要磁場強度H更大。影響磁化的因素有晶粒取向、晶粒大小、析出相、材料內部應力狀態等。壓力管道材質為低合金鋼和碳鋼,表1已給出材料牌號,工件表面有油漆覆蓋,檢測缺陷深度降低。在有外加磁場時同時向工件噴灑磁懸液的方法為連續法,采用連續法施加磁粉適用于結構復雜的低碳鋼構件。

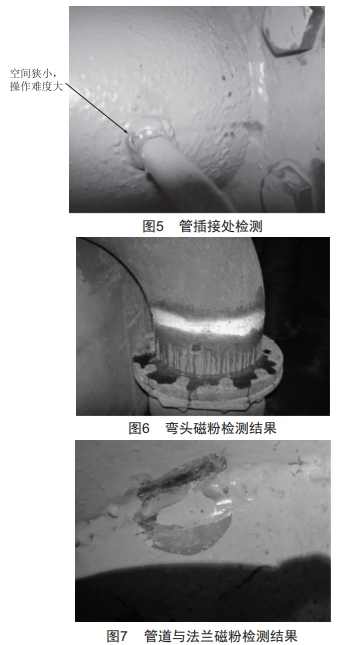

(3)結構原因:因?qū)嶋H安裝位置帶來的檢測盲區會造成磁輒無法卡住被測工件,線圈纏繞難度大?？臻g狹小,磁輒無法卡住,如圖5所示:磁懸液噴灑結果如圖6和圖7所示。

(4)參數選擇:檢測工藝可靠性和靈敏度的影響因素中,最重要的是磁化參數的選擇,參數的選擇和線圈安裝位置直接影響到磁場的分布情況和大小,從而直接影響漏磁場的大小,進而影響檢測結果。檢測參數有:磁化電流種類(選擇直流或交流)、磁化電流大小、交流電頻率/振幅、磁化安匝數、磁輒提升力、磁輒固定位置等。

5結論

結合影響磁粉檢測的因素,對比不同磁化方法和檢測工藝的優缺點,選擇磁粉檢測工藝應該揚長避短、綜合考慮。最終得出最優改進方案為:

(1)法蘭位置使用普通磁輒法進行小面積檢測。

(2)彎頭與法蘭焊接位置用復合磁化法進行檢測,使用標準試塊進行磁化驗證。

(3)彎曲位置使用線圈法進行磁化,管交接處使用線圈法纏繞,偏心放置。
