引言

五強溪水電廠位于懷化市沅陵縣沅水干流上,裝有5臺單機容量為240Mw的混流式水輪發電機組。電廠水輪機調速器采用的是武漢長江三峽能事達公司的MGC4000系統,MGC4000系統為可編程控制器雙微機雙通道雙冗余調速器,是比例伺服閥+伺服電機型自復中雙調調速器。五強溪水電廠調速器A套控制系統為伺服電機控制,B套控制系統為比例伺服閥控制。以B套控制系統為主,A套控制系統備用,當B套控制系統出現故障時自動切為A套控制系統運行。A/B套控制系統均通過控制主配壓閥來動作導葉。

1調速器液壓系統原理

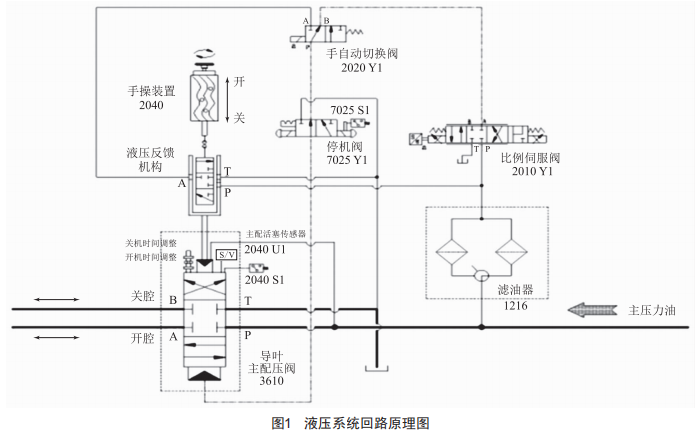

液壓系統回路原理圖如圖1所示。

1.1自動或電手動工況

液壓油路:壓油槽的壓力油二過濾器二比例伺服閥2010Y1二手自動切換閥2020Y1二停機閥7025Y1二主配壓閥控制腔。當需增加(減小)機組負荷即導葉向開啟(關閉)側運動,微機調速器給比例伺服閥的驅動放大器提供電氣信號,比例伺服閥閥芯換位,主配壓閥控制腔的壓力油通過比例伺服閥充油建壓(排油失壓),從而主配向上(向下)運動,導葉向開啟(關閉)側運動來進行增加(減小)負荷調整。

1.2機手動或伺服電機自動工況

液壓油路:壓油槽的壓力油二過濾器二液壓反饋機構二手自動切換閥2020Y1二停機閥7025Y1二主配壓閥控制腔。此時,手自動切換閥已切至手動位置,比例伺服閥處于隔離狀態,來自壓油槽的壓力油通過液壓反饋機構向主配壓閥控制腔提供操作壓力。當需增加(減小)機組負荷即導葉向開啟(關閉)側運動,手動操作直線位移傳感器手輪操作液壓反饋機構的閥芯使其向上(向下)運行,主配壓閥控制腔的壓力油通過液壓反饋機構充油建壓(排油失壓),從而主配向上(向下)運動,導葉向開啟(關閉)側運動來進行增加(減小)負荷調整。

2液壓跟隨故障的可能性分析

五強溪水電廠調速器液壓跟隨故障開出邏輯:導葉PID給定和導葉實際開度相差大于5%之后,啟動故障判斷,連續4s內導葉變化速率均小于3%/s(PLC掃描周期為10ms)時,液壓跟隨故障開出。根據調速器操作導葉的液壓原理,液壓跟隨故

障常常表現為導葉拒動。

2.1主配壓閥活塞自身活動受阻分析

主配壓閥閥盤及襯套配合尺寸較大,若此處發生卡塞現象,需要油質中存在較大體積的雜質,回油箱中透平油在注油時已通過過濾精度約5um的濾油機過濾,所以存在較大體積的雜質可能性很小,且當機組切A機運行時,主配壓閥恢復了動作,因此可以推測主配壓閥活塞與襯套運動受阻的可能性不大。

2.2主配壓閥的控制閥組活動受阻分析

2.2.1故障過程的液壓控制回路分析

當機組以B機作為主用機運行時,比例伺服閥與手自動切換閥的左位接通,依1.1節分析,此時系統以比例伺服閥自動運行,當調整機組負荷時出現導葉拒動并出現"導葉側大故障""調速器事故""導葉液壓跟隨故障",系統自動切換到A機運行,即系統以伺服電機自動運行,依1.2節分析,此時手自動切換閥2020y1切至右位,比例伺服閥處于隔離狀態,當再次出現"導葉側大故障""調速器事故""導葉液壓跟隨故障"時調速器自動切至"機手動"運行方式。

2.2.2液壓閥組故障因素篩查

(1)在A、B機均出現相同故障時,可排除比例伺服閥故障因素。綜合分析A、B機運行時的油路可知,控制油最終均須經過停機閥7025及主配壓閥控制腔來對主配壓閥進行操作,且停機閥一直保持通路狀態,也可排除停機閥故障因素。分析主配控制腔活塞及襯套的相對運動情況,當壓力油在控制腔建立起壓力給活塞時,因控制腔面積大于等于恒壓腔面積的兩倍,從而活塞向上運動,此時控制腔活塞逐漸向相對襯套脫離的方向運動,即使控制腔存在不可預測的雜質,也無法限制其活塞向上運動,因此也可排除控制腔活塞發卡因素。

(2)液壓反饋閥為三位三通液壓閥,閥盤較小,閥盤上下的同心度要求高,引導閥的上、中、下三閥盤與襯套的配合間隙為0.03~0.05mm,配合間隙較小,引導閥在安裝調整過程中,若調整不當,很容易引起引導閥發卡現象。因此,當引導閥出現發卡現象時,將會導致主配壓閥活塞運動受阻。

具體故障過程分析如下:

1)當以B機運行時,增加機組負荷,出現導葉拒動,主配壓閥活塞無法向上運動,此時的手自動切換閥在左位,液壓反饋閥不起作用,但其襯套和主配壓閥活塞剛性連接,主配壓閥活塞向上運動的趨勢受到了引導閥襯套發卡的限制,推測引導閥發卡的位置為引導閥襯套與閥芯或?qū)~閥蓋的配合面,主配壓閥控制腔的壓力小于活塞自重、恒壓腔的壓力及引導閥襯套摩擦阻力(F控<G活塞＋F恒+F摩擦):

2)當機組因故障自動切至A機運行時,主配壓閥活塞的動作方向與B機運行時相同,引導閥襯套發卡現象未消除,導葉仍無法動作:

3)當機組切"機手動"運行時,操作手輪,減小機組負荷,引導閥閥芯向下運動,使閥芯上位于引導閥襯套接通,引導閥的工作油口通回油,主配壓閥控制腔通回油,主配壓閥活塞因恒壓腔壓力和活塞自重的合力大于引導閥襯套摩擦阻力而向下運動(F恒+G活塞>F摩擦),引導閥襯套跟隨主配壓閥活塞向下運動,故障消除,電手動、自動模式下加減負荷正常,調速器A/B機切換恢復正常。

若B機出現液壓跟隨故障,而A機運行正常,則判斷主配壓閥的控制閥組運行正常。

2.3中位傳感器反饋故障分析

中位傳感器反饋為主配位置反饋,如果中位傳感器滑塊拉桿松動,則會導致中位反饋無變化,調速器判斷為B套控制器液壓跟隨故障,A套控制器根據PID輸出與開度反饋的偏差并結合導葉的動作速度來判斷液壓跟隨故障,與中位傳感器無關,若現場檢查中位傳感器滑塊拉桿無松動同時A套控制器無"液壓跟隨故障",則中位傳感器反饋故障并非主配拒動的原因。

2.4導葉開度傳感器反饋故障分析

導葉開度傳感器反饋為導葉開度位置反饋,A套控制器與B套控制器具備獨立的導葉開度傳感器。如果導葉開度傳感器故障,則會導致導葉開度反饋丟失,調速器判斷實際導葉開度與開度給定在一定時間內相差較大,控制器會據此判斷液壓跟隨故障。對A、B兩套控制器導葉開度曲線圖進行檢查,檢查是否存在尖峰與尖谷,且曲線圖是否為平滑曲線圖,觀察兩條曲線是否存在較大偏差,由此綜合判斷導葉開度傳感器反饋故障是否為主配拒動的原因。

2.5比例閥閥芯卡澀分析

比例伺服閥為滑閥,液壓油中存在顆粒污染物會導致閥芯卡澀。由于流體、電路、磁路、機械力等諸因素之間的相互聯系和作用,比例伺服閥內部物理過程容易受磁滯、靜摩擦力的影響,尤其是當比例閥長期保持不動時,會因?yàn)榇艤c靜摩擦力的影響出現拒動。為減小磁滯、變靜摩擦力為動摩擦力,建議在比例伺服閥控制系統中設計顫振電流分量,使滑閥芯在工作位置附近做對稱的微小往復運動,若無異物,則閥芯很難卡澀,并建議在檢修過程中對比例閥進行拆卸清洗。

3結語

水輪機調速器液壓系統故障可能造成嚴重的后果。實踐表明,現場故障往往是電氣、機械、液壓?jiǎn)栴}交錯重疊,外部及內部因素共同作用。一個故障往往可由一種或兩種以上原因引起,有時呈現故障現象相同,但其原因卻不完全相同。所以,必須仔細認真,逐次由外向內、由表及里、由首至尾,縮小范圍,迅速、準確地查找出故障點,及時加以排除,方可確保機組正常運行。
