引言

隨著我國出口煙比重的增大,其產品質量也越來越受到重視,稅票成為了生產中的重點關注對象。稅票是否粘貼正確,不合格稅票煙是否能被準確剔除,對公司出口煙的質量產生直接影響。由于目前國內生產稅票煙的煙廠不多,相關方面的檢測研究也相對較少。當前檢測稅票的主要裝置就是GDx2出廠選配的原裝檢測傳感器,只是用來檢測有無稅票,沒有進行定位檢測,不能全方面判斷稅票粘貼的質量好壞。

CNN是第一個真正成功訓練多層網絡結構的學習算法,目前廣泛應用于語音識別和圖像處理。該網絡結構更類似于生物神經網絡,降低了網絡模型的復雜度,減少了權值的數量,這使其在進行圖像處理時有相對簡單的特征識別和模型建立機制。關于CNN在圖像處理方面的應用研究已經有很多成功的先例,主要體現在深度學習后的系統智能性高、辨識度強、實用性強。本文旨在研發一套基于CNN技術的高精度稅票檢測裝置,從而實現對稅票粘貼質量的實時監控、判定,以及對不合格稅票煙的剔除。

1系統設計

整個系統主要實現稅票煙包的圖像采集、圖像分析處理、圖像處理結果反饋執行三大部分:從整個硬件架構來說,主要由工控機(控制系統)、圖像采集器和底層下位機(執行系統)組成。

1.1稅票煙包圖像采集系統的技術原理

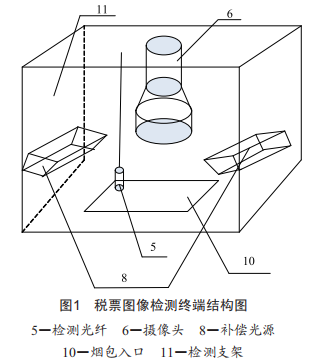

稅票圖像采集系統主要包含一個檢測終端和一個中央控制p1C,其中檢測終端又可以分成三個部分,分別是一個設于煙包通道上方的外部框架,對稱安裝于所述外部框架上且均朝向煙包通道照射的兩個光源和煙包通道上用于采集煙包稅票圖像的一個工業相機。檢測終端的具體構成如圖1所示。

當煙包進入檢測區域時,光電傳感器檢測到煙包,并迅速將該檢測信號通過控制系統通知光源控制器控制光源發出采集圖像所需的光,同時,工業相機進行圖像采集工作,在檢測框架內的特定位置及時攝取帶有稅票的煙包圖像,此圖像將作為檢測系統的原始圖像,供工控機中的檢測軟件進行稅票粘貼質量的判斷。

1.2圖像清晰度增強處理

該裝置設計了一個專用的光源控制器,輔助相機提高圖像采集的清晰度。光源控制器的控制結構如圖2所示。該輔助系統工作時,工業相機進行支架內環境的圖像試采集,將該圖像反饋給工控機進行分析。工控機將該分析結果傳輸給光源控制器,光源控制器根據分析結果進行光照強度調節,并將這一調節值進行存儲。稅票煙包由包裝機的煙包通道進入圖像采集點,定位傳感器檢測到煙包,將該信號傳輸給工控機。工控機根據這一時機信號,控制光源控制器的光源打開指令,光源控制器將之前存儲的光照強度調節值配合驅動電路使1ED光源打開,配合工業相機進行稅票圖像的采集。

2圖像處理方法

2.1圖像預處理

對于相機拍攝到的原始圖像,系統首先要進行一個預處理,去除圖像采集時由于光照、攝像頭參數和位置方向等因素造成的圖像干擾,這一過程包括圖像去噪、光照歸一化以及根據邊緣算法確定煙包的準確位置,排除環境的干擾因素,實現圖像的尺寸、旋轉和仿射歸一化處理,最終獲得清晰的包含有稅票信息的煙包區域圖片。具體步驟如下:

(1)圖像去噪:采取高斯型雙邊濾波等方法,在保持圖像邊緣信息的基礎上較好地去除噪聲干擾:

(2)光照歸一化:對圖像進行直方圖均衡,去除光照對成像的影響:

(3)圖像尺寸、旋轉和仿射歸一化。

采用sobe1等算法對圖像進行邊緣提取,然后采用Hough(霍夫)變換法提取邊緣圖像中的主要直線,根據主要直線定位出煙盒的4條邊界,對圖像進行尺寸、旋轉和仿射變換,實現歸一化處理。

2.2R1o區域提取

考慮到采集到的圖像分辨率過大,會造成運算量過大。此外,圖像背景上無關因素也會影響圖像檢測的精度。為此,采用提取ROI(感興趣區域)方法對圖像進行預處理。提取ROI區域能夠減少下一步目標檢測的搜索范圍,提高算法的精度和效率。

2.3目標檢測

稅票粘貼位置往往各不相同,在模板標定過程中也很難尋求一種較好的擬合方法來計算,本文采用卷積網絡算法進行了深度學習,卷積神經網絡是一個多層的神經網絡,每層由多個二維平面組成,而每個平面由多個獨立神經元組成。

CNN算法將一副圖像通過多次的特征提取,成為C層,最終變成無數個子圖像(s層),使其接近于一個個的點,再通過函數關系將這些點換算成一個函數輸出值,通過該值與標準值的比較,進而識別稅票圖像的優劣。

3稅票圖像分析系統的軟件

根據上文所述的分析原理,最終將這些算法集中表達至一個檢測軟件上,即稅票圖像檢測軟件。該軟件的功能及使用界面具體如下所述。

3.1軟件啟動與退出

電源通電,工控機系統啟動,系統啟動后延時1min,稅票外觀檢測系統會自動啟動并檢測P1C及工業相機的連接狀態,如果都連接正常,則進行初始化及調取各個配置參數,完成后即可等待相機觸發及檢測,如圖3所示。

圖3稅票檢測軟件的準備界面

3.2相機參數設置

相機參數的設置主要包括相機觸發模式、采集方式和相機曝光時間。

3.3檢測設置界面

在檢測設置界面,可以設置各種檢測方式,包括邊緣檢測、亮度檢測、自動學習模式和學習模板等功能。

該系統檢測結果有兩個缺陷輸出,其中模板檢測的第一個工具的缺陷輸出信號連著原機色標檢測信號,此工具連續出現3個NG會使主機停機,因此設置此工具時,盡量讓搜索框大一些,模板選取較大范圍的稅票圖案。其他的檢測工具對應的缺陷輸出通過P1C設置的步距進行剔除,為保證剔除準確,每次剔除兩個疊包共4包。

4結語

本文介紹的基于CNN技術的高精度稅票檢測裝置加強了稅票圖像采集的清晰度,擺脫了包裝機空間狹小、通道灰暗的限制,為稅票檢測系統提供了最有利的硬件支持。該稅票檢測系統所采用的卷積神經網絡圖像識別算法,在實際應用中體現了其處理準確度高、算法精確的優點,對于不合格稅票的檢測準確率達到了99%以上,并且計算速度快,不影響包裝機正常生產,用戶反映良好。
