引言

近幾年來,隨著我國社會經濟的發展以及人民生活水平的提升,人們在購物時越來越注重產品的性價比。產品性價比越高就越受歡迎,反之,則會在很大程度上降低產品的競爭力。本文介紹的一種滑移門下導軌限位機構主要用于汽車車門,也可用于其他類似場合?，F(xiàn)主要對該產品的功能進行優化設計,以降低生產成本,并提升用戶的舒適度及產品的性價比。

1滑移門下導軌限位機構工藝分析

本文主要研究滑移門下導軌限位機構的優化改進過程,目的在于提升該產品的經濟性。圖1為滑移門下導軌限位機構結構示意圖。

圖1滑移門下導軌限位機構結構示意圖

1一"U"形支架2一彈片3一鉚釘

該機構整體由三部分構成,分別為"U"形支架、彈片以及鉚釘。其中,"U"形支架使用的材料為DC03,厚度為1.5mm,執行標準為O/BOB302一2003《冷成型用熱連軋鋼板及鋼帶》:彈片使用的材料為65Mn,厚度為1.5mm,執行標準為GB/T1222一1984《彈簧鋼》:鉚釘使用的材料為20鋼,規格為小5mm,執行標準為GB/T152.1一1988《緊固件鉚釘用通孔》。

利用CATIACAD軟件對滑移門下導軌限位機構中的零部件分別進行建模,并分別對3個主要零部件結構進行優化分析。CATIA建模軟件由某公司開發,該軟件同時集成了CAD、CAE、CAM技術,具有強化功能,完全能夠滿足本文的設計要求。

1.1"U"形支架的工藝方案分析及確定

1.1.1工藝方案分析

圖2為"U"形支架的結構示意圖。該零件的主要加工流程為:落料二成型二沖孔。成型過程中底部的圓角半徑R為1.8mm,翻邊高度是14.80mm,在"U"形支架的底部進行沖孔,孔的直徑為5.00mm,主要作用就是定位。另外,在側面也進行沖孔,兩個孔的直徑都是4.00mm,兩個孔的作用分別是鉚釘安裝以及固定安裝。

圖2"U"形支架

1一定位孔2一鉚釘孔3一鉚釘固定安裝孔

1.1.2工藝方案的確定

結合"U"形支架的總體結構特征,其成型過程可以采用兩種工藝方案來完成,分別如下:

方案一:首先進行落料和成型工藝,然后再進行切邊和沖孔。通過這種方案得到的零部件通常質量較好,因?yàn)樵摲桨缚梢跃_控制翻邊高度。但缺點也很明顯,比如整個工序相對較多、較復雜,增加切邊模,在一定程度上增加了生產制造成本(包括人力成本和經濟成本)以及生產周期,無法保證生產制造效率。因此,需要根據翻邊高度的精度要求來決定是否選擇此方案。

方案二:先落料,再成型,最后沖孔。實踐表明,通過這種方案生產制造出來的"U"形支架的翻邊高度精度不是很高,但這種方案的優勢在于生產制造效率非常高。同樣需要根據翻邊高度的精度要求來確定是否選擇此方案。

本文涉及到產品"U"形支架上面需要安裝彈片以及導向機構,同時還需要和下導軌連接。因此,該零件對于翻邊高度沒有太高的要求,結合實際情況,翻邊高度只需要控制在±1.50mm誤差范圍內即可。方案二生產的"U"形支架雖然翻邊高度有一定誤差,但其誤差能夠控制在要求范圍內,因此選擇方案二作為本文的"U"形支架生產工藝。

1.2彈片的工藝方案分析及確定

彈片使用的材料為65Mn彈簧鋼,這種材料很容易從市場中購買。該零件的生產工藝過程為:先落料,再成型,再?zèng)_孔,最后實施熱處理。其中熱處理工藝為:先在840℃的油中淬火:再進行回火,回火溫度為480℃:再對零件進行氫脆處理:最后利用磷酸鹽對彈片表面進行處理。

1.3鉚釘?shù)倪x用

鉚釘是一種標準件,可直接根據相關標準選擇合適的鉚釘,表1為國家標準GB/T152.1一1988中與鉚釘用通孔有關的尺寸選擇。

根據表1中有關標準來選擇合適的鉚釘尺寸,利用鉚釘將彈片直接鉚接至"U"形支架中,可以得到如圖1所示的滑移門下導軌限位機構。滑移門下導軌限位機構還需要與下導軌連接才能正常工作,由于連接安裝的方式對鎖門效果有一定影響,因此如何將限位機構安裝到下導軌中去是本文需要解決的問題。通過前期分析,認為有兩種可行的安裝連接方法,下面將對這兩種方式進行比較。

2滑移門下導軌限位機構的安裝方法

在滑移門下導軌限位機構的實際安裝操作中需要確定很多因素,比如彈片的安裝方式就是其中一個關鍵因素,安裝在內側或者外側的最終結果也大有不同。另外,將限位機構安裝到下導軌時,是直接焊接還是通過螺栓進行連接,也需要分析確定。

2.1滑移門下導軌限位機構彈片的安裝方式

對于整個滑移門結構而言,其總共有上、中、下3個導軌,并且每個導軌都具有各自的作用。上導軌的作用就是承受向外的力,避免側門在力的作用下向外側滑動:中導軌由于位置比較特殊,會承受向下和向外兩個方向的力:下導軌承受力的方向主要有兩個,即向下和向內。

下導軌的受力方向會受到彈片安裝方式的影響,安裝后需要確保彈片不會長時間處于受壓狀態,引起疲勞損壞,長此以往彈片彈性會慢慢削弱最終消失,最后還有可能出現斷裂。綜合多方面因素,本文最終選擇將彈片安裝在外側。因?yàn)閷椘惭b在外側時,能夠保證門在打開的時候彈片不會承受任何壓力,也不會出現彈性變形,能夠在一定程度上延長彈片的使用壽命。

2.2滑移門下導軌限位機構與下導軌的安裝方式

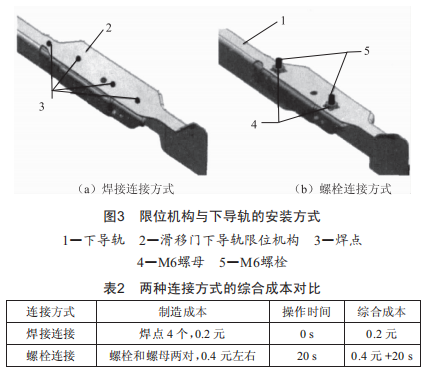

圖3為滑移門下導軌限位機構與下導軌的兩種安裝方式示意圖。很多情況下,生產廠家都會通過螺栓的形式進行連接,因?yàn)橥ㄟ^螺栓連接可以對限位機構位置進行調節,也可以對彈片的位置進行調節,以保證各個零部件在最佳的位置。缺點是螺栓連接會增加兩對螺栓和螺母的成本,同時安裝過程也需要耗費大量的時間,延長了整個零部件的生產周期。因此,建議通過焊接連接的方式,實現限位機構與下導軌的連接,降低零部件的采購成本,縮短生產周期,提高生產效率。

表2為兩種連接方式的綜合成本對比情況。由表中數據可以看出,焊接連接方式在制造成本和操作時間上具有一定的優勢。

3結語

本文利用CATIACAD軟件對一種滑移門下導軌限位機構中的各個零部件進行了三維建模,在此基礎上對各個零部件的生產工藝進行了分析,主要對彈片安裝方式以及限位機構與下導軌的連接方式進行了優化處理,降低了整個零部件的生產成本和生產周期,延長了彈片的使用壽命,從整體上提升了滑移門下導軌限位機構的性價比,使其在市場上更具競爭力。
