引言

在很多電子設備中，尤其是一些大型的電子設備和工業類的電子設備中，其供電電壓都會用到24V輸入電壓，這樣的應用場合下就會需要用到30V耐壓的DC/DC電源管理芯片。作為本土電源管理芯片供應商，上海貝嶺貼身工業客戶應用，發揮自身技術優勢，逐步推出系列高耐壓大電流的DC/DC電源產品，公司的工業應用的電源產品進一步豐富。這樣，在工業縫紉機、色選機、伺服器、變頻器、工業焊機、新能源設備等領域，上海貝嶺可提供包括電源芯片、功率器件，EEPROM存儲器，接口芯片，數據轉換，隔離器等較為豐富的產品。

產品系列

產品介紹

BL8036是一款500KHz開關頻率，輕載高效的同步降壓芯片。4.2V到28V的工作電壓電壓范圍，3A的長時間工作的負載能力。在輕載的時候，BL8036會自動進入到PFM的工作模式，達到輕載高效，提高轉換效率。進入重載的時候，芯片也會自動進入到PWM模式，進入連續模式，讓芯片進入更小的紋波，更優越的性能模式。BL8036的EN腳關斷的時候，芯片工作電流僅僅3uA.

BL8036集成了齊全的保護功能。芯片內部集成了Cycle by Cycle的限流保護，低電壓輸入鎖定功能，溫度保護功能和短路保護功能，且這些保護均有自恢復功能，無需重新啟動電源。BL8036內部有軟起動模塊和斜率補償模塊，具有良好的開機特性和快速的環路響應特性。

BL8036的是一款同步芯片，實現了功率器件的高度集成。內部集成了補償電路，無需外圍環路補償電路。所以外圍器件很少，電路簡單，客戶工程師調試方便。

產品特點

? 4.2V~28V的寬工作電壓

? 3A的負載能力

? MLCC電容和電解電容均可以使用，不挑剔電容

? 0.8V的參考電壓基準

? 3uA的關斷工作電流

? 同步降壓芯片，集成了上下開關管

? 芯片內部集成自適應環路補償模塊

? 輕載高效

? 集成了周期性限流保護模塊

? 低電壓輸入鎖定

? 自恢復過溫度保護

? 輸出短路保護

? ESOP8封裝

? 滿足ROHS要求

應用領域

2 工業縫紉機

2 色選機

2 電視和顯示器

2 充電樁

2 工業控制設備

2 新能源設備

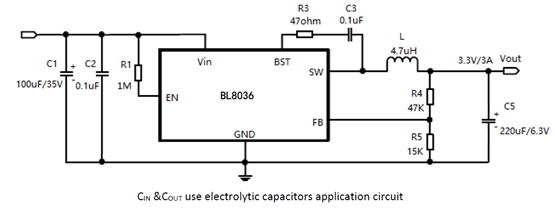

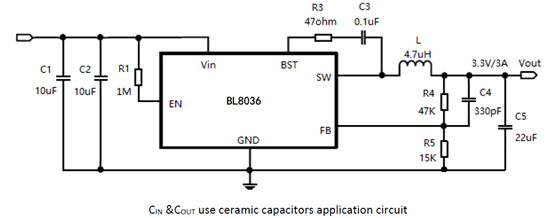

典型應用圖

應用注意事項

u 底部散熱片一定要接地。

u 當輸入電壓不高于19V的時候，R3的阻值請選用0R。

u 當輸入電壓大于11V，VIN一定要通過1M的電阻連接到EN腳

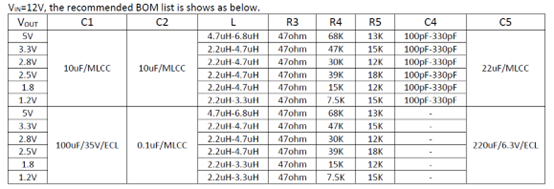

BOM推薦

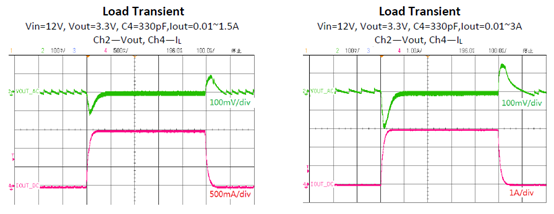

動態特性

動態波形不玩虛的，請注意是10mA負載和大電流負載做切換了。
