在這篇文章中，我們將討論可以在電機驅動系統中使用ALM2402 雙運算放大器的各種應用。

一.ALM2402介紹

ALM2402-Q1 是一款具有保護功能的雙路高電壓、高 電流運算放大器，非常適合用于驅動低阻抗和/或高等 效串聯電阻 (ESR) 的容性負載。 ALM2402-Q1 由 5.0V 至 16V 范圍內的單電源或分離電源供電運行，可 提供高達 400mA 的直流輸出。每個運算放大器均具有過熱標志以及過熱關斷功能。 該器件還為每個輸出級提供了獨立的電源引腳，允許用 戶對輸出施加較低電壓以限制Voh，從而限制片上功 耗。

ALM2402 提供有 12 引腳無引線 DRR 封裝和 14 引腳帶引線散熱薄型小外形尺寸 (HTSSOP) 封裝(預 覽)。 這兩種封裝均包含導熱焊盤，有助于散熱。 而 且這兩種封裝的熱阻均非常低，能夠以最低的芯片溫升 實現最佳電流驅動能力， 從而使客戶在惡劣的溫度條 件下也能夠獲得較高的驅動電流。 可從下圖中確定器 件的最大功耗。

二.電機驅動

電機無處不在：在您的汽車中、復雜的工廠設施中、建筑物的電梯中、玩具、牙刷、修剪器等等。

電機應用范圍廣泛，從高功率電機(例如混合動力汽車中的電機)到小型電機(例如您孩子的玩具)。在為大電流電機驅動系統開發解決方案時存在各種挑戰，其中之一就是測量電機位置。我們將簡要討論ALM2402如何有助于在解析器應用中為您的系統帶來更多集成。對于小型電機，我們將介紹如何配置您的ALM2402以驅動雙極或單極電機。

三.如何在電機驅動應用中驅動勵磁線圈

首先，什么是勵磁線圈，用在什么地方?旋轉變壓器用于確定旋轉的角度或度數。要測量電機轉子的移動量和速度，您可以激勵勵磁線圈并測量其他兩個線圈之間的相移。由于兩個線圈的相位相差 90 度，因此我們將 Vexc 調制為正弦和余弦的結果，具體取決于軸的旋轉。

下面的圖 1 顯示了勵磁線圈上的典型波形以及旋轉變壓器中其他線圈的后續正弦波和余弦波。分析這些波形基本上可以告訴您轉子位置。等式 1 到 3 支配這個概念：

Vexc=Vsinωt (1)

Vsin (θ) = Vtsinωt × sin (θ) (2)

Vcos(θ) = Vtsinωt × cos(θ) (3)

(Vt = 變比)

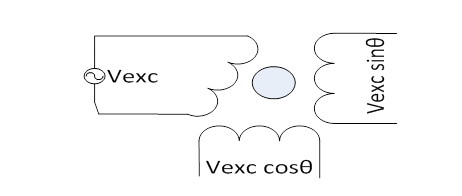

圖 1：旋轉變壓器線圈結構

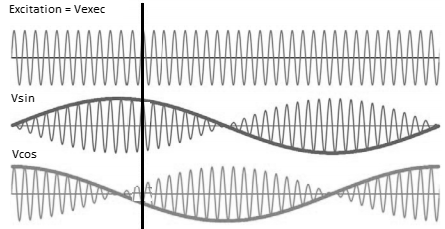

圖 2：旋轉變壓器線圈的波形

為旋轉變壓器數字轉換器驅動勵磁線圈可能很棘手。請記住，您必須通過線圈吸收和提供電流，這與串聯的電感器和電阻模擬為阻抗。根據激勵信號的頻率，線圈中的峰值電流會發生變化。放大器應該能夠通過線圈提供足夠的電流而不會產生任何失真。圖 2 顯示了旋變數字轉換器的典型應用。

ALM2402 -Q1具有獨特的優勢，它允許系統在勵磁線圈對地或電池短路時提供過流保護，同時向感應負載提供 400mA 的電流。它還允許在過熱操作的情況下進行系統反饋和關閉選項。您可以關閉系統并重新啟動它以檢查解析器模塊是否存在故障。這提高了系統壽命和可靠性。

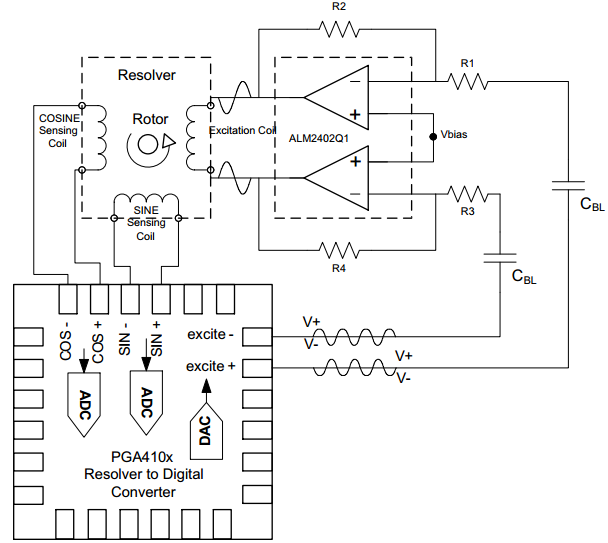

圖 3：旋轉變壓器應用中的ALM2402

如何驅動小型有刷電機

作為每個通道能夠提供和吸收 400mA 電流的大電流放大器，ALM2402-Q1也可以支持低電流電機驅動應用。圖 3 顯示了方法。二極管位于器件內部，允許電流在慣性滑行或斷路操作期間流向電源或接地。

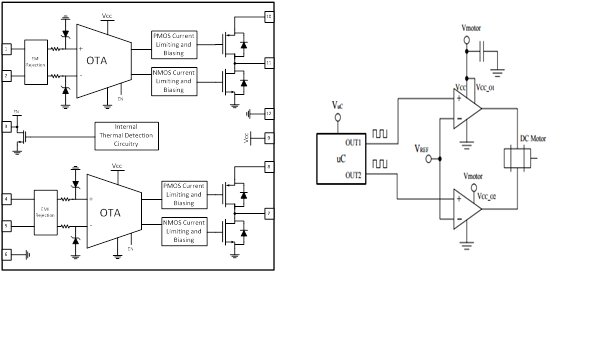

圖 4：ALM2402框圖和雙向電機控制

表 1 說明了雙向電機控制的各種操作模式和輸入條件。

表 1：電機控制信號和通訊方向

開發人員還可以使用ALM2402-Q1實現單向電機控制。該方案相當簡單，如圖 5 所示。高信號將打開電機，低信號將其關閉。如果您需要更高的效率，您也可以將脈寬調制 (PWM) 方案用于電機控制。

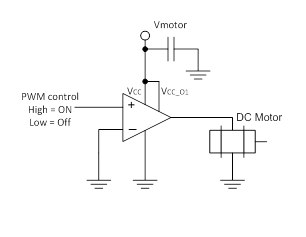

圖 5：單向電機控制框圖

總之，勵磁線圈驅動和驅動低電流電機等電機驅動器應用可以受益于ALM2402-Q1等運算放大器的額外保護。過流和熱保護等獨特的保護功能，同時結合汽車質量對于工業和其他應用的設計工程師來說也是一個福音。
