一直以來，米爾都跟NXP保持著金牌合作伙伴關系，并推出了多款經典產品，其中基于i.MX6UL/i.MX6ULL處理器的MYC-Y6ULX-V2核心板最為突出，在市場取得良好成績，以其具有競爭力的價格、高性能等優勢被廣泛應用于各行各業。

近日，米爾電子研發團隊又基于NXP LS1028A應用處理器，經過精心研發推出MYC-J1028X核心板及開發板，該產品具有豐富的高速接口和支持高清顯示的特點，適用于工業路由器、工業控制、邊緣計算、汽車電子、工業物聯網、工業網關等對高速總線接口、處理性能以及顯示要求較高的場景。

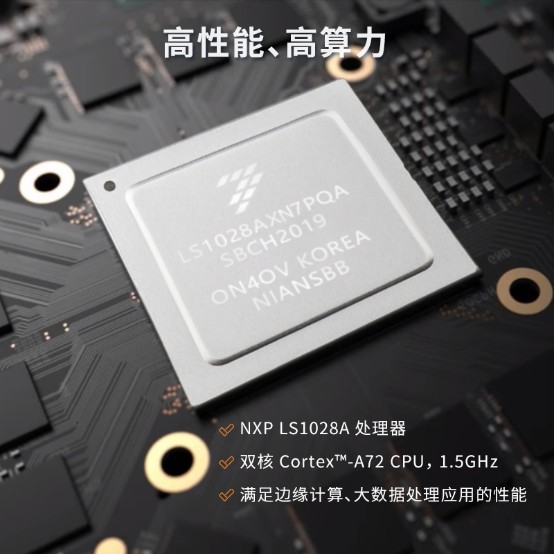

「面向工業應用的Cortex A72雙核處理器」

MYC-J1028X核心板及開發板采用NXP LS1028A處理器，雙核 Cortex?-A72 CPU， 1.5GHz主頻，具備高性能、高算力等特點，滿足邊緣計算、大數據處理應用的性能要求。其中Layerscape LS1028A應用處理器包括支持時間敏感網絡(TSN)的以太網交換機和以太網控制器，面向工業和汽車業，可支持融合的IT和OT網絡;此外，兩個功能強大的64位Arm®v8內核支持工業控制的實時處理，以及物聯網中邊緣計算的虛擬機。內置GPU和LCD控制器使人機接口(HMI)系統支持新一代接口。

豐富的高速接口

MYC-J1028X核心板及開發板具有豐富的高速接口，可支持6個千兆網口，且都支持TSN;還具備PCIe3.0、SATA3.0、USB3.0、CAN-FD等高速總線接口，適用于工業物聯網、工業網關等應用。

4K顯示輸出

MYC-J1028X核心板及開發板支持一個DP顯示接口 ，可支持DP1.3和eDP1.4，顯示分辨率高達4K@60FPS，滿足高清顯示的要求。

高集成度、穩定可靠

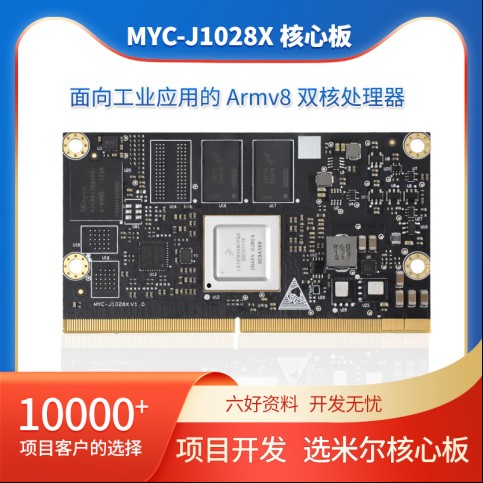

MYC-J1028X核心板采用高密度高速電路板設計，在大小為82mmx45mm的板卡上集成了LS1028A處理器、DDR4、eMMC、Flex-SPI、EEPROM、Temp Sensor等電路，采用12層PCB板沉金工藝，品質可靠。

金手指連接，性價比高

MYC-J1028X核心板采用金手指連接方式，在保障314PIN的同時，能夠節省3個連接器成本，在提供高可靠連接的同時，最大限度降低了整體物料成本。核心板整體價格低同類產品13%左右;米爾與NXP保持金牌合作伙伴的關系，具有優勢資源，米爾的核心板提供長達10年的生命周期，無須擔心后續供貨問題。

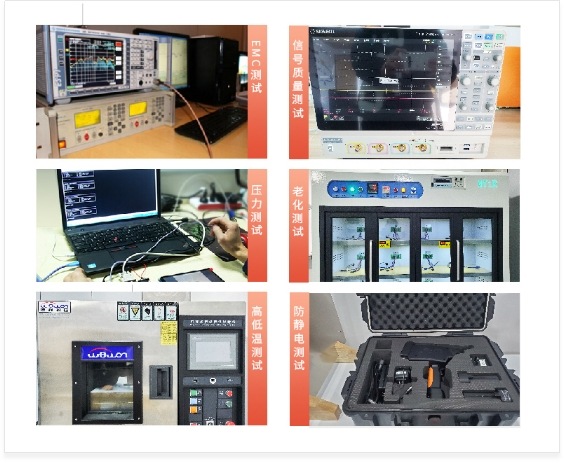

嚴格的測試標準，保障產品高質量

為保證上市產品的質量，MYC-J1028X核心板及開發板經過嚴苛的測試，如信號測試、靜電測試、老化測試、電磁兼容測試、認證測試等，還有包括低溫運行、高溫運行、高低溫循環測試、低溫通斷電、高溫通斷電、低溫存儲、高溫存儲等在內的環境測試，確保產品品質。

豐富的開發資源，易上手，加速開發進程

MYC-J1028X核心板及開發板免費提供Linux、Ubuntu、Edge等多種系統的驅動支持;并提供2.0版本MYIR MEasy HMI參考代碼和豐富的開發資料。資料包含用戶手冊、PDF 原理圖、外設驅動、BSP源碼包、開發工具等。購買后提供完善的售后技術支持。

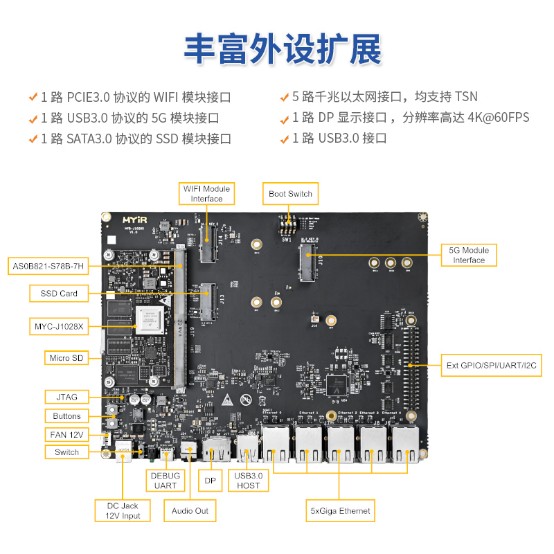

配套MYD-J1028X開發板，助力開發成功

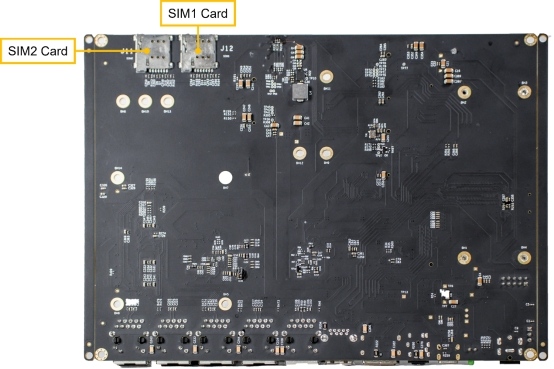

為了方便開發者研究評估，米爾提供配套MYD-J1028X開發板，采用12V/2A直流供電，搭載了1路PCIE3.0協議M.2 E型插座的WIFI模塊接口、1路USB3.0協議M.2 B型插座的5G模塊接口、1路SATA3.0協議M.2 B型插座的SSD模塊接口、5路千兆以太網接口，均支持TSN、1路DP顯示接口 ，分辨率高達4K@60FPS、1路音頻輸出接口、1路USB3.0接口、1路Micro SD接口、1路樹莓派等外設接口。

MYD-J1028X開發板正面
