引言

目前,智能變電站的建設步伐逐漸加快,今后新建站大部分也將是智能站,隨著過程層網絡的出現,過程層交換機和光纖大量增加,而在現場二次設備的調試與消缺過程中,常常需要接收相關報文進行分析,往往會出現端口不夠,不能同時監測二次設備或光纖回路中發送和接收的報文信息等問題。同時,在缺陷處理過程中,往往要多次往返不同的工作地點,現有的交換機體積大、功能單一,且需要外接電源供電,嚴重影響現場的調試與消缺工作效率。此外,現場工作時需要攜帶光功率計等多個設備才能滿足工作需求,不便于簡化現場工作,且工作前和工作后容易出現遺漏。如何有效解決以上問題,是能否有效提高工作效率,做好智能變電站運維的關鍵。

因此,很有必要研制一種新型的便攜式交換機,既便于攜帶和移動使用,又能適用于多變的現場網絡測試環境,具有一定的多樣化功能,以解決現有交換機使用過程中出現的問題,并能同時處理其他問題,實現一套設備多種用途,有效提高工作效率。

1便攜式交換機結構

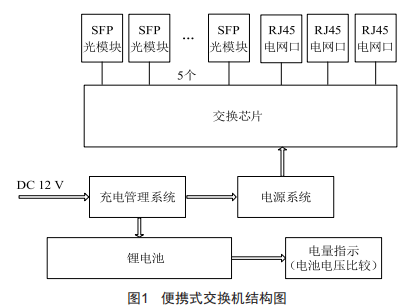

如圖1所示,便攜式交換機結構包括:光電端口、交換機芯片、電源系統、充電管理系統、鋰電池和電量指示燈。基于現場使用需求與便于攜帶考慮,為減小體積,只設計了8個對外端口,其中5個為SFP光模塊端口,3個為PRJ5電網口,與交換機芯片模塊相連。本裝置通過充電管理系統為裝置供電,同時也能實現對蓄電池的充電。

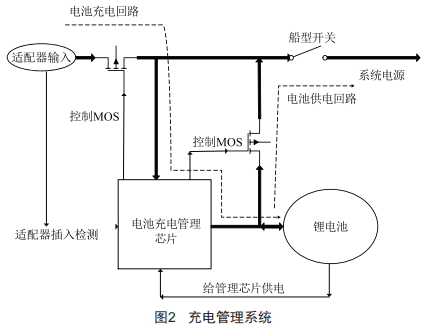

為實現移動使用,避免使用場景的限制,設計了充電管理模塊,如圖2所示,由電池充電管理芯片、充電回路、控制4MS、船型開關等組成,具有充電指示、適配器插入檢測、充滿自動斷電保護等功能,電源系統、鋰電池和電量指示,采用oD12C的充電電源。通過充電模塊可實現在無外接電源情況下的使用,增加了設備的可移動性,提高了現場工作效率。

2裝置的功能特性

如圖3所示,本文所研制的便攜式交換機具有以下特點:

(1）通用性。根據智能變電站不同的光口類型,開發出相應的轉換配件,滿足各種光口使用。

(2）體積小。裝置尺寸小、重量輕,攜帶方便,可單手手持。

(3）易操作。裝置使用時操作簡單,即連即用,不需另外設置。

(4）多光口?？蓪?shí)現多路數據傳輸,解決端口不足問題。

(5）多功能。具有收、發光功能,可實現測試光纖回路或裝置光口的光功率,一套裝置多種用途。

(6）可移動。帶有內置電源,可開展移動作業,不受限于工作環境能否提供外接電源。

此外,本文研發的便攜式交換機具有轉發延時低、電池容量大、輸出穩定性好的特點,正常工作時間大于8h,能滿足現場使用需求,確保工作順利完成。

為了便于使用人員現場控制工作進度,裝置還設計有電量監控和告警功能,避免作業中途出現因電量不足而不能使用的問題。通過實驗測試,考慮到電池電量和電壓大小成一定的關系,電池在8w左右輸出功率時,430min后,在20%左右額定容量時電壓為6.87V,所以可以通過電壓大致判斷電量。重復性實驗結果證明,采用電壓比較器（電阻分壓閾值為6.996V左右）來實現對電量狀況的實時監測,既準確又簡單:

（1）當裝置監測的電壓高于閾值、電量大于20%時,紅色電量指示燈滅:

（2）當裝置監測的電壓小于閾值、電量小于20%時,紅色電量指示燈亮,便于使用人員及時發現電量不足,及時充電。

同時,裝置也可采用外接電源接入使用,工作過程中,工作人員可根據電量情況,適時選擇充電時機,確保當次工作的持續性。

3應用范圍及注意事項

在智能站二次設備調試過程中,可利用本裝置輔助進行邏輯和回路測試,例如文獻[1]中提出的測試方法,使用本文設計的裝置就可以實現實時監控保護動作過程與動作報文,并且安全隔離運行中的設備:文獻提出由于各廠設備接口和協議仍存在差別,新型保護測試儀、光萬用表仍然只能符合一部分廠家裝置的規約,對不同的裝置要使用不同的配置和接口,配置項目繁多復雜,沒有通用性,本文的設計出發點也是為了簡化流程和解決通用性問題。

便攜式交換機可應用于新建智能站的二次設備調試驗收、傳統站的技術改造以及在運智能站二次設備的定檢、消缺等工作,主要包括以下場景:

（1）無電源情況下網絡測試:

（2）現場光網絡/電網絡信號報文轉發測試:

（3）具備光纖接口和電網口的二次設備調試:

（4）特殊情況也可充當臨時交換機使用。

在日常工作中,使用裝置進行現場調試時還應注意:

（1）接入運行中交換機時,注意不要誤拔運行中間隔光纖,只能接收相關報文信息進行監聽,禁止加入任何報文,防止誤跳運行中間隔:

（2）接入差動保護等對多方數據同時性要求高的設備進行測試時,應充分考慮便攜式交換機時延的影響:

（3）涉及需要斷開運行中光纖回路的,應提前與調控部門溝通,許可后方可實施作業:

（4）作業開始前,應充分做好工作前安全措施,對于可能出現的異常信號和問題應提前預判,提前謀劃應對措施:

（5）使用后應及時充電,保持電池電量充足,避免作業過程中因電量低而影響正常使用。

4結語

本文介紹了一款便攜式交換機的研制,該裝置配有大容量充電電池,集成了多種實用性功能,具有體積小、工作時間長、易于攜帶的特點,不僅能夠適用于現場靈活多變的變電站網絡測試環境,而且無需外接電源就可長時間工作,可廣泛滿足智能變電站二次設備各類測試場景需求。在變電站現場運維過程中的實際使用證明,該裝置具有較高的實用性,能大大簡化工作流程,提高工作效率,同時確保作業過程安全性和可靠性。
