引言

特高壓直流輸電系統由于其自身條件限制,距離較遠、地形復雜,一旦發生故障,很難修復,一定程度上會影響人們的用電。

1神經網絡概述

神經網絡與人腦結構相似,其內部連接方式也與人腦有一定相似之處,也可以說是對人腦中神經元連接方式和處理信號方式的一種模仿。借助神經網絡的自學能力,向計算機網絡系統中輸入大量數據,使其自行整合、分析、歸納,最后整理出一個系統的所有數據之間的特定的規律,將其運用到特高壓直流輸電系統的監測中,可以達到很好的預測故障的效果,減少故障發生帶來的損失。

2基于神經網絡的特高壓雙端故障測距方法

2.1BP神經網絡測距法

2.1.1BP神經網絡結構

BP神經網絡是當前特高壓測距中較為常見的方法,該神經網絡有多層,且各層之間不是單向連接,而是采用全連接方式,使整個神經網絡處于一個整體狀態。

2.1.2BP神經網絡模型測距

BP神經網絡是一種多層前饋神經網絡,其算法對初始權值具有較強的依賴性,以特高壓輸電線路為例,在進行測距時可以基于BP神經網絡的"信號向前傳遞,誤差反向傳播"的特點,針對高壓直流輸電線路在不同故障距離時頻率不同的特點進行測距,該模式作用于傳輸層,經過隱形層的處理后,進行誤差逆向傳播,進而獲得各個單元層的誤差信號,直至誤差減少到可以接受的程度為止。

2.2直流輸電線路雙端量神經網絡測距法

雙端量在原理上可以使故障定位更加準確,甚至可以完全消除誤差。但因為采樣的同步性和雙端采樣對雙方的數據有要求,所以對技術水平和通信工具要求較高。GPS技術的推廣,極大縮小了兩地之間的時間誤差,再加上近些年來網絡技術的飛速發展,現在可以借助計算機網絡技術很好地實現數據傳送,推動雙端量神經網絡測距方法步入正軌。

2.2.1基于雙端同步采樣數據的算法

目前,雙端同步采樣數據算法一般會采用s型接線的微分方程故障定位算法進行雙端測距。具體的操作流程如下:首先,確定故障點存在于哪個支路中,并通過故障所在的三端的電壓、電流量計算,得到s點的電壓、電流量,然后再通過故障所在的支路兩側的信號得到故障的精確定位。

2.2.2基于雙端不同步采樣數據的算法

雙端不同步采樣數據算法與雙端同步采樣數據算法有一定區別,雙端不同步采樣數據算法的產生源自對數據采樣誤差的研究。

3仿真驗證

以云一廣特高壓直流輸電系統為例開展測距試驗,本次試驗的重點是研究故障電阻不同時的仿真。試驗數據采用真實案例的參數,保證能夠更好地去模擬出線路故障時的暫態特性。根據特高壓直流輸電線路故障不同距離的不同頻率特性,在進行本次測距試驗時,應在距離云一廣特高壓直流輸電系統測距端保護安裝的一定范圍內設置首個故障點,一般在4Tk處設置該故障點,且故障點設置間隔保持在8Tk,然后進行測距試驗。本次試驗測距樣本共包含142組數據,其中10組為校驗數據,132組為BP神經網絡訓練數據。該仿真模型如圖1所示。

基于云一廣特高壓直流輸電仿真體系,本文將時間長度設置為5m/s,采樣頻率設置為10kHz,以有效防止頻譜能量損失。

圖2為原始信號圖,本次仿真試驗選擇50的故障電阻,以距離UHvDC整流測出口處5km處發生的故障為例,記錄故障時電流的原始信號。

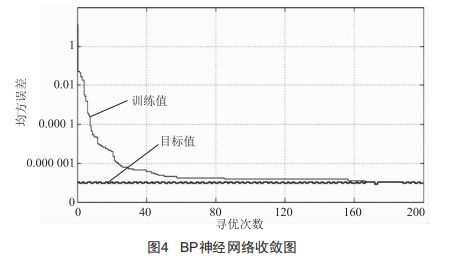

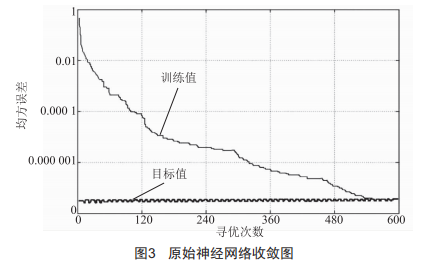

從訓練樣本中選取132組數據進行訓練對比,借助原始神經網絡的不同算法結構,當收斂精度達到要求時方可停止,收斂圖如圖3、圖4所示。

通過圖3和圖4的對比可以發現,未經過優化的BP神經網絡經過較多次數的迭代才有可能達到精度要求,但優化后的BP神經網絡可以快速達到精度要求,節省了時間,進而提高了故障測距性能及效率。

4結語

特高壓直流輸電故障嚴重影響著我國的用電安全和用電量,為保證電量的輸送,本文對基于神經網絡的特高壓直流輸電故障測距方法進行了分析,以期推動特高壓電力系統的良好運行,保障人們的用電安全和用電量。
