引言

配網是連接輸電網絡與用戶的紐帶,加快配網自動化建設可有效提高供電可靠性和供電質量。網絡重構通過靈活切換開關狀態,調控配網潮流:網絡重構可優化網絡損耗,改善電能質量,故障時可實現故障隔離和恢復功能。故障隔離和恢復可減少停電時長,降低停電損失。國內外學者主要側重于研究配網網絡重構實現機理和算法改善,然而設備成本是配網自動化實現主要制約因素之一。電網的投資效益評估是電網建設和運行重要的一環,文獻以電力改革為前提,分析了微網、增量配網的投資效益。

本文分別從源、荷視角詳述了配網經濟效益評估指標,并根據固原市用戶調研結果,建立了固原市工業、商業、居民用戶停電損失模型,評估了基于停電損失的固原市配網投資效益。

1配網經濟效益評估指標

1.1發電電源經濟效益評估

(1）單個電源經濟效益評估:

式中,A為節點邊界電價,Ai為第i個發電單元售電電價:NG表示系統發電電源總數:Ci為第i個發電單元投資單價:Pgi為第i個發電單元發電量。

(2）節點發電電源經濟效益評估。即連接于同一節點的所有發電電源經濟效益總和:

(3）系統發電電源總體經濟效益評估:

1.2負荷經濟效益評估

(1）單個用戶經濟效益評估:

式中,ND表示系統負荷總數:Bj為第j個用戶供電要約買入價格:Pdj為第j個負荷功率。

(2）節點用戶經濟效益評估。即連接于同一節點的所有負荷的經濟效益總和:

(3）系統用戶總體經濟效益評估:

2用戶停電損失模型分析

2.1停電損失評估

用戶停電損失評估研究分為負荷層面(居民用電、商業用電、工業用電）、饋線層面、變電站層面。本文基于負荷層面評估固原市居民、商業、工業用電停電損失。用戶停電損失評估方法主要包含直接法、間接法。直接評估法包括通過服務和生產損失評估停電成本(商業用電、工業用電）,通過停電時長評估居民停電成本:間接評估法則通過備用資源的投用成本來評估停電損失。

2.2用戶停電損失模型

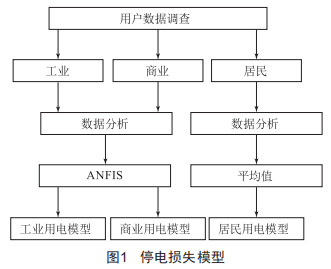

工業和商業用戶數據變量較多且波動量較大,分析較為復雜。自適應神經模糊推理系統(AdaptiveNeuroFuzzyInferencesystem,ANFIs）基于學習混合算法實現,且通過神經網絡來達到模糊推理的目的,可按照人的認知分析數據。ANFIs可處理復雜的數據庫,本文采用自適應神經模糊推理系統分析工業、商業用戶調研數據:居民用戶數據涉及變量較少,本文采用平均值模型分析居民用電數據。由此建立了圖1所示的工業、商業、居民用電模型。

3算例分析

3.1算例描述

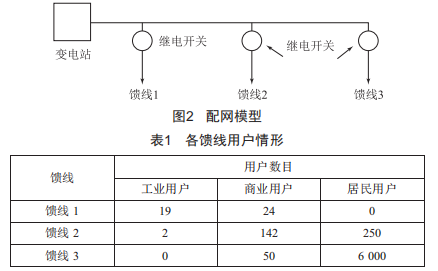

圖2所示為固原市某區域的配網結構圖,包含3個饋線,各饋線負荷類型如表1所示。饋線1由工業、商業用戶組成,其供電可靠性要求最高,停電損失成本最大:饋線2主要由商業用戶組成,停電成本較饋線1低:饋線3主要由居民用戶組成,停電成本最低。

3.2用戶停電損失模型

本文利用ANF1s對21個工業用戶數據進行分析,得出了工業停電成本與電能消耗、供電恢復時間、停電過程特性、停電時長存在映射關系的結論。圖3所示為工業用戶停電損失成本與工業電能消耗、供電恢復時間的關系。由圖可知,停電損失與供電恢復時間成正比。

圖3工業用戶停電損失模型

類似地,基于ANF1s分析了商業用戶數據,并建立了圖4所示商業用戶停電損失模型,即商業用戶停電損失成本與電能消耗、停電時長的關系圖。

圖4商業用戶停電損失模型

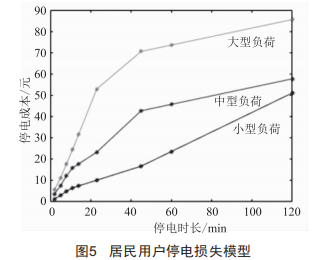

根據不同體量的居民小區,本文分別建立了小型、中型、大型居民負荷的停電成本模型該模型反映了停電成本與停電時長的映射關系,如圖5所示。

3.3電網投資效益優化算例分析

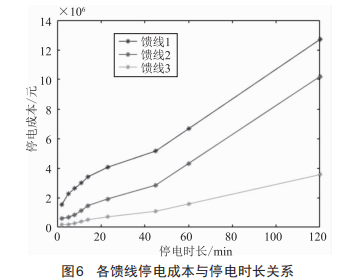

圖6所示為各饋線停電損失與停電時長關系。饋線1包含工業負荷最多,相同停電時長下,饋線1的停電損失最大:饋線3主要由居民用電負荷組成,相同停電時長下,饋線3停電損失最小。

圖2所示配網模型其中繼電開關包括重合器、分段開關、隔離開關:通過開關操作,可實現故障的快速隔離和恢復功能,降低用戶停電損失。本文將配網的故障分為三種類型,即一類瞬時故障、二類短時故障故障持續時間15～45s）、三類永久性故障故障時間大于2min）。如表2所示,安裝成套繼電開關之后,電網發生瞬時故障后,83.25%的配網用戶可避免供電中斷:發生短時故障、永久性故障后,系統分別有10.05%、1.42%用戶可避免供電中斷?？傮w而言,安裝成套自動化開關后,系統發生故障后,總計有94.72%的用戶可持續性供電。

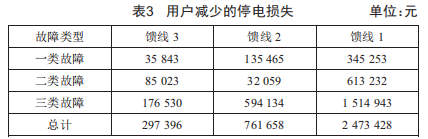

本文評估了安裝繼電開關后系統降低的停電成本。例如,對于一類故障,饋線3的83.25%用戶可免于供電中斷的情形,系統降低的停電成本為35843元:饋線3的10.05%用戶可免于短時故障引起停電的情形,系統降低的停電成本為85023元:饋線3的1.42%用戶可避免永久性故障引起的供電中斷,系統降低的停電成本為176530元。安裝繼電開關后,饋線3每年可減少的停電損失總計為297396元。類似地,其他饋線減少的停電成本分別如表3所示。根據表3可推導出安裝成套自動化開關后,系統每年可減少的停電損失總計為3532482元,成套自動化開關投資成本為150萬元:則安裝成套自動化開關后,運營5個月左右可收回安裝成本。

4結語

本文根據固原市用戶調研結果,分別建立了固原市工業、商業、居民用戶停電損失模型:安裝成套自動化開關后,通過開關操作可減少停電區域,降低停電成本。本文評估了基于停電損失的固原市配網投資效益:通過算例分析,得出了系統運營5個月后可收回成套自動化開關安裝成本的結論。
