引言

隨著城市建設的加快,輸電線路走廊的施工越來越多,各種大型機械、吊車等大量分布在輸電線路走廊附近。由于一些施工單位在臨近電力線路施工時,安全措施沒有得到有效落實,甚至盲目、野蠻施工,導致電力線路跳閘的事故屢屢發生。

為了避免這類事故的發生,輸電運維人員應加強特巡力度,掌握危險源的動態變化情況。本文根據實地地形按一定比例用泥沙等材料制作的實物沙盤具有立體感強、形象直觀等特點,通過在沙盤演練系統上對相關工作進行預演,提前制定多套應對現場突發狀況的工作方案,加強對輸電線路運行中不可控因素的管控,使突發事件能得到有效的處理,提高工作效率。

1總體設計

根據現場實際面積,我們?cè)O(shè)計了1套長2m、寬1m的長方形沙盤。根據地理走向,以線路、變電站、鐵路、房屋、山等為元素,用3D打印機將其打印成實體模型,按實際地理走向在沙盤上擺好線路、設備等,直觀展示地理走向現狀,從而掌握施工現場環境。

1.1總體制作思路

沙盤模型應如實反映范圍內的現狀及規劃前景。模型制作應形象地反映出山脈、鐵路、房屋、變電站的實際情況。用準確的比例及精細的制作,在真實的基礎上進行美化,局部進行藝術化處理,做到既有真實性,又不乏觀賞性。

該模型重點突出110kV輸電線路和220kV輸電線路的方向和走勢,以及部分重點變電站的地理位置,因此在燈光布局上,我們將采用紅色、紫色、淺黃色3種1ED燈帶顯示不同的輸電線路。部分重點建筑位置采用藍色的1ED燈光作為補充,并在面板上安裝控制開關鍵。

1.2沙盤模型的制作

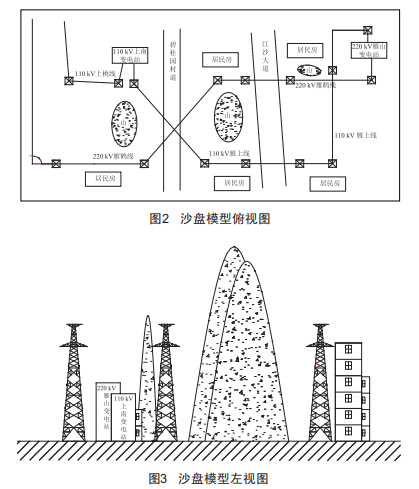

在AutoCAD中畫出沙盤模型的三視圖,主視圖如圖1所示,俯視圖如圖2所示,左視圖如圖3所示。

1.2.1桿塔模型

（1）準備桿塔加工圖紙。以典型的桿塔作為模型的原型,在檔案室找到桿塔的詳細加工圖紙,仔細閱讀并熟悉圖紙,做好建模前的準備。

（2）根據圖紙建立3D模型。根據桿塔部件的詳細加工圖,在AutoCAD中建立部件的3D模型,在模型空間中組裝桿塔部件,形成完整的3D桿塔模型。

（3）利用3D打印技術打印模型。將設計好的3D桿塔模型,用3D打印機將其打印成實體模型。

1.2.2山體

山體環境制作主要是根據等高線地形圖,用平面變立體的手法,將山脈起伏體現出來。在山體環境的選材上,采用ABS膠板用雕刻機刻出山體外形輪廓,再用模型專用膠水一層層疊加在一起,讓山體外形初步構建完后再采用石膏定形,外面噴上山體的實際顏色,最后再在局部植上綠色植被,使整個環境綠化豐富,植被層次感強,形成點、線、面的完美結合。

1.2.3鐵路、公路

主要道路采用黃色發光線來表示。

1.2.4房屋

在材質選用上,采用不易變形、著色力強、經久耐用的ABs材質。

2沙盤演練系統在輸電線路巡視中的作用

2.1更全面、直觀地發現施工過程中存在的危險點

為防止野蠻施工對輸電線路造成嚴重后果,除了加大巡視力度外,還應在施工現場安裝安全警示牌、警示標志。由于外力破壞對線路的影響具有不可預見性,因此要制定完備的預防措施。通過在沙盤模型上對施工任務進行預演,能更全面、直觀地暴露吊車、挖掘機等各種大型機械在臨近電力線路施工時存在的風險,掌握施工作業存在的危險點以及與輸電線路的安全距離,從而制定更有針對性的預防措施。對施工人員進行必要的安全知識宣傳,交代在電力線路保護區內施工應做的安全措施,以及機械設備必須與線路保持的安全距離,并在現場安裝安全警示牌和警示標志,做到最大限度地減少外力破壞事故的發生。

2.2有利于新員工快速熟悉線路地理走向

考慮到新員工對巡視線路路徑不熟悉,不清楚巡視過程中的注意事項等情況,通過在沙盤系統上模擬演練施工現場,將復雜的現場環境以直觀的方式呈現,可以讓新員工快速了解輸電線路的具體走向,以及沿線的安全隱患,面對現場突發情況,能夠快速采取應對措施。

2.3及時、高效應對突發搶修任務

搭建一個可視化沙盤模型平臺,將地形地貌以及線路交叉跨越等盡可能多的信息通過沙盤模型表現出來,有利于各級領導指揮線路搶修工作,更加直觀、具體地對突發搶修任務進行預演,提前制定多套更有效、具體應對實際突發情況的工作方案,便于檢修人員針對不同的故障類型,做好相應的人員、材料、工器具配備,快速、準確地處理現場問題,提高搶修工作效率。

3沙盤演練系統在今后輸電線路巡視中的展望

沙盤模型是以微縮實體的方式來表示地形地貌特征,并在模型中體現山體、房屋、道路等物,從微觀的角度了解宏觀的事物。利用"模型虛擬化"系統來部署工作,既保證了工作的安全性,又能節約無謂的工程開銷和工作用時,實現了安全生產和精益化管理的有機結合。

針對沙盤演練系統的特點,將沙盤模型進行改良和工業設計后,可以將沙盤模型應用于線路改造工程規劃方案的演練、施工風險的預判把控、新架設線路的走線路徑規劃、新巡視路線通道的布局規劃等方面,具備較大的市場推廣前景。
