引言

我校于2018年投產建設了220kV雁園智能變電站,變電站一次系統包含220kV、110kV、10kV3個電壓等級,其中220kV、110kV設計為雙母線接線方式,10kV設計為單母分段。變電站包含1臺容量180MVA（220kV/110kV/10kV）的主變壓器,220kV進線一回,110kV出線三回,10kV無功補償電容器組兩回,站用變一回,變電站二次系統采用北京四方變電站綜自系統。由于智能站僅用于教學,無法和真實的電網一次系統并網,因此二次系統也無法獲得與運行工況一致的實時數據。為更真實地模擬電網一次二次運行工況,更大范圍地提高培訓人員的專業技術技能水平,研究面向繼電保護、自動化和遠動系統等專業技術人員的電力系統仿真領域的實訓平臺,筆者團隊設計建立了以數字物理混合仿真為基礎,采取電網數字化模型與真實變電站二次設備相結合的混合仿真系統,實現了變電站一次二次系統的運行仿真與教學功能。

1設計思路

在數字仿真系統中,變壓器、斷路器、輸電線路、電容器等能夠根據變電站接線結構、元件參數,對變電站一次系統的運行情況進行準確計算,實時輸出與變電站相同的電壓、電流波形:可以通過圖形界面對電網結構和元件參數進行修改,并可靈活改變系統一次接線方式,從而對變電站運行情況進行完整的仿真模擬。

本設計方案主要特點是全部合并單元采用模擬信號輸入方式,斷路器、刀閘全部采用真實一次設備。利用信號轉換箱將光纖信號轉換成模擬信號,經功率放大器送入合并單元。真實的智能終端連接斷路器,開關量信號轉換箱可以采集斷路器、刀閘的開關信號,并經高速光纖通信系統返回調試主機,從而實時改變一次系統的拓?fù)浣Y(jié)構。

2設計方案配置選型

按現場實際運行狀況,需24路電壓輸出,38路電流輸出,90路開關量。方案1:采用RTDs+功率放大器實現,進口RTDs主機1臺,模擬量板卡6塊（1塊可輸出12個信號）,開關量板卡1塊,電壓功率放大器2臺（每臺12路輸出）,電流功率放大器3臺半（每臺12路輸出）。方案2:5臺測試儀模擬全站運行。

控制方案有兩種:（1）一個后臺控制測試儀同時輸出。（2）5個后臺各自控制,可實現62個量任意變化。在無RTDs的情況下可當繼電保護測試儀使用,在有RTDs的情況下可切換到功放界面實現功放功能。

綜合資金與功能兩方面進行結合選型,方案選用基于FPGA的實時數字仿真平臺,利用實時數字仿真平臺（FRTDs）中的FPGA解算器進行運算和通信,按照IEc61850協議發送和解析GoosE報文與sV報文,與實際保護設備連接,完成硬件在環的變電站實時仿真。FRTDs中的FPGA解算器通過高速以太網與Pc機完成數據交互,安裝在Pc機上的上位機軟件可以監視與控制仿真過程。

3系統結構

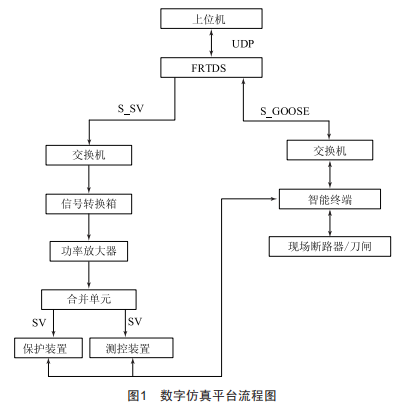

基于FPGA的實時數字仿真平臺流程如圖1所示。

4系統功能

實現啟動和停止仿真過程:系統實時運行工況顯示:倒閘操作功能:電源參數設置:變壓器內部故障與非電量故障設置:站用負荷有功功率及無功功率設置:站內節點故障設置,設置節點的單相、兩相以及三相故障,模擬系統中節點發生短路故障的情景:線路故障設置,模擬系統中線路發生短路或斷線故障的情景:組合故障設置,模擬系統中發生多個故障的情景:cT傳輸故障設置,模擬系統中發生cT傳輸故障的情景:開關動作與拒動,設置開關跳閘、合閘、拒跳與拒合狀態:在用戶初始化表中設置仿真初始參數,包括初始的線路、變壓器、電源、負荷、CT等各種參數。

5現場運行

2019年6月,變電站三期一次二次系統施工全部完成,工程進入調試階段,結合一次設備,仿真系統對全部功能進行調試。

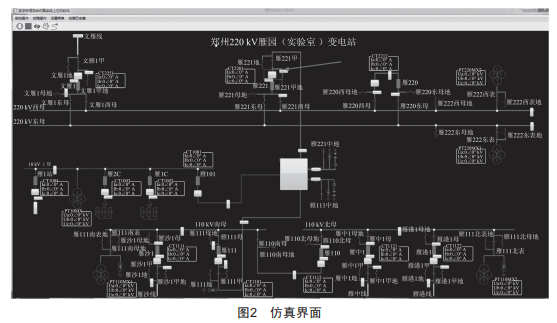

例如:設置"線路故障",在上位機程序中某條線路處均可設置故障,鼠標點擊線路處故障設置按鈕,即可啟動線路故障設置菜單。如圖2所示,點擊箭頭所指的線路處(任取一線路作為說明,其他線路同理）,在線路故障設置菜單打開后可對模擬故障進行設置。

在圖3故障設置菜單中將"上側故障相""下側故障相"后的"A相""B相""C相""接地"勾選框進行勾選,完成對單相接地故障、兩相短路或接地故障、三相短路故障的設置?？稍?斷線故障相"后的"A相""B相""C相"勾選框進行勾選,完成線路單相或某幾相的斷線設置。

參數設置完成后開始運行,在綜自系統監控后臺機上檢查線路開關變位、事故信息及soE保護動作信息等,檢查顯示分析動作結果準確、可靠。

6結語
