在之前的文章，我們討論了低側電流測量——當分流電阻器位于負載（或電源）和地之間時。低端檢測的優點是共模電壓基本上為 0V，這是一種非常簡單直接的電流測量方法。最大的缺點是負載（或電源）通過分流電阻器與系統接地隔離（參見圖 1）。這可以防止檢測到可能導致系統損壞的負載短路接地。這也意味著它是單端測量——稍后會詳細介紹。

圖 1：低端電流測量示例

之前的文章介紹了高側測量，其中分流電阻器位于電源和負載之間（參見圖 2）。這種方法的優點包括容易檢測開路或短路，因?yàn)樨?fù)載直接連接到系統接地，并允許直接監控來自電源本身的電流。潛在問題包括放大器的共模電壓現在與電源電壓基本相同，在某些系統中電源電壓非常高。這需要器件上的輸入匹配以保持低共模抑制誤差。此外，由于這是一個差分放大器電路，因此該電路比低端測量可以使用的單端測量更復雜。

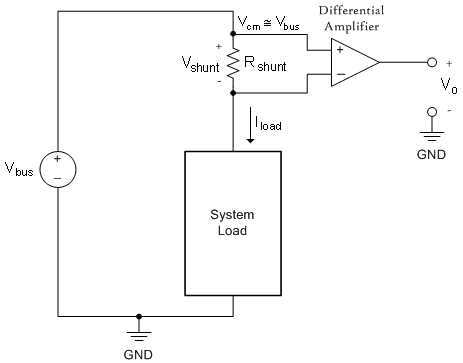

圖 2：高端電流測量示例

自視頻發布以來，TI 推出了其他高性能器件，這些器件非常適合高端傳感應用。具體來說，INA282 系列支持 -16V 至 +80V 的共模范圍，偏移為 70μV。這比我們之前提到的 INA193 減少了 95% 以上?，F(xiàn)在考慮零漂移討論，因?yàn)樗c測量精度和滿足您的精度目標所需的分流電阻值（滿量程分流壓降）有關。您可以看到 INA282 系列中的任何器件都能讓您更輕松地實現目標。

如果您不需要高共模電壓范圍，那么除了模擬輸出INA210系列之外，還可以查看INA226——它非常適合低側或高側應用。它具有業界領先的 10μV 失調電壓。再加上由輸入架構和數字輸出實現的 0.1% 增益誤差，您可以看到無論滿量程差分分流壓降如何，它都能提供行業領先的精度性能，如圖 3 所示。

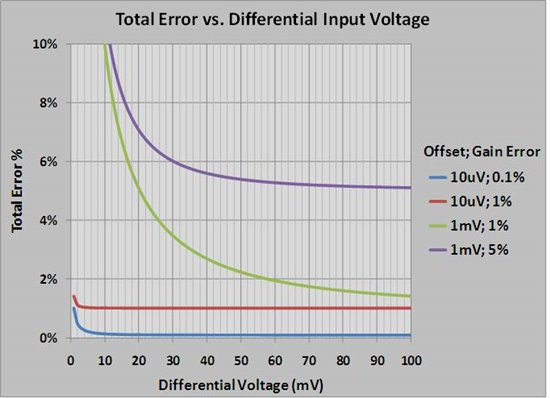

圖 3：INA226 雙向電流/功率監視器的性能測量

INA21x-Q1系列設備是一種電壓輸出、電流分流監測器（也稱為電流檢測放大器），可在共模電壓為–0.3 V至26 V時檢測分流器上的壓降，與電源電壓無關。有五種固定增益可供選擇：50 V/V、75 V/V、100 V/V、200 V/V、500 V/V和1000 V/V。該系列設備通常用于過電流檢測、電壓反饋控制回路或作為電源監視器。零漂結構的低偏移使電流感應在分流器上的最大壓降低至10 mV滿標度。
這些設備在單個2.7-V至26-V電源下工作，最大可消耗100μa的電源電流。這些設備在–40°C至+125°C的工作溫度范圍內指定，并以6引腳SC70封裝提供。

INA226 是一款分流/功率監視器，具有I2C?或 SMBUS 兼容接口。 該器件 監視分流壓降和總線電源 電壓。 可編程校準值、轉換時間和取平均值功能與內 部乘法器相結合，可實現電流值（單位為安培）和功率 值（單位為瓦）的直接讀取。
INA226 可在0V 至36V 的共?？偩€電壓范圍內感測電 流，與電源電壓無關。該器件由一個2.7V 至5.5V 的 單電源供電，電源電流典型值為330μA。該器件的額 定工作溫度范圍為–40°C 至125°C，I2C 兼容接口上 具有多達16 個可編程地址。
