引言

近年來,環境污染日益嚴重,我國對環境保護產業的重視程度逐年提高,對火力發電企業鍋爐排放煙氣中的s02控制越來越嚴,運用合理的煙氣脫硫技術,保證煙氣s02排放達到環境保護要求,是當前火力發電企業環保工作的重中之重。火力發電企業煙氣脫硫系統的穩定運行直接影響到煙氣脫硫的效率,對煙氣中s02達標排放起著決定性作用,這不僅影響到對生態環境的有效保護,更關系到我國社會經濟的高質量發展。因此,燃煤機組煙氣脫硫系統的地位極為重要,作為煙氣脫硫系統中配套的電動執行機構的作用也十分關鍵。

某火力發電企業的4臺燃煤機組,配置有兩套煙氣脫硫系統,每套煙氣脫硫系統進口煙道、增壓風機的旁路煙道上所安裝的大閥門,均配置了進口品牌羅托克電動執行機構(以下簡稱電動頭）。在多年的生產運行過程中,曾經出現電動執行機構運行異?，F(xiàn)象,影響了煙氣脫硫系統的安全穩定運行,需要深入分析并采取防范措施,以提高火力發電企業環保裝置長周期穩定運行水平。

1進口羅托克電動執行機構（電動頭）簡介

羅托克電動執行機構是對閥門進行就地及遠程電動控制的非侵入式自控設備,包括一個電機、減速齒輪、現場控制反轉啟動器,帶電子邏輯控制的力矩、限位和監視裝置。這些裝置均封裝在防護等級標準為1P68、NEMA4和6的雙密封防水外殼內。使用非侵入式、手持、紅外線1o設定器可對力矩、限位和可組態的指示觸點進行設定。由于優良的品質和良好的使用業績,因此羅托克電動執行機構在許多工業領域均有大規模的使用。

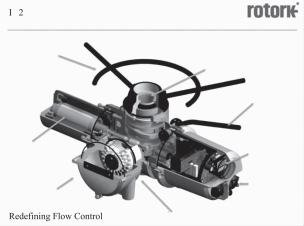

其基本結構如圖1所示。

圖1羅托克電動執行機構基本結構示意圖

2故障案例

2017年6月某日,某套煙氣脫硫系統進口電動執行機構運行中,反映閥門位置全開的s2信號(參與DCs系統聯鎖）瞬間丟失,引起脫硫DCs相關聯鎖動作,影響了該套脫硫系統安全穩定運行。工廠內電氣維護人員立即到現場組織故障的應急處理和檢查分析,鑒于生產情況緊急,現場決定先對故障的電動執行機構進行替換(使用新部件）,經過連續的搶修,于次日凌晨恢復正常運行。此次事件導致該套煙氣脫硫系統生產異常,短時影響s02正常達標排放。

3原因分析

故障發生的次日,所在單位組織相關電氣、儀表和工藝專業技術人員進行了多輪分析。將筆記本電腦與故障電動頭進行連接,采用廠家提供的專用軟件讀取電動閥內部的數據,發現電動閥全開信號s2接點短時確有丟失現象,并存在全開位由100%變?yōu)?9.99%的情況。

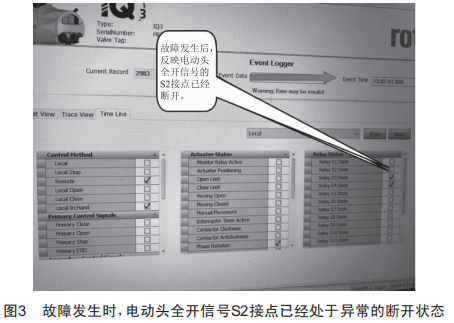

故障電動頭內部的部分事件記錄如圖2、圖3所示。

圖2故障發生前,電動頭全開信號S2接點一直處于正常的閉合狀態

通過對上述故障電動頭內部記錄的數據、DCs歷史數據曲線進行比對分析,結合故障前后運行工況,基本確認造成本次脫硫系統進口擋板電動頭全開位反饋信號丟失、相關聯鎖動作的原因是由電動頭本體故障所引發的。

為確認最終的故障原因,將拆下的故障電動頭由電動頭代理商送至廠家進行專項檢測,以進一步確定發生故障的原因。2017年7月,廠家技術部門反饋了分析意見,主要結論如下:

通過對故障電動頭內部數據進行分析,可以確定本次電動頭出現故障的原因主要是由于電動頭內部檢測元件比較靈敏所造成的。由于電動頭內部編碼器處于全開位置的轉換點邊緣,并且現場有震動因素,導致編碼器產生0.1%的位置偏移,在這種情況下電動頭就由全開位100%變動為99.99%開的位置,直接導致全開限位斷開、信號消失。后續廠家對現有產品也有了一個新的固件升級版本,固件修復的目的在于電動頭閥位位置發生改變前必須先更改內部編碼器數位的設置參數,使得編碼器可以在轉換點的位置能夠停下來,避免因現場各種震動因素導致電動頭編碼器改變原有位置。

4改進及防范措施

(1）由電動頭廠家優化內部程序,將反映電動頭全開信號的=2限位動作條件由1個bit修改為3個bit,電動頭全開信號判斷條件由100%開度改為98%開度,避免誤動。

(2）對電動頭內部輸出板卡其中一個備用輸出口定義為全開信號接點,并與現有=2接點進行并接,以提高聯鎖信號的實際運行可靠性,避免誤動。

(3）開展電動頭運行可靠性的技術攻關,研究現場安裝閥位外部機械位置接近開關的可行性。
