引言

隨著分布式系統以及x86服務器的大規模運營,系統所涉及的主機越來越多,應用的服務器類型也越來越多,使得業務復雜度逐步提升,運維人員的工作強度和壓力也越來越大。為解決這一問題,提升維護工作的自動化水平勢在必行。在系統日常維護工作中,故障處理是最常見的問題,對常見故障進行自動化處理,能夠在極大程度上減輕維護人員的壓力。本文將基于Zabbix和Jenkins,研究并設計一個自動化故障處理方案。

!$0ZZab和ienkans簡介

Zabbix是開源分布式監控方案之一,具有良好的可用性和可靠性,能夠?qū)ο到y(tǒng)中的機器磁盤、CPU、內存以及網絡狀況進行實時監控并進行可視化呈現。相對于其他的開源監控軟件,如Nagios、Cacti等,Zabbix具有更好的中文兼容性以及更好的文檔支持[l]。

Jenkins是一個開源軟件,其主要目的是為了對于持續的重復性工作進行可視化展現[2],旨在提供一個開放易用的軟件平臺。Jenkins具有豐富的插件,包括ssH、0racle、HTTPP0sT等,提供了易于擴展的能力,為配置化操作提供了便利[3]。

2系統設計總體介紹

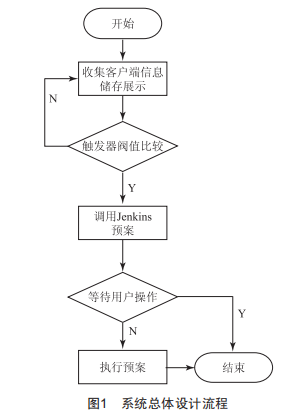

系統總體設計流程如圖1所示。

故障自動化處理是通過使用Zabbix對主機進行監控,配合Zabbix配置的觸發器進行動作觸發、告警,并通過調用在Jenkins配置的任務而實現的,并且可以運用短信進行可視化追蹤呈現。整體設計包括4個模塊:服務器監控模塊、告警觸發模塊、預案調用模塊、可視化配置操作模塊。

2.!服務器監控模塊

服務器監控模塊主要用來采集每臺生產機器的信息,是整個監控系統的核心。利用部署在每臺生產機器上的ZabbixClient客戶端對主機的信息進行采集,信息包括內存、CPU、磁盤、網絡狀況以及服務運行情況等。

監控平臺通過服務器主機IP或者主機名對于不同的主機進行區分,實時對系統上報的信息進行處理,同時進行數據存儲和展示。

2.2告警觸發模塊

告警觸發模塊是通過配置在Zabbix主機中的觸發器和閥值來實現的,例如,當CPU可利用率高于閥值時就會進行告警:內存剩余可利用率低于閥值觸發告警。對于一個具有較小容量的磁盤來說,80%的磁盤利用率已經具有很高的風險性了,而對于一個較大空間的磁盤而言,l0%的磁盤剩余足夠安全運行很長時間。因此,對于不同的指標、不同的業務場景,需要配置不同的觸發器以及閥值。服務器監控模塊中的數據一旦滿足觸發器條件,觸發器即會工作,觸發相應的動作,Zabbix提供了多種操作方式,如Curl調用、ssH命令執行以及短信郵件等操作。

2.3預案調用模塊

相對于Zabbix提供的操作方式,Jenkins的擴展性更為優秀,提供更多插件,Jenkins提供了極具擴展性的使用方式,無需進行代碼編寫,即可實現數據庫sOL執行、shell腳本執行、HTTP請求執行等功能,具有優秀的可視化能力。本文采用ssH方法對遠程主機的服務進行重啟,磁盤空間清理、對數據庫長會話進行監控處理、對鎖表進行殺鎖操作等,均可以通過Jenkins的配置操作方法實現。

2.4可視化配置模塊

在Zabbix以及Jenkins中通過配置化的操作告警以及觸發器和預案處理方式進行配置,避免了傳統告警觸發機制的黑盒化、腳本化。將故障和數據清晰展示在維護人員面前,進一步提高了運維水平,并降低了人員要求。

3系統配置實現方法

3.1系統短信發送

Zabbix的短信發送預置方式為調用串口進行短信發送,直接調用即可發送到設備。在目前的系統建設中,較少采用這種方式,而是采用PosT請求或者數據庫插表的方式實現。短信內容在數據庫插入表之后,后臺發送進行掃描,這種處理方式具有較好的抗擠壓性,可以提供較好的緩沖能力。本文通過編寫腳本,將告警短信的接收者和接受短信設置為參數,傳入后臺sqlplus腳本中進行數據插入,Zabbix的短信模板如下:

Problems=ar=eta=（EVENT.TIME}on（EVENT.DATE}Problemname:EVENT.NAME}:（ITEM.VALUE}Hos=:（HosT.NAME}

severi=y:（EVENT.sEVERITY}

originalproblemID:（EVENT.ID}（TRIGGER.URL}

對于sqlPlus腳本而言,不同參數的傳遞是根據空格區分的,需要對后續參數進行合并,sqlplus腳本中第一個參數為接收者號碼,而第二、第三以及第N個參數均為告警內容,在shell中使用msg='echos（@:2}'進行合并,將msg向后傳輸即可,最終生成接收者號碼和短信內容的腳本進行傳送。

3.2動作調用

觸發器被觸發后,調用短信模塊將告警信息發送給接收者,同時利用Curl工具調用Jenkins中已經配置好的預案。

Jenkins出于安全的考慮,在遠程調用過程中,需要通過驗證用戶密碼和=oken來進行安全認證。為此,建議設置獨立的用戶進行遠程調用。遠程調用的格式是由用戶名、key、JoB對應的URL以及=oken共同構成。例如:h==p://=riggerurl:t2一4f3347t982c一ca12一cc69323190a3@IP:Por=/0enkins/0ob/tblogspar=i=iontrop/builtj=oken==okenName。

其中,key的查看需要在Jenkins設置中通過查看用戶APIToken實現,且每次查看后都會發生變更。=oken保護是針對任務而單獨設置,不同的任務可以具有不同的=oken,是通過在Jenkins任務中"觸發遠程構建(例如,使用腳本）"來設定的。3.3Jenkins預案配置

系統觸發告警后,如果立即觸發故障處理,有可能在測試中造成系統不可用,因此,在預案被調用后,故障處理的最合適時間應該是等待N分鐘后,并能夠提供可取消的方案,從而避免被認為是誤操作。在本文設計的方案中,調用預案后,通過Jenkins發送觸發短信。系統提供URL可以實時取消,如果無人取消或者操作,系統將繼續下一步,等待任務,并在完成后進行結果告知。

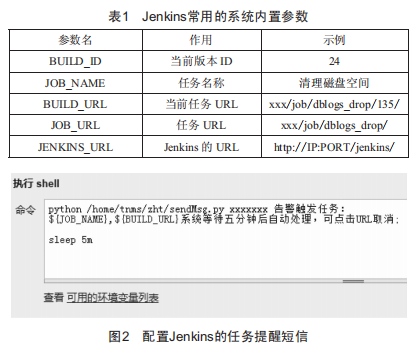

觸發短信的模板是通過Jenkins預置參數來構建的,Jenkins的常用預置參數如表1所示:

利用這些內置參數,可以構建短信模板:如"xxxx告警觸發任務:s（JoBNAME},s（BUILDURL},讓系統等待5min后自動處理,可通過點擊URL查看或取消",系統等待功能可通過sleep命令實現,最終配置如圖2所示。

完成后可以進一步在Jenkins中添加其他故障處理配置,如重啟服務、清理磁盤文件、調用數據庫腳本等,從而實現系統故障的自動化處理。

3.4Zabbix動作配置

Zabbix采集到的數據經過觸發器后,需要調用Jenkins中的任務進行處理,在Zabbix中進行動作添加即可實現。在Zabbix的動作操作中選擇Zabbix服務器執行命令,腳本如下:

curl-xPosTh==p://=riggerurl:t2一4f3347t902c一ca12一cc69323190a3@IP:Por=/0enkins/0ob/tblogspar=i=iontrop/builtj=oken==okenName,即可調用相關配置預案從而進行相關處理。

4方案實現效果

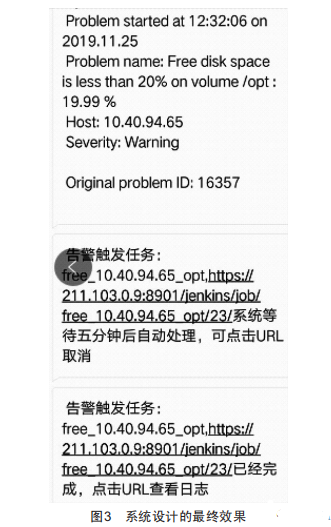

在Zabbix收集到的數據經過服務器處理后,如果達到了觸發器條件,則會首先發送告警短信給運維人員,然后調用Jenkins中的預置任務進行處理。Jenkins再次發送確認短信,如果無人操作,則繼續工作,完成任務并發送結束告知短信。系統設計的最終效果如圖3所示。

5結語

隨著分布式系統的廣泛應用,可視化維護以及自動化運維已經成為當前研究的熱點話題,相對于傳統的監控告警、人工上線等處理方式,本文設計的基于Zabbix和Jenkins的自動化故障處理方案具有可視化、可追蹤的特點,一方面實現了對系統健康度的監控,另一方面能夠?qū)τ诔Ｒ姽收线M行實時自動處理,具有一定的實用價值和先進性,并進一步提高了運維質量,有效緩解了運維人員的工作壓力。
