引言

智能家居控制系統就是將用戶家里的電器設備、門窗、安防系統等整合為一體,通過遠程遙控家用電器、門窗,在發生危險時能自動響應報警的系統。采用PLC實現智能家居控制,運行安全性高,便于檢修,可靠性強:PLC可方便增加或改變控制功能:可實現故障自動檢測與報警提示。利用PLC實現智能家居系統控制不僅能降低安裝費用,還能提高系統擴展性。

1PLC智能家居控制系統的總體設計

本系統設計了一個一體式智能家居控制箱,里面由S7-200PLC、無線路由器、鑲嵌式的海為觸摸屏、模擬量擴展模塊EM235、接觸器、配置好的開關量和模擬量接線端子等部分組成。本系統采用PLCCPU226作為控制器,利用開關、溫濕度傳感器、煙霧傳感器、天然氣濃度傳感器進行信息采集,并將采集的信息傳遞給PLC,PLC根據室內實際情況,分析處理數據傳送給執行機構,控制房間內的電器、插座、門、窗簾和天然氣閥門等設備狀態以及反饋運行情況,以保證室內合適的溫濕度,提高家居的安全性和舒適度。

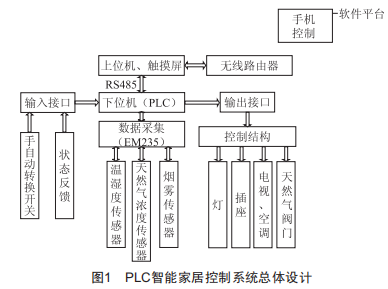

利用海為觸摸屏畫出房屋布置圖以及相應用電設備的地址,用戶發出相應的指令傳給海為觸摸屏云平臺,通過開關控制觸摸屏,實現與PLC通信。PLC接收用戶發出的指令,進行分析處理后傳送給手機。若檢測到報警信號,會馬上把報警信息傳送給PLC,PLC接到信息,迅速傳送給手機,手機在線報警并通過連鎖系統切斷相應電源,提高家居生活的安全系數,實現智能家居的遠程在線監控。PLC智能家居控制系統的總體設計如圖1所示。

根據用戶具體需要,本文基于PLC設計的智能家居控制系統包含以下功能和模塊:

(1）房間照明。對房間的光照強度進行實時采集,將采集信息發送給PLC進行處理分析,處理后的信息傳遞到相應照明系統進行調節。以此實現各房間內照明的智能控制,使燈光滿足用戶要求。(2）家居環境監測及安防系統。家居環境的監測主要包括:溫度、濕度、煙霧以及煤氣濃度等。在系統中,通過各種環境信息的傳感器收集相關室內信息,并傳遞給PLC系統。PLC系統對收集的信息經過處理后,可以完成相應的操作和控制。尤其對煤氣及危險氣體超標報警進行了實時監控。(3）窗戶控制。通過對房間有無住人、天氣晴雨?duì)顩r信息進行實時采集,并將采集到的信息發送給PLC進行處理,然后傳遞到相應的窗戶控制系統,實現智能窗戶的打開和關閉,完成窗戶的自動控制。(4）遠程監控。系統的遠程監測模塊是借助APP海為云平臺實現移動終端與PLC之間的通信。通過該平臺,用戶可以遠程隨時監控家里家居及環境實時狀態。

2系統硬件設計

2.1PLC的./1口分配和硬件接線

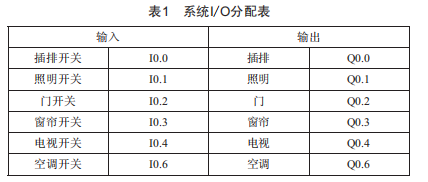

系統I/o分配表如表1所示,PLC有6個輸入信號,6個輸出信號,所以選用西門子CPU226系列PLC。I/o分配后進行相應的硬件接線。

2.2觸摸屏組態

對觸摸屏進行組態,本系統的海為觸摸屏支持以太網通信,只需要把PC端和觸摸屏的IP地址對應起來就可以了。通信完后就可以對觸摸屏進行組態了,畫出想要控制的按鈕及控制設備,定義好在PLC里面已經設好的變量,一一對應起來就可以實現觸摸屏組態。

2.3PLC與觸摸屏的通信

西門子CPU226這款PLC不支持以太網通信,所以選擇RS-485通信,用選好的串口進行對接就可以實現。PLC與觸摸屏通信采用PPI編程電纜實現上位機對PLC的通信,從而實現PLC的輸出,以便控制家居設備。觸摸屏通過TCP/IP協議與PLC控制器相連,通過觸摸屏操控PLC控制器。在此過程中,用戶通過網絡系統訪問自己家居的IP地址,查看家居中采集的各項數據,掌握家居中各子系統的運行情況,輸入命令控制PLC控制器,實現遠程訪問和監控智能家居系統功能的目的。

3系統軟件設計

3.1系統程序設計流程圖

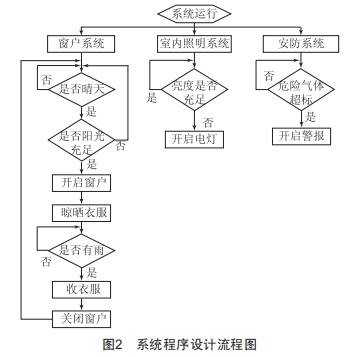

軟件設計中主要對窗戶系統、照明系統和安防系統進行了程序設計,系統程序設計流程如圖2所示。

3.2軟件編程

以空調的模擬量溫度PLC控制程序?yàn)槔?編寫溫度控制程序,圖3為空調的模擬量溫度控制程序。

4網絡連接

PLC與觸摸屏實現通信后,就可以用觸摸屏來控制PLC的輸入與輸出了。平臺搭建完畢后,采用家用無線路由器與觸摸屏進行通信,只需在PC端對無線路由器1P地址進行修改,保證1P地址在同一個網段上,然后手機下載對應的APP海為云就可以實現手機和觸摸屏通信,達到理想的監測控制和在線反饋。

5結語

本文設計的智能家居遠程監控系統采用西門子PLC、海為觸摸屏云平臺和手機移動通信技術,實現了家居的智能化監控管理。通過此系統,用戶可靈活方便、可靠穩定、集中快捷地監控管理家居環境,構建一個安全舒適的生活環境。設計的系統具有方便的可擴展性和可移植性,可以根據家庭控制點數不同、客戶需求價位不同來選擇不同品牌與不同型號的PLC和觸摸屏,實現家居的獨特定制方案。
