引言

以電纜為主體的10kV城市電網,由于電纜線路的對地電容較大,隨著線路長度的增加,單相接地電容電流也會增大?，F(xiàn)行經消弧線圈接地的配電網中,為補償越來越大的接地電容電流,消弧線圈增容改造成本逐漸增大,加上消弧線圈小電流選線困難、過電壓水平高等缺點,為保障人身和設備安全,江門供電局城市配電網開始逐步推廣使用小電阻接地系統,其相比于消弧線圈接地系統更加適用。

1中性點接地方式對比分析

1.1經消弧線圈接地

變電站主變壓器10kV側多為三角形接線方式,當10kV配電網發生單相接地故障時,由于不構成回路,流過故障點的是線路對地電容形成的容性電流,每相對中性點電壓及相間的線電壓保持不變,整個系統帶故障維持運行5h。系統中性點消弧線圈通過產生電感電流補償對地的電容電流的方式,使流經故障點的電流保持在10A以下,起到消除接地點電弧的作用,有效提高瞬時接地故障時的供電可靠性。

消弧線圈接地方式下,連接消弧線圈各出線的零序電流互感器和電壓互感器二次側接入消弧控制器中,控制器根據中性點位移電壓自動調整消弧線圈容量檔位,保證電流補償值合適,同時通過算法選擇出接地線路,結合電壓不平衡和零序過電流兩個啟動判據,發出對應線路跳閘指令或信號。

但是,對于以電纜線路為主的城市配電網,瞬時接地故障數量減少。當系統電容電流>V0A時,發生單相接地故障會產生較高的過電壓,同時還有可能發生間歇性弧光過電壓和諧振過電壓,導致各設備受損。而單相接地持續發生時,雖然消弧線圈能保持較小的故障點電流,但在定位故障線路方面準確性不足,系統帶故障運行,增加了人身和設備的安全風險。其次,配電網電容電流的增大,也需要不斷增大消弧線圈的容量,這就增加了電網改造成本。

1.2經小電阻接地

系統中性點經小電阻接地,發生單相接地故障時,中性點接地電阻與對地電容會構成并聯回路,流經故障線路零序電流很大,通過線路自身零序保護就能快速動作切除故障,不存在選線問題。由于能快速隔離故障,故障線路相電壓升高的時間很短,減少了人身觸電風險,絕緣要求也有所下降。小電阻接地方式中,10kV出線的零序電流互感器只需接入自身線路保護,依靠線路保護自身配置的零序過流或限時速斷保護就對線路接地故障有較好的靈敏度,不用配置額外的選線控制器及連接回路。同時電阻為耗能元件,也是電容電荷釋放元件和諧振的阻壓元件,可有效消除由于各種原因引起的諧振過電壓和間歇性接地電弧過電壓。

但需要注意的是,中性點采用小電阻接地方式時,故障點的接地電流十分大,故障點附近的跨步電壓高達幾千伏,如果保護裝置沒有快速切除故障,容易擊穿接地點附近設備的絕緣,引起相間故障或人身事故。同時,對于瞬時性或永久性的單相接地故障,線路保護均會動作跳閘,跳閘次數會增多,從而影響用戶的正常供電。

根據小電阻接地方式的上述特點,小電阻接地方式更適用于以電纜為主,瞬時接地故障少,單相接地故障電容電流大的城市配電網。當線路條數的電纜化率>80%,或線路長度的電纜化率>80%時,中性點宜采用小電阻接地方式。

2小電阻接地系統配置

2.1接地小電阻阻值

接地電阻值的選擇需要從限制過電壓、繼電保護靈敏度、通信設備抗干擾能力和人身安全等方面考慮。電阻值過大,單相接地時接地電流變小,繼電保護的靈敏度會受到影響:而電阻值過小,故障點電流過大,容易損傷故障點設備以及危及人身安全。從運行安全的角度,根據通用技術規范及設備熱穩定要求,10kV配電網出線單相接地最大故障電流需控制在600A以內,對應的接地電阻值如下:

式中,Rn為中性點電阻（Q):U為系統額定電壓:Ir為單相接地故障電流（A)。

結合江門供電局實際運行情況,中性點經10Q小電阻接地時,單相接地故障產生的跨步電壓和接觸電壓滿足安全運行要求。

2.2小電阻接地系統保護配置

要實現小電阻接地系統快速切除單相接地故障的特性,需配置每條出線的零序保護及接地變的零序保護。出線的零序保護作為本線路的單相接地故障保護,其動作電流按躲過線路的單相接地電容電流進行整定:

式中,Idz1為保護動作電流（A):K_k為靈敏系數:Ic1為線路單相接地電容電流（A)。

而接地變的零序保護,作為主變低壓側和母線范圍的單相接地故障主保護以及出線單相接地故障的后備保護,設置了兩個定時限,第一時限跳開10kV母聯開關,同時閉鎖10kV母聯開關備自投,第二時限跳開主變低壓側開關,將故障點隔離。同時,10kV母聯開關通常缺少單獨的充電保護,此保護也可以作為空充母線過程中或10kV母聯備自投動作時單相接地故障的主保護。保護的動作電流按躲過各條出線中單相接地電容電流最大值來整定:

式中,Icmax為系統中出線單相接地電容電流最大值(A）。

3小電阻接地系統操作注意事項

3.1小電阻接地系統操作要求

根據《廣東電網主網調度運行操作管理實施細則》要求:小電阻接地系統原則上不允許不帶接地裝置和無接地保護運行,正常情況下,接地裝置和主變壓器須對應運行,在轉電倒閘操作過程中,允許兩臺接地裝置短時并列運行。不允許兩臺或多臺小電阻接地裝置長時間并列運行是由于發生故障時,不同接地故障點流經各接地變的零序電流并不相同,可能導致接地變保護無法正確切除故障,對電氣設備造成危害。同時,當兩段或以上不同接地系統的10kV母線并列操作時,應只保留其中一套接地裝置運行,退出其他接地裝置,并列母線共用相同的接地裝置。

特別要注意的是,有多臺主變的接線方式下,如圖1所示,#2主變低壓側兩個分支往往只連接一個小電阻接地裝置。在倒閘操作中,如果要求單停其中一個分支552開關,同時不改變其他運行方式,則會出現另一個分支552開關帶10kV2M母線運行,而10kV2M母線不帶接地裝置運行的方式,所以建議不能單停556分支開關,需結合實際保留各段母線帶一套接地裝置的運行方式。

3.2單相接地故障處理

小電阻接地系統發生單相接地故障,接地變零序保護動作跳開變低開關和10kV母聯開關,而所有出線開關無跳閘時,應先隔離故障后再恢復正常供電,注意檢查所有出線零序保護的動作情況及母線一次設備情況。如發現有出線的零序保護動作,而出線開關拒動,應隔離故障出線,恢復其他設備供電。

如所有出線零序保護均無動作,應檢查該母線的一次設備及接地變零序保護。如無異常,則用短接零序保護的辦法,檢測該母線上所有出線及附屬設備的零序保護是否正常動作:如發現異常,應隔離故障設備,恢復其他設備供電。經以上檢查均未發現異常時,可合上變低開關,對出線逐條試送。

3.3小電阻與10kV備自投的配合

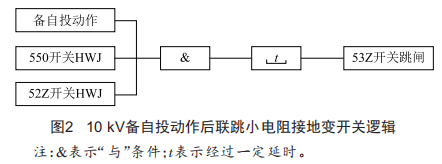

在正常接線方式下,當有故障跳開主變變低開關,10kV母聯備自投動作合上10kV母聯開關時,兩段并列母線有兩臺接地裝置并列運行,需及時斷開另一套小電阻接地裝置?，F(xiàn)在出現這一情況時由調控員對小電阻接地裝置進行遙控操作,操作時效難以保證。將小電阻接地變開關接入10kV備自投聯跳回路,在備自投成功合上母聯開關后,結合母聯開關及各小電阻接地變開關位置,經一定時限自動跳開相應小電阻接地變開關,可提高故障處置效率。以圖1接線方式為例,當10kV5M失壓備自投動作后,聯跳小電阻接地變53Z開關邏輯圖如圖2所示。

4結語

綜上所述,相比于中性點經消弧線圈接地方式,中性點經小電阻接地運行方式更適用于電纜線路多的城區配網系統。同時,本文對小電阻接地系統的運行配置和操作注意事項進行了分析,提出了增加備自投聯跳邏輯的建議,可以提高故障處置效率。
