引言

無線充電是近年來比較熱門的一個話題,因其省去了充電線,使用方便且大大降低了生產成本,開始逐漸滲透到各個領域,特別在小型電器行業得到了大規模商用,有著良好的應用前景。

無線充電的方式有多種,本文對市面上最常見、技術最為成熟的電磁感應式無線充電技術進行研究。電磁感應式無線充電系統分為發射模塊與接收模塊。發射模塊中的逆變電路將直流電源提供的直流電逆變?yōu)榻涣麟妭魉徒o發射電路。發射電路中的電感線圈產生交變磁通傳遞給接收模塊中的接收電路,根據電磁感應原理,接收電路會產生交變感應電動勢,經過接收模塊中的高頻整流環節將交流電變?yōu)橹绷麟姾蠼o電池充電。

無線充電發射電路多采用諧振電路,因為諧振電路理論上消耗的無功功率為0,極大地提高了電路的功率因數。常見的諧振電路有串聯諧振與并聯諧振電路兩種。串聯諧振也稱電壓諧振,適用于電壓型逆變電路:并聯諧振也稱電流諧振,適用于電流型逆變電路。由于市面上大多數無線充電系統逆變電路的直流側采用電壓源,所以本文只對串聯諧振與新型的CCL諧振電路進行對比研究。

1串聯諧振電路的建模分析

串聯諧振電路的拓?fù)浣Y(jié)構如圖1所示。對該電路通入角頻率為0的正弦交流電壓us,電路中流過的電流為i。電阻R、電感L、電容c兩端的電壓分別為uR、uL、uC。

根據相量法,該電路的輸入阻抗為:

諧振頻率為:

諧振時電感與電容兩端電壓的關系為:

諧振電路的品質因數0為:

由此可以求得電感與電容兩端的電壓分別為:

由式（3）、式（5）及式（6）可以得到,諧振時電感電壓、電容電壓、電阻電壓及電源電壓四者的關系為:

由以上分析可知,串聯諧振電路在諧振時,電路呈純阻性,端電壓與總電流同相,此時等效阻抗最小,總電流最大,在電感和電容上可能產生比電源電壓大很多倍的電壓,因此串聯諧振也稱電壓諧振,當逆變電路為電壓型時,使用串聯諧振電路可以極大地提高電路的輸出功率與效率。

2CCL諧振電路的建模分析

CCL諧振電路的拓?fù)浣Y(jié)構如圖2所示。

當電路中通入角頻率為o的正弦交流電壓us時,根據相量法,該電路的輸入阻抗為:

當滿足如下條件:

這時,該電路的輸入阻抗約為:

與串聯諧振電路的輸入阻抗形式一致。

CCL諧振電路的諧振頻率約為:

由以上分析可知,當CCL諧振電路滿足式（9）的近似條件并發生諧振時,電路輸入阻抗的形式與串聯諧振負載電路一致,可以近似等效為串聯諧振電路。因此,CCL諧振電路在上述條件下同樣具有電壓諧振的優點,當逆變器直流側為電壓源時同樣可以大大提高電路的輸出功率與效率。

3兩種諧振電路的仿真對比分析

在simulink中分別畫出串聯諧振與CCL諧振的電路仿真圖,如圖3與圖4所示。

對于串聯諧振電路,電壓型逆變電路的直流側電壓設為+5V,頻率設為160kHz,穩壓電容Cw的值設為22uF。電路參數設置如表1所示。

求取諧振頻率:

滿足諧振條件。

對于CCL諧振電路,電壓型逆變電路的直流側電壓與頻率同樣設為+5V與160kHz,穩壓電容Cw的值同樣設為22uF。電路參數設置如表2所示。

經驗證:

滿足近似條件。

求取諧振頻率:

滿足諧振條件。

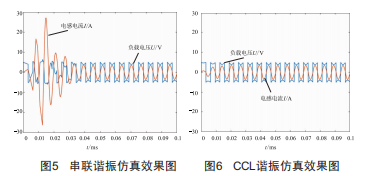

仿真后分別可以得到兩者的負載電壓U與電感電流I關于時間1的變化曲線,如圖5與圖6所示。

由此可知,串聯諧振電路啟動時的電流較大,最高能達到27A左右,容易引起開關管與線圈發熱,甚至燒毀開關管與線圈:而CCL諧振負載電路啟動電流較小,幅值平緩增加,最終穩定,能有效避免元器件發熱甚至燒毀等安全隱患。

4結語

無線充電發射裝置常用的串聯諧振電路具有電壓諧振的優點,但在啟動過程中可能會產生很大的啟動電流,造成安全隱患。本文針對此問題設計了一款CCL諧振電路,當滿足一定條件時,既能保留電壓諧振的優點,又能有效降低啟動電流,具有很高的實用價值。
