當我第一次對電子產品感興趣時，生活很簡單。組件太大了，我不用顯微鏡就可以焊接它們。開關轉換器以高達 25 kHz 的頻率切換，數字電路都使用 5 V 電源電壓，我遇到的所有計算機都使用 RS-232 串行接口進行通信。

RS-232 標準規定邏輯 0 由 5 V 和 25 V 之間的電壓表示，邏輯 1 由 –5 V 和 –25 V 之間的電壓表示。我的問題是，雖然我板上的幾乎所有組件都只需要5V 電源，我仍然需要為我的 RS-232 接口生成這兩個額外的軌道。

然后我遇到了 MAX232。 該設備是一個受啟發的產品，它結合了兩個線路驅動器、兩個線路接收器以及一個正負電荷泵。由于那個壞孩子用 5 V 單電源供電，我可以生成我需要的額外電源電壓并傳輸和接收串行數據。

電荷泵是有用的小型 DC/DC 轉換器，它使用電容器而不是電感器來存儲能量。電荷泵(chargepump)又稱為開關電容DC-DC變換器(switchedcaPACi-torvoltageconverter)，在和基于電感的DC-DC開關電源相比較的時候，又稱之為無感式DC-DC電源變換器。它們可以在專用電荷泵器件中找到，例如 LM2775 / LM2776 器件，作為 TPS65150 等 LCD 偏置電源中的輔助軌 ，或者作為由幾個二極管和幾個電容器組合在一起的外部電路。

LM2775 是一款穩壓開關電容倍增器，可產生低噪聲輸出電壓。LM2775 可在 3.1V 至 5.5V 輸入范圍內提供高達 200mA 的輸出電流，并在輸入電壓低至 2.7V 時提供高達 125mA 的輸出電流。在低輸出電流下， LM2775 可以通過在脈沖頻率調制 (PFM) 模式下運行來降低其靜態電流。通過將 PFM 引腳驅動為高電平或低電平，可以啟用或禁用 PFM 模式。此外，當 LM2775 處于關機狀態時，用戶可以通過將 OUTDIS 引腳設置為高電平或低電平來選擇將輸出電壓拉至 GND 或保持在高阻抗?fàn)顟B(tài)。

LM2775 采用 TI 的 8 引腳 WSON 封裝，該封裝具有出色的熱性能，可防止部件在幾乎所有額定工作條件下過熱。

2.7V 至 5.5V 輸入范圍

固定 5V 輸出

200mA 輸出電流

無電感解決方案：僅需要 3 個小型
陶瓷電容器

關斷將負載與 V IN斷開

電流限制和熱保護

2MHz 開關頻率

輕負載電流期間的 PFM 操作（PFM
引腳拉高）

一般來說，電荷泵有：

· 簡單，通常包含不超過兩個二極管和兩個電容器。

· 比 DC/DC 轉換器更寬容。

· 適用于數十毫安范圍內的輸出電流（但不適用于遠高于 250 mA 的電流）。

· 效率低于基于電感器的 DC/DC 轉換器，除非它們未經調節且開環運行。

圖 1 是未穩壓電荷泵的簡化電路圖。電荷泵分兩個階段工作：

· 在充電階段，開關 S1 和 S4 斷開，開關 S2 和 S3 閉合。電流流經 S2 和 S3 并將飛跨電容器 C FLY充電至電壓 V I。

· 在放電階段，開關 S1 和 S4 閉合，開關 S2 和 S3 斷開。C FLY的負端 現在在 V I  ，正端（比 V I 高）現在是 2V I。電流從 V I 流經飛跨電容器 C FLY 和開關 S1 和 S4。電荷從 C FLY轉移 到輸出電容器 C O以產生大約等于 2V I的輸出電壓。

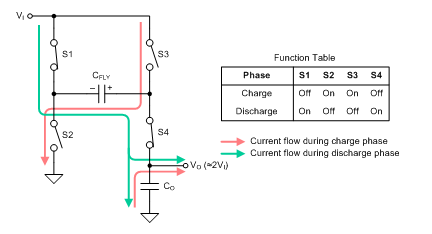

圖 1：簡化的電荷泵框圖（倍壓器）

我們可以重新排列相同的四個組件（S1、S2、S3 和 S4）以生成大約等于 –V I的負輸出電壓 （參見圖 2）。

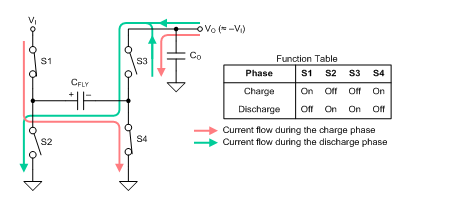

圖 2：簡化的電荷泵框圖（電壓逆變器）

剛才描述的電路運行良好，但其輸出電壓不受調節。對于某些應用來說，這樣一個簡單的電路就足夠了，但具有穩壓輸出的電荷泵更為有用。

調節電荷泵輸出電壓的常用方法是將可調電流源 I 1與開關 S1 或 S2 串聯（在反相電荷泵的情況下）（參見圖 3）。誤差放大器 A1 調整 I 1的值， 直到輸出電壓正確。在穩態條件下，I 1 正好是 I O值的兩倍。

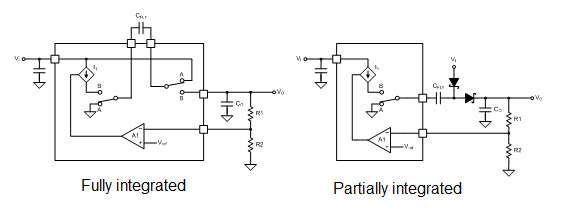

圖 3：不同的電荷泵集成度

請注意，一個簡單的穩壓倍壓器只能在 V I 至 2V I范圍內調節其輸出電壓。它不能產生低于 V I的輸出電壓。我們可以使用一些花哨的技巧來制作降壓-升壓型電荷泵，但這類器件比圖 3 中所示的器件要復雜得多。
