TDK公司(TSE:6762)開發了適合汽車應用的KCZ1210DH系列共模濾波器。該系列以1210的外殼尺寸(1.25 x 1.0 x 0.5 mm)為汽車高速差分傳輸信號線路提供了噪聲控制功能，并將于2022年2月開始量產。

隨著先進駕駛輔助系統的增加，前向傳感攝像頭和全景式監控影像系統的需求迅速增長。共模濾波器作為抑制噪聲的產品，應用于自動駕駛汽車攝像頭的信號線路中。為了處理大容量的視頻信號，信號傳輸速率將持續提高，以構建安全可靠的自動駕駛系統。

該產品支持傳輸速率10Gbps以上的高速信號。此外，由于速度的提高，該產品還有助于在GHz波段控制噪聲。通過支持-55 oC到+125 oC的工作溫度范圍，并采用導電樹脂基電極，該產品可以控制產品因熱沖擊而產生的縫隙，同時增加抗機械應力(如基板應變)的耐久性。外形尺寸為1.25(長)× 1.0(寬)× 0.5 mm(高)，可節省板塊安裝空間。

TDK正在致力于增強該產品用于先進駕駛輔助系統的感應裝置，并將擴大其小型化共模濾波器的產品線，進一步支持市場對高速差分信號的需求。

主要應用

?高速接口

?HDMI1.4/ 2.0 (3.4 Gbps / 6 Gbps), LVDS/ MIPI D-PHY(4.5 Gbps),USB3.0 / 3.1 Gen1 (5 Gbps),USB3.1 Gen2 (10 Gbps), Next Gen Interface(10 Gbps~)

?先進駕駛輔助系統

主要特點和優點

?支持10Gbps以上的高速差分傳輸

?最高工作溫度125 oC

?采用導電樹脂基電極，減少機械應力和熱應力

?1.25(長)× 1.0(寬)× 0.5 mm(高)的緊湊尺寸，可節省空間

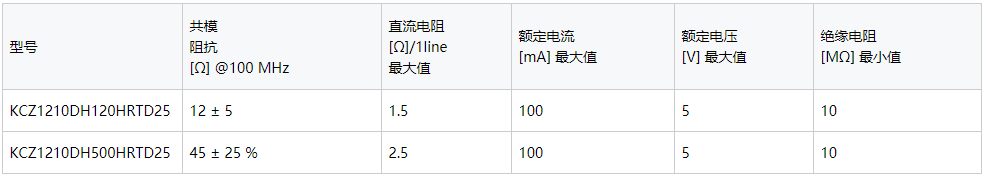

關鍵數據
