引言

隨著當今人們生活水平的不斷提高,私家車保有量逐年增長,多數老式住宅小區都出現了停車難的問題。本文設計的立體車庫具有占地面積小、利用率高、控制流程簡單高效等優點,能夠很好地解決老式住宅區停車難的問題。立體車庫實物如圖1所示。

圖1立體車庫實物圖

1系統硬件框架

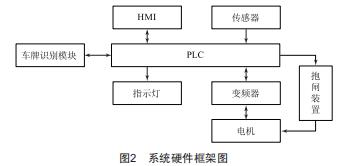

系統采用西門子S7-1516-3PN/DP作為核心控制器,其具有配置簡單、編程靈活、使用方便及可靠性高等特點,廣泛運用于工業自動化控制系統中:電機驅動選用SIEMENSG120系列變頻器,具有控制方便、運行穩定等特點:HMI選用西門子TP1500Comfort精智面板,能很好地實現對車庫運行狀態的實時監控,監控操作畫面可通過軟件自由定制,通過PR0FINET與PLC進行通信。系統硬件整體框架如圖2所示。

系統中各類傳感器能保證車庫的運行安全,光電傳感器可檢測車輛是否超限,稱重傳感器可檢測車輛重量。車牌識別模塊采用DSP處理芯片,其功能包括車牌檢測和字符識別,可極大地縮短存取車的操作流程。

2系統程序設計

本立體車庫的系統程序設計主要包含控制流程設計、HMI界面設計以及車位調用流程設計。

2.1控制流程設計

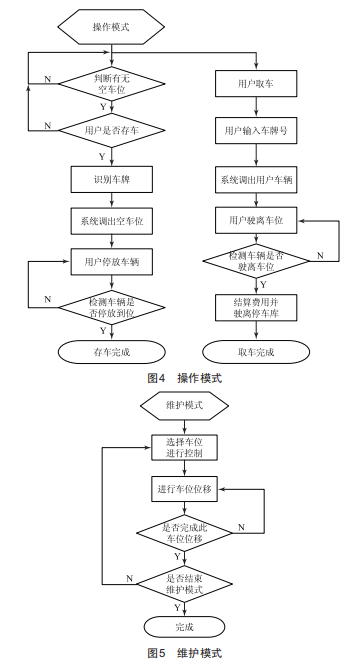

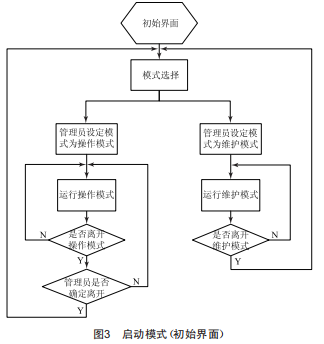

在初始界面,管理員可對立體車庫運行模式進行選擇。當選擇操作模式時,用戶可通過HMI界面對車輛進行存取:當立體車庫硬件設備出現故障時,可由管理員開啟維護模式進行檢修,維護人員可手動控制載車板在水平及垂直方向上的運動。立體車庫的啟動模式、操作模式及維護模式具體控制流程如圖3、圖4、圖5所示。

2.2HMI設計

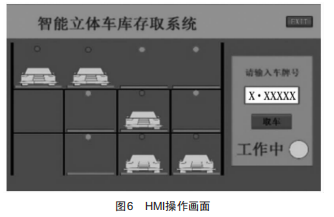

由于本停車系統在用戶駛?cè)胲噹?kù)前會自動調動空車位至底層,故存車時用戶無須操作HMI。當取車時,用戶可在HMI車輛存取界面框中輸入車輛對應的車牌號,經車牌識別系統檢測即可通過PLC驅動電機令相對應的車載板位移到與地面平行的位置。當車載板處于運作中時,"工作中"指示燈閃爍,此時無法對觸摸屏進行操作,用戶可通過HMI畫面實時監控車輛位置信息,直觀了解車庫運行狀態。HMI操作畫面如圖6所示,觸摸屏畫面也可根據需要進行定制。

2.3位移系統設計

立體停車庫車載板的位移系統基本是10個車載板按順序進行位移。通過研究后,設計以下位移系統:使用者將車輛停在系統調出的空車位上,車載板保持在一層,在下一次取車時,若是處于一層的車輛,則直接取車:若是處于其他層車載板上的車輛,則系統先將前次通過位移到達一層的車載板進行復位,再將所需位移的車載板移至一層。

3程序調試

位移系統程序可通過實驗平臺進行調試,調試步驟如下:

(1）使用TIAPortalV15.1編譯程序,對警告與錯誤部分進行修改至無誤。

(2）將程序下載到PLC中并運行,進行程序監控。

(3）調試程序,觀察位移狀態是否符合設計邏輯。若有錯誤則進行完善修改,直至實現控制要求。

4結語

本文設計的智能立體車庫控制系統在西門子S7-1500PLC等硬件基礎上,通過采用車牌識別系統簡化存取車流程。系統采用HMI使用戶操作與管理人員對立體車庫的維護變得更直觀與方便。筆者由于能力所限,加上對于設計立體車庫經驗有限,故本文上述各方面都有待提高,同時車庫的運行流程也有優化的空間。
